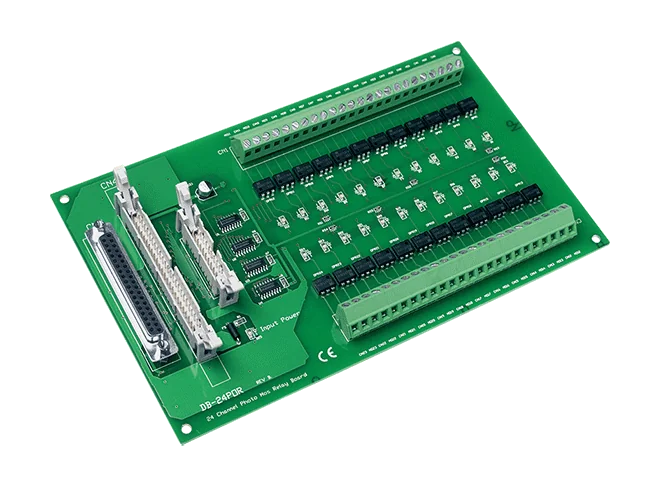

DB-24POR/D/DIN 24-Kanal-PhotoMOS-Relaiskarte, DIN-Schienenmontage

Die DB-24POR/D ist eine 24-Kanal-PhotoMOS-Relais-Tochterplatine für Ingenieure, die 24 Ausgänge vom Typ Form A optisch isoliert schalten müssen. Die Kontaktbelastbarkeit beträgt 130 mA bei 350 VAC, die Anzugszeit 0,7 ms und die Abfallzeit 0,05 ms.Die Platine verfügt über einen OPTO-22-kompatiblen Steckverbinder, einen 37-poligen D-Sub-Steckverbinder und einen 20-poligen Steckverbinder und lässt sich so an ein Datenerfassungssystem anbinden. Schraubklemmen vereinfachen die Feldverdrahtung, LEDs zeigen den Relaisstatus an. Die Variante /D wird mit einem Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m) geliefert.Mit einer optischen Isolation von 5.000 Vdc eignet sich die Platine für Ein-/Aus-Steuerungen, Energiemanagement, Testautomatisierung und Prozessregelung. Sie arbeitet im Temperaturbereich von 0 bis 60 °C und ist gemäß RoHS und WEEE konform.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

DB-24POR/DIN ist eine DAQ-Tochterplatine, die 24 Kanäle über optisch isolierte PhotoMOS-Relais schaltet. Ihr OPTO-22-kompatibler Anschluss ermöglicht den Anschluss an OPTO-22-kompatible Verdrahtung, und diese Variante mit DIN-Schienenmontage ist für die Montage auf einer DIN-Schiene ausgelegt.Jeder Kanal ist ein PhotoMOS-Relais mit Schließer-Kontakt (FORM A), ausgelegt für 130 mA @ 350 VAC, mit einer Schaltzeit von 0,7 ms und einer Rückfallzeit von 0,05 ms. LED-Anzeigen zeigen den Status jedes Relais an, und Schraubklemmen dienen der Feldverdrahtung. Die Platine nimmt 300 mA @ 5 V auf und bietet eine optische Isolation von 5.000 Vdc.Diese Variante enthält ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Die Platine ist RoHS- und WEEE-zertifiziert und für einen Betriebstemperaturbereich von 0 ~ 60 °C ausgelegt.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24POR ist eine Tochterplatine mit 24 PhotoMOS-Relaiskanälen vom Typ Form A zum Schalten von Lasten aus einem Datenerfassungssystem. Jeder Kanal ist optisch isoliert, mit einer Nenn-Isolationsspannung von 5.000 Vdc, wodurch die Steuerseite von der geschalteten Seite getrennt bleibt.Die Feldanschlüsse erfolgen über Schraubklemmen, und eine LED je Kanal zeigt den Relaiszustand an, was Inbetriebnahme und Fehlersuche vereinfacht. Die Platine bietet einen OPTO-22-kompatiblen Steckverbinder neben einer 37-poligen D-Sub-Buchse und einem 20-poligen Steckverbinder und ermöglicht so mehrere Wege zur Integration in ein übergeordnetes System.Die Bestellinformationen für die Variante CR umfassen ein Flachbandkabel CA-5015 (50-polig, 1,5 m). Die Platine eignet sich für Ein-/Aus-Schaltaufgaben im Energiemanagement, in der Prozessteuerung und in der Testautomatisierung.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Die DB-24P CR ist eine 24-kanalige, optisch isolierte Digital-Eingangs-Tochterplatine, die in OPTO-22-kompatible Digital-Eingangskarten wie DIO24, DIO48 und DIO144 gesteckt wird. Jeder Eingang verwendet einen bidirektionalen Optokoppler mit Strommesswiderstand, sodass die Feldsignale galvanisch vom Host-Computer getrennt sind. Diese Trennung schützt den Computer vor großen Gleichtaktspannungen, Erdschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen üblich sind.Für Gleichstromsignale akzeptiert die Platine Pegel von TTL bis 24 V, mit einer Einschaltspannung von 2,8 V bis max. 24 V und einer Ausschaltspannung von max. 1 V. Bei Wechselstromsignalen muss die AC-Filterbrücke geschlossen sein. Der Eingang meldet dann einen konstanten logisch High-Pegel, wenn die Wechselspannungsfrequenz 1 kHz oder mehr beträgt und die Spannung mindestens 4 Vrms ist. Die Reaktionszeit beträgt 20 µs ohne Filter und 2,2 ms mit Filter.Die Platine nimmt +5 V bei 290 mA auf und misst 213 mm x 132 mm. Sie arbeitet im Bereich von 0 bis 60 °C und wird zum Anschluss mit einem Flachbandkabel CA-5015 (50-polig, 1,5 m) geliefert.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
