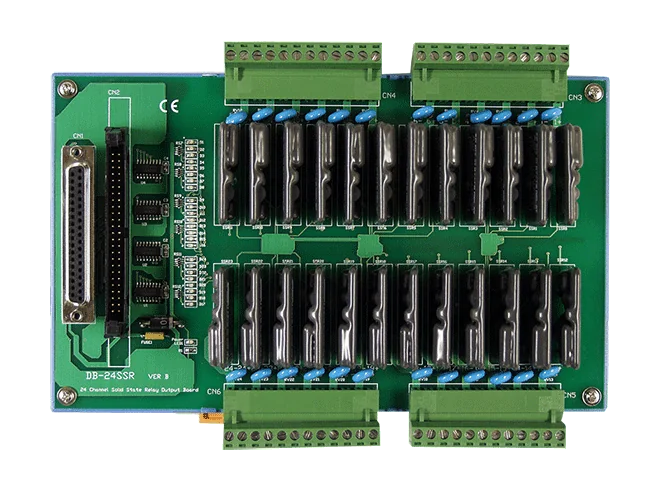

DB-24SSR 24-Kanal-AC-Solid-State-Relais-Tochterplatine, Form A, 50-polige Stiftleiste
24-Kanal-AC-Solid-State-Relais-Tochterplatine mit Form-A-Ausgängen (Schließer), Nennwert 4 A bei 240 VAC, für OPTO-22-kompatible Platinen und TTL-gesteuerte Regelung.
- 24 Form-A-Solid-State-Relaiskanäle mit langlebigem, lichtbogenfreiem Schalten
- Kontaktnennwert 4 A bei 240 VAC für AC-Lasten
- Ansteuerung mit 5-V-Signal über die 50-polige Stiftleiste oder den 37-poligen D-Sub-Stecker
- Trennt den Host-Computer von schädlichen Spannungen und beseitigt Masseschleifenprobleme
- LED-Anzeige für jedes Relais zur Signalisierung des aktiven Zustands
- Schraubklemmen für die Feldverdrahtung
409,00 € pro Stück
| 1-9 Stück | 409,00 € | |
|---|---|---|
| 10-30 Stück | 397,00 € | −3 % |
| ab 31 Stück | 389,00 € | −5 % |
Produktinformationen "DB-24SSR 24-Kanal-AC-Solid-State-Relais-Tochterplatine, Form A, 50-polige Stiftleiste"
Die DB-24SSR stellt 24 Form-A-Solid-State-Relais auf einer einzigen Tochterplatine bereit. Jedes Relais wird über ein 5-V-Signal auf seinem Kanal, das über die 50-polige Stiftleiste oder den 37-poligen D-Sub-Stecker anliegt, geschaltet. Daher kann es direkt von einem Logikausgang angesteuert werden, ohne mechanischen Kontakt.
Die Relaisausgänge sind für 4 A bei 240 VAC ausgelegt. Da die Platine den Host-Computer von Hochspannungslasten trennt und Masseschleifenprobleme beseitigt, eignet sie sich für die Feldverdrahtung geschalteter AC-Lasten. 24 LEDs zeigen den Status jedes Relais an, Schraubklemmen vereinfachen die Verdrahtung. Da der 37-polige D-Sub-Stecker TTL-Ausgänge anderer Platinen akzeptiert, kann die DB-24SSR auch als universelle Solid-State-Relais-Ausgangsplatine eingesetzt werden.
- 24 Form-A-Solid-State-Relaiskanäle (Schließer)
- Nennwert 4 A bei 240 VAC, maximale Stromaufnahme 0,4 A bei +5 V
- Lieferumfang: Flachbandkabel CA-5015, 50-polig, 1,5 m
- Abmessungen 130 mm x 220 mm x 32 mm (B x L x H)
Anwendungen
- Ein-/Aus-Steuerung
- Energiemanagement
- Testautomatisierung
- Prozesssteuerung
| Product type: | Relay output board |
|---|---|
| Interface: | 37-polig D-Sub, 50-pin header |
| Relay outputs: | 24 |
| Operating temperature: | 0 ~ 60 °C |
Technische Daten
| Relaisausgang | |
|---|---|
| Kanäle | 24 x Schließer (Form A) |
| Typ | SSR |
| Kontaktbelastbarkeit | 4 A @ 240 VAC |
| Betätigungszeit | 1/2 Zyklus einer Sinuswelle der Spannung, 1 ms (max.) |
| Elektrische Lebensdauer | Lange Lebensdauer, kein Lichtbogen, kein Prellen, kein Schaltrauschen |
| Leistung | |
| Leistungsaufnahme | 0,4 A @ +5 V (max.) |
| Mechanisch | |
| Abmessungen (mm) | 130 mm x 220 mm x 32 mm (W x L x H) |
| Umgebung | |
| Betriebstemperatur | 0 ~ 60°C |
| Lagertemperatur | -20 ~ 70°C |
| Feuchtigkeit | 5 % ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
