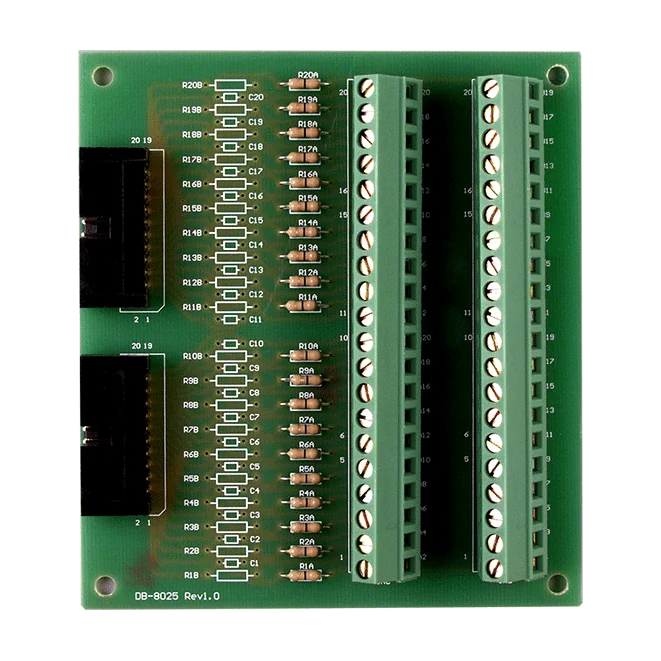

DB-8025 Schraubklemmenboard, zwei 20-polige Steckverbinder für DAQ-Tochterplatine
DB-8025 CR Schraubklemmenboard mit zwei 20-poligen Kabelsteckverbindern, geliefert mit zwei 1 m CA-2010-Flachbandkabeln. Maße 114 mm x 102 mm, RoHS- und WEEE-gelistet.
- Zwei 20-polige Kabelsteckverbinder für Flachbandkabelanschluss
- Schraubklemmenverdrahtung für Feldanschlüsse
- Inklusive zwei CA-2010-Flachbandkabel, 20-polig, 1 m
- Kompaktes Board mit 114 mm x 102 mm
- Betriebstemperatur 0 ~ +60 °C
- Lagertemperatur -30 ~ +80 °C
54,00 € pro Stück
| 1-9 Stück | 54,00 € | |
|---|---|---|
| 10-30 Stück | 51,00 € | −6 % |
| ab 31 Stück | 48,00 € | −11 % |
Produktinformationen "DB-8025 Schraubklemmenboard, zwei 20-polige Steckverbinder für DAQ-Tochterplatine"
DB-8025 CR ist ein Schraubklemmenboard, das die Feldverdrahtung über zwei 20-polige Kabelsteckverbinder mit einem DAQ-Tochterplatinensystem verbindet und so einen praktischen Verdrahtungspunkt zwischen Feldsignalen und der Kabelschnittstelle bietet.
Diese Bestellnummer enthält zwei Flachbandkabel CA-2010, jeweils 20-polig und 1 m lang, sodass das Board ohne separate Kabelbeschaffung angeschlossen werden kann. Das Board misst 114 mm x 102 mm.
Es ist für den Betrieb bei 0 ~ +60 °C und die Lagerung bei -30 ~ +80 °C ausgelegt, bei 10 % bis 90 % relativer Luftfeuchtigkeit ohne Kondensation. Das Produkt ist RoHS- und WEEE-gelistet.
Anwendungen
- Feldverdrahtungsanschluss für DAQ-Tochterplatinensysteme mit 20-poligen Flachbandkabeln
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Produkttyp: | Schraubklemmenplatine |
| Schnittstelle: | 20-poliger Kabelstecker |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 114 mm x 102 mm |
| Umgebung | |
| Betriebstemperatur | 0~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 % ~ 90 %, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Zubehör
Flachbandkabel, 20-polig, 1 m.
Ähnliche Produkte

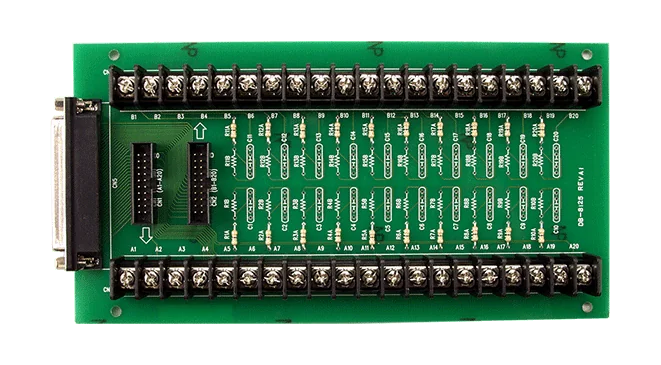

DB-8125 CR ist ein Schraubklemmenboard, das die Signale der Datenerfassungskarte PCI-1802U auf Klemmleisten herausführt, sodass die Feldverdrahtung erfolgen kann, ohne direkt am Kartensteckverbinder zu arbeiten.Das Board lässt sich entweder über einen einzelnen DB37-D-Sub-Buchsenstecker oder über zwei 20-polige Kabelstecker anschließen. So können Ingenieure je nach Schaltschrankaufbau zwischen zwei Verkabelungsvarianten wählen. Diese CR-Version wird mit einem Kabel CA-3710 geliefert, einer DB37-Stecker-auf-Stecker-Verbindung mit 45º, 1 m Länge.Ausgelegt für einen Betriebstemperaturbereich von 0~ +60 °C und einen Lagertemperaturbereich von -30 ~ +80 °C, mit einer Feuchtigkeitstoleranz von 10% ~ 90 %, nicht kondensierend. Entspricht den Anforderungen von RoHS und WEEE.AnwendungenVerdrahtung von Feldsignalen zur Datenerfassungskarte PCI-1802UAuflösung der Ein- und Ausgänge der DAQ-Karte im Schaltschrank
