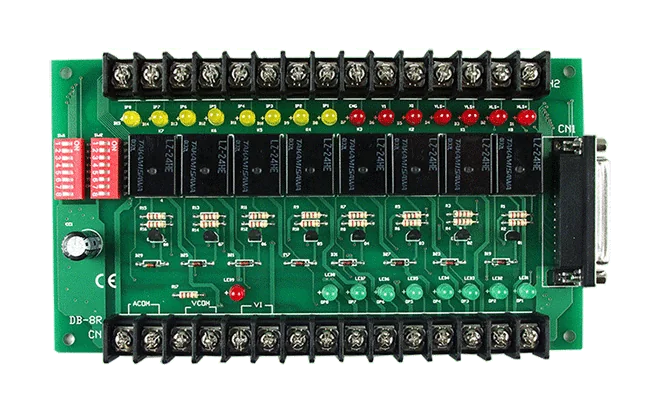

DB-8R 8-Kanal-Relais-Tochterplatine für SERVO-300 und PISO-PS300(U)
Relais-Anschlussplatine für Endschalter und digitale I/Os an SERVO-300- und PISO-PS300(U)-Controllern, mit acht Relaiskanälen für höhere Ströme an digitalen Ausgängen und Hutschienenmontage.
- Achtkanalige Relaisplatine für digitale Ausgänge mit höherer Strombelastbarkeit
- Anschlussplatine für PISO-PS300(U)- oder SERVO-300-Controller
- Klemmenblock für Endschalter sowie digitale Ein-/Ausgänge
- 25-poliger D-Sub-Stecker mit Pin-zu-Pin-I/O-Anschluss auf Schraubklemmen
- Schraubklemmen für unkomplizierte Feldverdrahtung
- Hutschienenmontage; 197 mm x 109 mm x 21 mm
87,00 € pro Stück
| 1-9 Stück | 87,00 € | |
|---|---|---|
| 10-30 Stück | 84,00 € | −3 % |
| ab 31 Stück | 83,00 € | −5 % |
Produktinformationen "DB-8R 8-Kanal-Relais-Tochterplatine für SERVO-300 und PISO-PS300(U)"
Die DB-8R ist eine Anschlussplatine, die die Verdrahtung von Endschaltern und digitalen Ein-/Ausgängen von SERVO-300 und PISO-PS300(U) auf Schraubklemmen führt. Acht Relaiskanäle ermöglichen das Schalten höherer Ströme an den digitalen Ausgängen, als der Controller direkt treiben kann.
Die Feldverdrahtung erfolgt über Schraubklemmen auf einem auf Hutschiene montierten I/O-Block mit Pin-zu-Pin-Verbindung zum 25-poligen D-Sub-Stecker. Der Lieferumfang enthält ein 2,0 m langes Kabel CA-2520 mit 25-poligem D-Sub-Anschluss, sodass die Platine sofort am Controller angeschlossen werden kann.
- Geeignet für Schaltschrankaufbauten, die die Verdrahtung von Endschaltern und digitalen I/Os an einer Stelle erfordern
- Ausgelegt für eine Betriebstemperatur von -20 ~ +75 °C
Anwendungen
- Verdrahtung von Endschaltern für Motion-Control-Systeme mit SERVO-300 oder PISO-PS300(U)
- Verdrahtung digitaler Ein- und Ausgänge für Installationen mit SERVO-300 oder PISO-PS300(U)
- Schalten höherer Lasten über digitale Ausgänge mittels Relais
| Product type: | Relay daughter board |
|---|---|
| Interface: | 25-pin D-Sub |
| Relay outputs: | 8 |
| Operating temperature: | -20 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Mechanisch | |
|---|---|
| Abmessungen (mm) | 197 mm X 109 mm X 21 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
