DN-37 DB37-zu-Schraubklemmenplatine, 5,08 mm Rastermaß, DIN-Schiene

Buchse DB37 auf Schraubklemmenplatine (Rastermaß 5,08 mm) mit Hutschienenmontage. Lieferumfang: CA-3720AM (DB37 Stecker auf Buchse, mit Moding-Gehäuse, 45º, 2 m).

Das DN-37-381-A führt eine 37-polige D-Sub-Verbindung auf zwei 19-polige Schraubklemmenblöcke mit 3,81 mm Rastermaß aus, montiert auf einer Hutschiene. Es bietet Ingenieuren eine praktische Möglichkeit, Feldverdrahtung an DB37-bestückte Datenerfassungshardware anzuschließen, ohne einzelne Adern direkt am D-Sub-Stecker auflegen zu müssen.Diese Bestellnummer enthält ein Kabel CA-3710A DB37 Stecker auf Buchse, 45º, 1 m, sodass das Board sofort an eine DB37-Quelle angeschlossen werden kann. Das Board misst 99 mm x 82 mm und ist für die Montage auf einer Hutschiene vorgesehen.Das Board ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C ausgelegt, bei einer Luftfeuchtigkeit von 5 % ~ 90 % r. F., nicht kondensierend. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenVerdrahtung von Feldsignalen auf DB37-DatenerfassungskartenSchaltschrankmontierter I/O-Anschluss im Schaltschrank

Das DN-37-381 führt eine 37-polige D-Sub-Verbindung auf Schraubklemmen heraus und bietet Ingenieuren einen praktischen Verdrahtungspunkt für Signale von DAQ-Tochterplatinen. Es verfügt über einen weiblichen DB37-Steckverbinder und zwei 19-polige Schraubklemmenleisten mit 3,81 mm Rastermaß, montiert auf einer Platine für die Hutschienenmontage.Diese Bestellnummer enthält das Kabel CA-3710, ein 1 m langes DB37-Stecker-auf-Stecker-Kabel mit 45°-Abwinkelung, sodass das Board ohne separate Leitung an einen passenden DB37-Anschluss angeschlossen werden kann. Die Platine misst 99 mm x 82 mm.Ausgelegt für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C, bei 5 % ~ 90 % relativer Luftfeuchtigkeit, nicht kondensierend. Verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenHerausführung von DB37-Signalen aus DAQ-Tochterplatinen auf SchraubklemmenFeldverdrahtung in hutschienenmontierten Schaltschränken

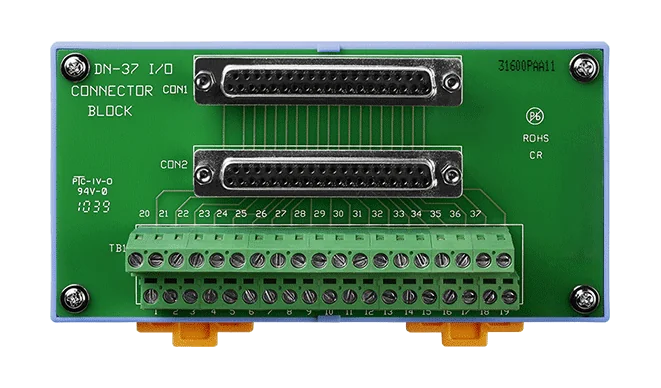

Das DN-37/N-A führt eine 37-polige D-Sub-Verbindung auf Schraubklemmen heraus, sodass die Feldverdrahtung auf einem Klemmenboard aufgelegt werden kann, statt direkt an die DAQ-Karte angeschlossen zu werden. Es eignet sich für Ingenieure, die einen praktischen Verdrahtungspunkt für Signale von einer DB37-Schnittstelle benötigen.Das Board bietet zwei 19-polige Schraubklemmenleisten mit 5,08 mm Rastermaß sowie einen zweiten 37-poligen D-Sub-Stecker für Erweiterungen. Es ist für einen maximalen Strom von 1 A und eine Gleichspannung von 50 V ausgelegt, mit einer Spannungsfestigkeit von 250 VAC für eine Minute.Diese Bestellnummer enthält ein 1 m langes DB37-Kabel mit Stecker auf Buchse. Das Board ist für einen Betriebstemperaturbereich von 0 ~ 60 °C spezifiziert und trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenAuflegen der Feldverdrahtung für DAQ-Karten mit DB37-SteckverbindernErweiterung der Signalanschlüsse einer 37-poligen D-Sub-Schnittstelle

DN-37/N CR führt zwei 37-polige D-Sub-Buchsen auf 19-polige Schraubklemmenleisten im Rastermaß 5,08 mm aus und bietet Ingenieuren damit eine praktische Möglichkeit, Feldsignale an eine DAQ-Tochterplatine anzuschließen, ohne einen eigenen Kabelbaum fertigen zu müssen. Das Board besitzt zwei DB37-Buchsen, sodass eine für die Erweiterung genutzt werden kann, während die andere die primäre Verbindung herstellt.Die elektrischen Kenndaten der DN-37-Serie sind ein maximaler Nennstrom von 1 A, eine maximale Gleichspannung von 50 V und eine Spannungsfestigkeit von 250 VAC für eine Minute. Das Board misst 144 mm x 72 mm und ist für eine Betriebstemperatur von 0 ~ 60 °C ausgelegt, mit einer Lagertemperatur von -20 ~ 70 °C und einer nicht kondensierenden Luftfeuchtigkeit von 5 % ~ 90 % r. F.Dieser Artikel wird mit einem Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m) geliefert, sodass das Board direkt nach dem Auspacken an ein kompatibles DAQ-Modul angeschlossen werden kann. Beachten Sie, dass die für die DN-37-Serie angegebene Hutschienenmontage nicht Bestandteil der Beschreibung des DN-37/N CR ist. Prüfen Sie daher die mechanischen Details, bevor Sie das Board für einen hutschienenmontierten Schaltschrank spezifizieren.AnwendungenAnschluss von Feldsignalen an DB37-basierte DAQ-TochterplatinenVerbindung von Datenerfassungshardware über Schraubklemmenanschlüsse

Das DN-37/2 CR ist ein hutschienenmontiertes Breakout-Board, das eine weibliche DB37-D-Sub-Verbindung auf zwei 19-polige Schraubklemmenleisten mit 5,08 mm Rastermaß führt. Es eignet sich für Ingenieure, die Feldsignale an Datenerfassungshardware mit DB37-Anschluss verdrahten möchten, ohne direkt an den D-Sub-Pins zu arbeiten.Das Board verfügt über zwei 37-polige D-Sub-Steckverbinder, einen für die Verbindung zum Host und einen für die Erweiterung. Diese Bestellnummer enthält das Verbindungskabel CA-3720 DB37 Stecker-auf-Stecker, 45º, 2 m, sodass das Board ab Werk direkt mit dem Hostgerät verbunden werden kann.Die elektrischen Kenngrößen sind 1 A maximaler Strom, 50 V maximale Gleichspannung und eine Spannungsfestigkeit von 250 VAC für eine Minute. Das Board misst 144 mm x 72 mm und ist für den Betrieb bei 0 ~ 60 °C ausgelegt.AnwendungenFeldverdrahtungs-Breakout für Datenerfassungshardware mit DB37-AnschlussAuflegen der Signalverdrahtung auf einer hutschienenmontierten Schaltafel

Die DN-37-A ist eine hutschienenmontierte Klemmenplatine, die die Signale einer DB37-Buchse (D-Sub) auf Schraubklemmen mit 5,08 mm Rastermaß führt. Sie eignet sich für Ingenieure, die Feldsignale an eine DB37-basierte I/O-Karte anschließen möchten, ohne einzelne Kabelkonfektionen anzufertigen.Die Platine verfügt über zwei 37-polige D-Sub-Steckverbinder, von denen einer für Erweiterungen vorgesehen ist, sowie zwei 19-polige Schraubklemmenleisten. Die Bestellbezeichnung DN-37-A CR umfasst ein DB37-Stecker-auf-Buchse-Kabel CA-3710A, 45º, 1 m, sodass die Platine direkt nach dem Auspacken an ein kompatibles DB37-Gerät angeschlossen werden kann.Die elektrischen Kennwerte sind 1 A maximaler Strom, 50 V maximale DC-Spannung und eine Spannungsfestigkeit von 250 VAC für eine Minute. Die Platine misst 144 mm x 72 mm und ist für den Betrieb bei 0 ~ 60 °C ausgelegt.AnwendungenFeldverdrahtung für über DB37 angeschlossene I/O-Signale
