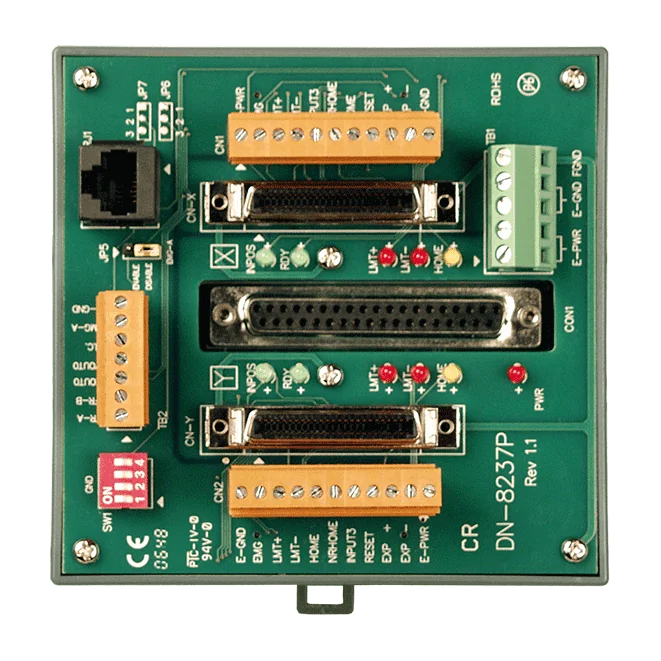

DN-8237PB 2-Achsen-Motion-Control-Klemmenplatine für Panasonic MINAS A4/A5
Zwei-Achsen-Klemmenplatine für pulsbefehlsgesteuerte Schritt- oder Servoantriebe, konzipiert für Panasonic MINAS A4/A5-Servoverstärker und 2-Achsen-Motion-Controller von ICP DAS wie den I-8092F und PISO-PS200.
- Zwei Achsen mit Pulsbefehlsausgängen für Schritt- oder Servomotoren, mit Encoder-Rückführung und Servo-Freigabeleitungen je Achse
- Hochgeschwindigkeits-Optokoppler-Isolation zum Schutz des Motion-Controllers
- Steckbare Klemmenstecker erlauben die Änderung der Achsdefinitionen ohne Neuverdrahtung
- Integriertes Netzteilmodul mit 20 ~ 26 VDC Eingang (0,5 A, 12 W bei 24 VDC)
- Versorgungs-LED und Status-LEDs für Referenz- und Endschalter
- FRnet-Anschluss für serielle Hochgeschwindigkeits-I/O-Erweiterung, sofern der Controller FRnet unterstützt
215,00 € pro Stück
| 1-9 Stück | 215,00 € | |
|---|---|---|
| 10-30 Stück | 208,00 € | −3 % |
| ab 31 Stück | 204,00 € | −5 % |
Produktinformationen "DN-8237PB 2-Achsen-Motion-Control-Klemmenplatine für Panasonic MINAS A4/A5"
DN-8237PB CR ist eine Zwei-Achsen-Tochterplatine, die der Pulsbefehl-Schritt- oder Servo-Bewegungssteuerung eine Schraubklemmen-Schnittstelle für die Verdrahtung bietet. Sie ist für die 2-Achsen-Motion-Controller von ICP DAS ausgelegt, darunter I-8092F und PISO-PS200, und für Panasonic MINAS A4/A5-Servoverstärker konfiguriert.
Jede der vier Schnittstellengruppen bedient eine Achse und führt die Pulsausgangs-Befehlsleitungen, Encoder-Rückführungsleitungen, Eingänge für Referenz-, Nähe-Referenz- und Endschalter sowie einen Servo-Freigabeausgang. Die Optokoppler-Isolation auf der Platine schützt den Controller. Die Klemmenstecker lassen sich austauschen, um die Achszuordnung ohne Neuverdrahtung zu ändern.
Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die übrigen Schaltungen der Platine mit den benötigten Spannungen. Versorgungs- und Status-LEDs, einschließlich der Anzeige für Referenz- und Endschalter, erleichtern Inbetriebnahme und Fehlersuche. Die Platine ist für einen Betriebstemperaturbereich von -20 ~ +75 °C ausgelegt.
Anwendungen
- Zwei-Achsen-Positionierung von Schritt- oder Servomotoren mit den 2-Achsen-Motion-Controllern von ICP DAS
- Ansteuerung von Panasonic MINAS A4/A5-Servoverstärkern über Pulsbefehl
- Verdrahtung und Signalverteilung für Bewegungssysteme mit Eingängen für Referenz-, Nähe-Referenz- und Endschalter
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 110 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
