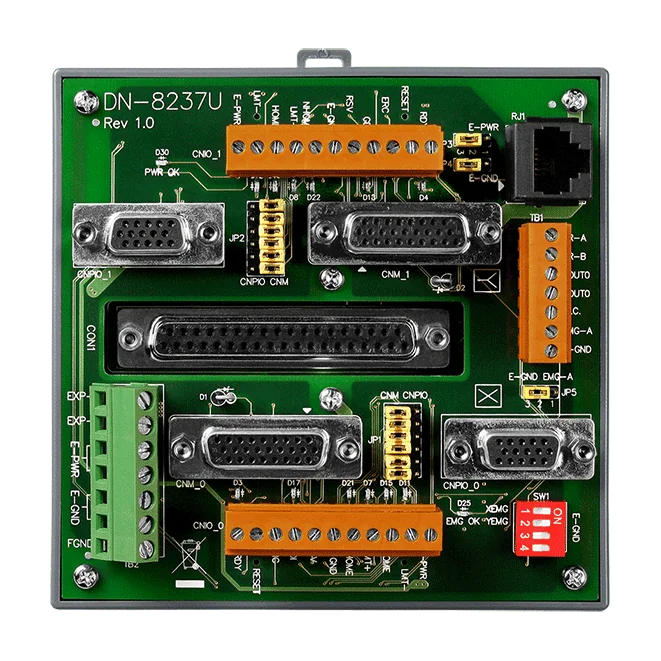

DN-8237UB 2-Achsen-Terminalboard für Schritt- und Servomotor-Motion-Control
2-Achsen-Terminalboard für Schritt- oder Servomotor-Motion-Control mit Aufschnapp-Verdrahtung, Optokopplerisolation und integriertem 20 ~ 26 VDC Versorgungsmodul für 2-Achsen-Motion-Controller von ICP DAS.
- Hochgeschwindigkeits-Optokopplerisolation der Onboard-Schaltungen zum Schutz des Controllers
- Pulsvorgabeschnittstelle für Schrittmotoren oder Servomotoren mit zwei unabhängigen Achsen
- Achsenspezifische Signale: Pulsausgang, Encoder-Rückführung, Eingänge für Referenz-, Nahe-Referenz- und Endschalter, Servo-Freigabeausgang
- Austauschbare Klemmenstecker ermöglichen das Tauschen der Achsenzuordnung ohne Neuverdrahtung
- Integriertes Versorgungsmodul für 20 ~ 26 VDC (Eingangsnennstrom 0,5 A, Leistungsaufnahme 12 W bei 24 VDC)
- Versorgungs-LED und Status-LEDs für Referenz- und Endschalter
210,00 € pro Stück
| 1-9 Stück | 210,00 € | |
|---|---|---|
| 10-30 Stück | 203,00 € | −3 % |
| ab 31 Stück | 199,00 € | −5 % |
Produktinformationen "DN-8237UB 2-Achsen-Terminalboard für Schritt- und Servomotor-Motion-Control"
Das DN-8237UB CR ist ein 2-Achsen-Tochterboard, das den 2-Achsen-Motion-Controllern von ICP DAS, wie dem I-8092F und dem PISO-PS200, eine praktische Schraubklemmen-Schnittstelle für Schritt- oder Servoantriebe mit Pulsvorgabe bereitstellt. Es ist für die universelle Aufschnapp-Verdrahtung ausgelegt, sodass Feldsignale ohne Änderung am Controller angeschlossen werden können.
Jede Achse verfügt über eine eigene Signalgruppe mit Pulsausgangsleitungen für die Sollwertvorgabe, Encoder-Rückführung, Referenz-, Nahe-Referenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die integrierte Hochgeschwindigkeits-Optokopplerisolation schützt den Controller, und Status-LEDs für Versorgung, Referenz- und Endschalter erleichtern die Inbetriebnahme und Fehlersuche. Die Klemmenstecker lassen sich austauschen, um die Achsenzuordnung ohne Neuverdrahtung zu ändern.
Das Board enthält ein integriertes Versorgungsmodul, das 20 ~ 26 VDC aufnimmt und die für die Onboard-Schaltungen benötigten Spannungen bereitstellt. Es eignet sich für universelle Motortreiber sowie für Motorverstärker von Mitsubishi und Panasonic und bietet einen FRnet-Anschluss für die serielle Hochgeschwindigkeits-I/O-Erweiterung, sofern der Controller FRnet unterstützt.
Anwendungen
- Zweiachsige Schrittmotor-Bewegungssteuerung mit Treibern mit Pulsvorgabe
- Zweiachsige Servomotor-Bewegungssteuerung mit Treibern mit Pulsvorgabe
- Anschluss von universellen Motorverstärkern sowie Motorverstärkern von Mitsubishi und Panasonic an 2-Achsen-Motion-Controller von ICP DAS
- Mehrachsige Maschinenpositionierung mit Referenz- und Endschalterabfrage
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Pulsbefehl |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 110 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
