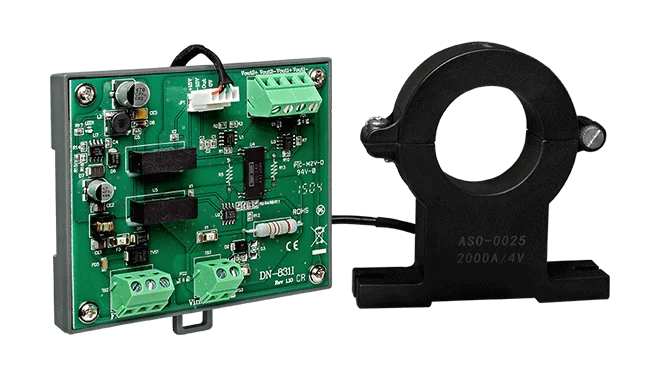

DN-831I-100V-2000A Spannungsteiler und Stromwandlermodul 2000 A
Signalwandler, der ±100-V-DC- und ±2000-A-Eingänge auf ±10 V für Analogeingangsmodule herunterskaliert, mit 3000 VDC Isolation zwischen Modulen und Kanälen.
- Skaliert den Gleichspannungseingang ±100 V auf einen Ausgang von ±10 V
- Skaliert den Stromeingang ±2000 A über einen Klemm-Stromwandler auf einen Ausgang von ±10 V
- 3000 VDC Isolation innerhalb des Moduls und zwischen den Kanälen
- Lineares Teilungsverhältnis mit hoher Eingangsimpedanz
- Einfacher Drahtanschluss, Montage auf Hutschiene
- Enthält Kabel CA-040415-1 und Stromwandler ASO-0025 (CR-Code)
179,00 € pro Stück
| 1-9 Stück | 179,00 € | |
|---|---|---|
| 10-30 Stück | 174,00 € | −3 % |
| ab 31 Stück | 170,00 € | −5 % |
Produktinformationen "DN-831I-100V-2000A Spannungsteiler und Stromwandlermodul 2000 A"
DN-831I-100V-2000A ist ein Signalaufbereitungsmodul für die Hutschienenmontage mit einem Spannungsteiler- und einem Stromwandlerkanal. Es skaliert einen Eingang von ±100 V und einen Eingang von ±2000 A auf Ausgänge von ±10 V, sodass hohe Spannungen und hohe Ströme mit handelsüblichen Analogeingangsmodulen für ±10 V gemessen werden können.
Das Modul bietet 3000 VDC Isolation zwischen den Modulen und zwischen den Kanälen, wodurch verhindert wird, dass Störungen von Eingängen auf Ausgänge oder von einem Kanal auf den anderen übertragen werden. Das Teilungsverhältnis ist linear und die Eingangsimpedanz ist hoch, sodass das zu messende Signal durch den Signalwandler nicht merklich belastet wird.
Dieser CR-Bestellcode umfasst das Kabel CA-040415-1 und den Klemm-Stromwandler ASO-0025 mit einem Innendurchmesser von 40,5 mm. Als kompatible Analogeingangsmodule nennt die Quelle unter anderem I-7017, I-87017, M-7017RMS und I-87017W-RMS.
Anwendungen
- Messung hoher Spannungen und hoher Ströme mit Analogeingangsmodulen
- Elektrische Überwachung in industriellen Schaltschränken
| Product type: | Voltage attenuator and current transformer |
|---|---|
| Analog inputs: | 2 (1 voltage, 1 current) |
| Analog outputs: | 2 (±10 V) |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für Stromversorgungsleitung, Ein- und Ausgangskanäle, ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±3 kV für Stromversorgungsleitung |
| CT | |
| Typ | Clip |
| Innendurchmesser | Φ40.5 mm |
| Vorlaufkabel | 1.5 m |
| Analogeingang | |
| Kanäle | Hoher Strom: 1 Hohe Spannung: 1 |
| Typ | AC/DC-Strom AC/DC-Spannung |
| Bereich | Hoher Strom: ±2000 A Hohe Spannung: ±100 VDC |
| Genauigkeit | Hoher Strom: 1 % des FSR Hohe Spannung: 1 % des FSR |
| Bandbreite | Hoher Strom: 0 ~ 50 kHz Hohe Spannung: 20 Hz ~ 20 kHz |
| Isolation | Hoher Strom: 2,5 kV @ 50 (60) Hz/1 min |
| Analogausgang | |
| Kanäle | Hoher Strom: 1 Hohe Spannung: 1 |
| Typ | AC/DC-Strom AC/DC-Spannung |
| Bereich | • Hoher Strom: ±10 VDC oder 10 VAC • Hohe Spannung: ±10 VDC oder 10 VAC |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.8 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 103 x 94 x 29 (W x L x D) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
