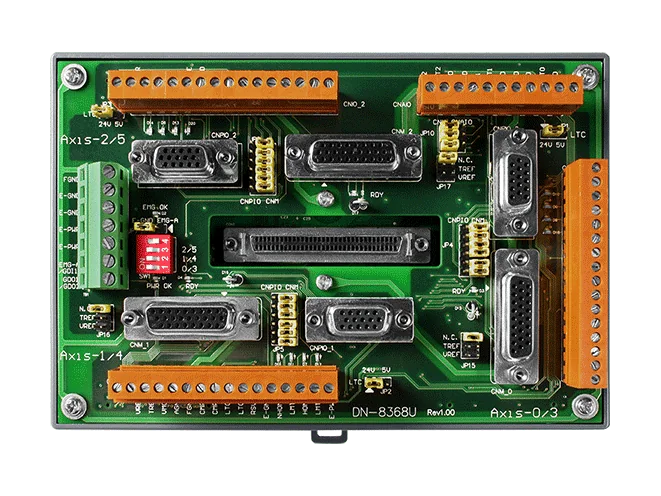

DN-8368UB 3-Achsen-Terminalboard für Schrittmotor-/Servo-Bewegungssteuerung
Ein 3-Achsen-Terminalboard für Schrittmotoren oder Servoantriebe mit Pulsbefehl und Hochgeschwindigkeits-Optokoppler-Trennung, ausgelegt für die 6-Achsen-Bewegungssteuerungen von ICP DAS.
- Unterstützt Schrittmotoren oder Servoantriebe mit Pulsbefehl
- Hochgeschwindigkeits-Optokoppler-Trennung zum Schutz der Steuerung
- Drei Achsen pro Board; für 6-Achsen-Steuerung werden zwei Boards benötigt
- Austauschbare Klemmenstecker ändern die Achsdefinition ohne Neuverdrahtung
- Betriebs-LED sowie Status-LEDs für Referenzfahrt- und Endschalter
- Integriertes Netzteilmodul versorgt die Schaltung der Platine mit Spannung
235,00 € pro Stück
| 1-9 Stück | 235,00 € | |
|---|---|---|
| 10-30 Stück | 228,00 € | −3 % |
| ab 31 Stück | 223,00 € | −5 % |
Produktinformationen "DN-8368UB 3-Achsen-Terminalboard für Schrittmotor-/Servo-Bewegungssteuerung"
DN-8368UB CR ist eine 3-Achsen-Tochterplatine für die Schrittmotor- und Servo-Bewegungssteuerung. Sie ist für die 6-Achsen-Bewegungssteuerungen von ICP DAS ausgelegt, etwa PISO-PS600, PISO-VS600 und PMDK. Jede DN-8368UB CR bedient drei Achsen, für eine 6-Achsen-Steuerung werden daher zwei Boards benötigt.
Jede Achsgruppe stellt die Pulsausgangs-Befehlsleitungen, Encoder-Rückführleitungen, mechanische Schaltereingänge (Referenzfahrt-, Vorreferenz- und Endschalter) sowie Servo-Ein- und Ausgangssignale bereit, darunter Srv_On, ERC, ALM_RST, RDY, Alarm und INP. Eine galvanische Trennung per Hochgeschwindigkeits-Optokoppler auf der Platine schützt die Steuerung. Außerdem enthält die Platine ein integriertes Netzteilmodul, das die für die Schaltung benötigten Spannungen liefert.
Die Verdrahtung erfolgt über Schraubklemmen mit universeller Schnappbefestigung. Die Klemmenstecker lassen sich tauschen, um die Achszuordnung ohne Neuverdrahtung zu ändern. Betriebs- und Statusleuchtdioden, einschließlich Anzeigen für Referenzfahrt- und Endschalter, unterstützen Inbetriebnahme und Fehlersuche.
Anwendungen
- Drei-Achsen-Steuerung von Schrittmotoren oder Servoantrieben mit den Steuerungen PISO-PS600, PISO-VS600 oder PMDK
- Anbindung von Servoantrieben über die Signale Srv_On, ERC, ALM_RST, RDY, Alarm und INP
- Erweiterung von 6-Achsen-Bewegungssystemen von ICP DAS um eine zweite Platine
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Pulsbefehl |
| Isolation: | High speed photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 162 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
