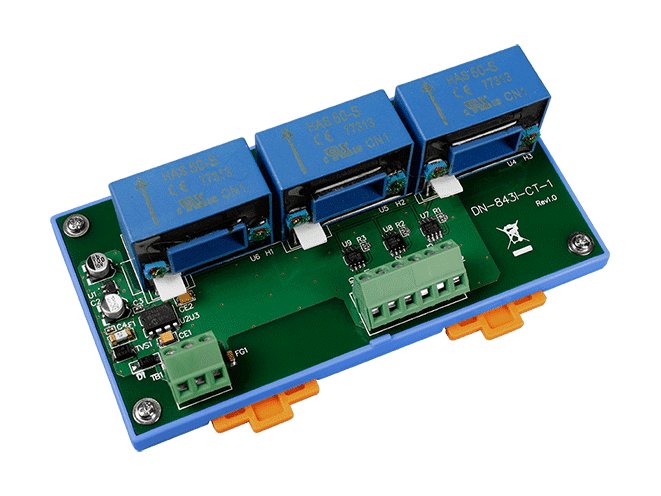

DN-843I-CT-1 Stromwandlermodul, 3-Kanal, ±1 A AC/DC-Eingang
Dreikanaliges Stromwandlermodul mit Trennung, das ±1 A AC/DC-Eingänge in ±1,6 Vss umsetzt und so die Hochstrommessung mit Analogeingangsmodulen wie I-7017 und I-87017 ermöglicht.
- Drei unabhängige Kanäle mit je ±1 A AC/DC-Eingang
- Lineare Abschwächung auf ±1,6 Vss Analogausgang
- 3000 VDC Isolation innerhalb des Moduls und 3000 Vrms Kanaltrennung
- Vollkern-Stromwandler mit 20,4 x 10,4 mm Innendurchmesser
- Eingangsimpedanz über 1 MΩ und 50 kHz Bandbreite
- Genauigkeit 3 % vom Endwert, Nullpunkt innerhalb 100 mV
222,00 € pro Stück
| 1-9 Stück | 222,00 € | |
|---|---|---|
| 10-30 Stück | 215,00 € | −3 % |
| ab 31 Stück | 210,00 € | −5 % |
Produktinformationen "DN-843I-CT-1 Stromwandlermodul, 3-Kanal, ±1 A AC/DC-Eingang"
Das DN-843I-CT-1 CR ist ein 3-Kanal-Stromwandlermodul mit Vollkern zur Messung von Wechsel- und Gleichströmen bis ±1 A. Es skaliert jeden Eingang auf ein lineares Analogsignal von ±1,6 Vss, sodass das Signal von handelsüblichen Analogeingangsmodulen wie dem I-7017 und dem I-87017 eingelesen werden kann, ohne dedizierte Hochstrom-Hardware zu benötigen.
Die Version "I" ist für die galvanische Trennung von Ein- und Ausgangssignalen ausgelegt. Sie bietet 3000 VDC Isolation innerhalb des Moduls und 3000 Vrms Isolation zwischen den Kanälen, wodurch die Einkopplung von Störungen von den Stromeingängen in den Messkreis und zwischen den Kanälen reduziert wird.
Das Modul wird auf eine DIN-Schiene montiert, arbeitet mit einer Versorgungsspannung von +10 VDC bis +24 VDC bei einer Leistungsaufnahme von 1,2 W und ist für den Betrieb von -25 bis +75 °C spezifiziert. Der Vollkern hat einen Innendurchmesser von 20,4 x 10,4 mm, das Kunststoffgehäuse misst 148 x 83 x 39 mm (B x L x T).
Anwendungen
- Hochstrommessung mit den Analogeingangsmodulen I-7017 und I-87017
- Überwachung elektrischer Ströme in Schaltschränken der Industrieautomation
| Product type: | Current transformer |
|---|---|
| Analog inputs: | 3 |
| Analog outputs: | 3 |
| Isolation: | 3000 Vrms |
| Power input: | +10 ~ +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für Stromversorgungsleitung, Ein- und Ausgangskanäle, ±8 kV Luft für zufälligen Punkt |
| CT | |
| Typ | Massivleiter (geschlossen) |
| Innendurchmesser | 20.4 X 10.4 mm |
| Analogeingang | |
| Kanäle | 3 |
| Typ | AC/DC-Strom |
| Bereich | ±1 A |
| Genauigkeit | Null ≦100 mV, 3 % FSR |
| Bandbreite | 50 kHz |
| Eingangsimpedanz | > 1 MΩ |
| Kanal-zu-Kanal-Isolation | Ja, 3000 Vrms |
| Isolation zwischen Modulen | 3000 VDC |
| Analogausgang | |
| Kanäle | 3 |
| Typ | AC/DC-Spannung |
| Bereich | ±1,6 Vss |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +24 VDC |
| Leistungsaufnahme | 1.2 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 148 x 83 x 39 (W x L x D) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
