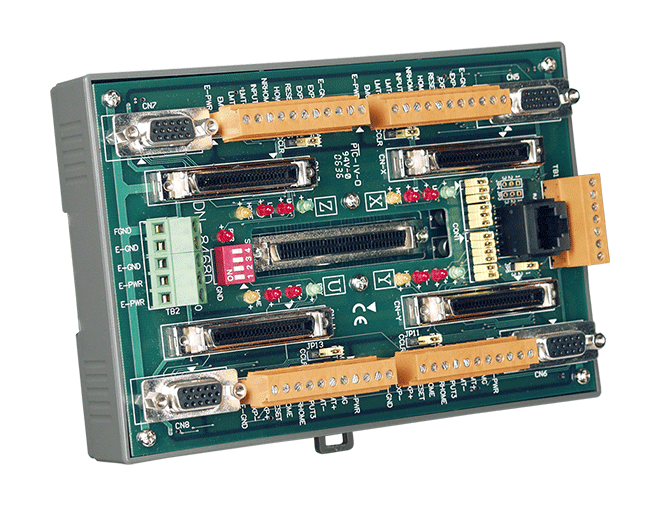

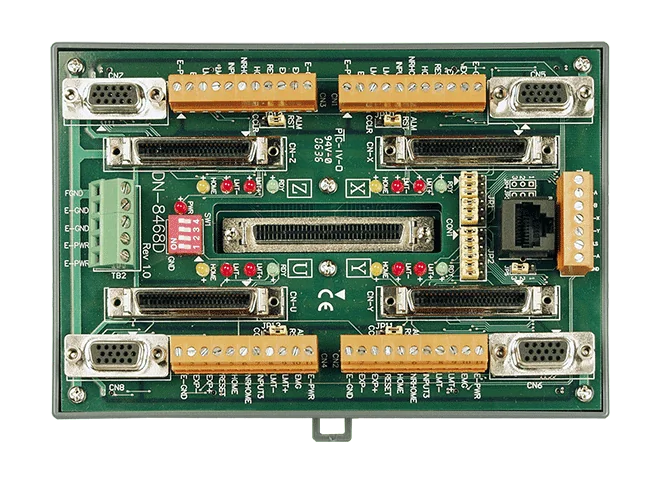

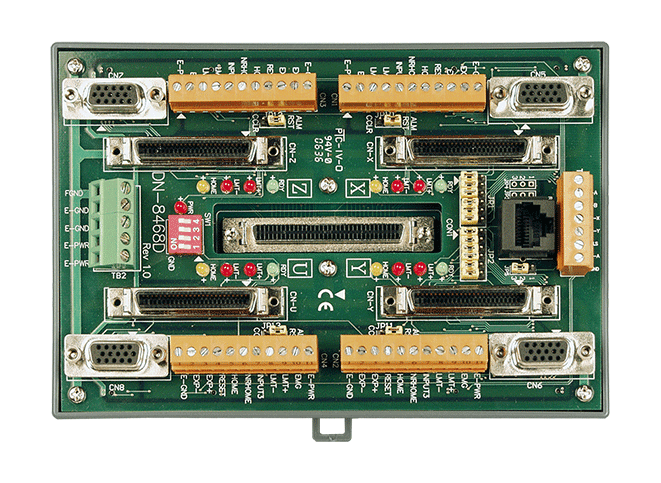

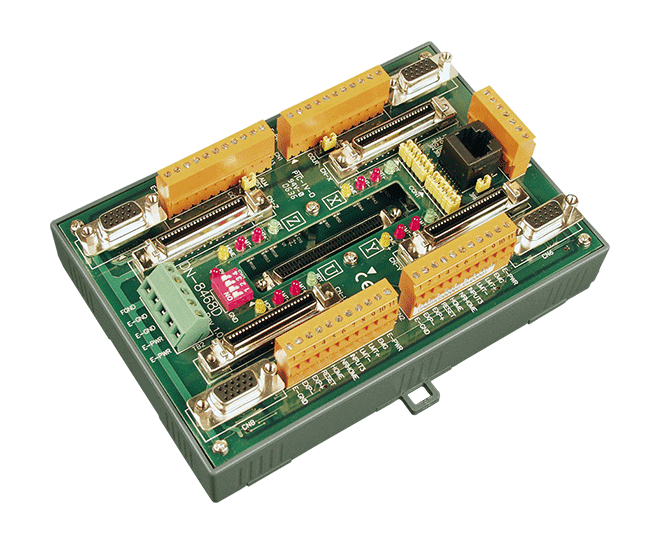

DN-8468DB 4-Achsen-Schritt-/Servo-Motion-Anschlussboard für Delta ASDA-A
Vierachsiges Pulsbefehl-Anschlussboard für 4-Achsen-Motion-Controller von ICP DAS und Delta-ASDA-A-Servoverstärker, mit Optokoppler-Isolation und Statusanzeigen.
- Vier Achsen mit Pulsbefehlsausgängen für Schritt- oder Servomotoren, jeweils mit Encoder-Rückführung und Servo-Freigabeleitungen
- Hochgeschwindigkeits-Optokoppler-Isolation zum Schutz des Motion-Controllers
- Schraubklemmen mit Steckern, die getauscht werden können, um Achsen ohne Neuverdrahtung neu zuzuordnen
- Integriertes Netzteilmodul für 20 ~ 26 VDC Eingang, 12 W Leistungsaufnahme bei 24 VDC
- Versorgungs-LED sowie Statusanzeigen für Referenz- und Endschalter
- FRnet-Anschluss für schnelle serielle E/A-Erweiterung, sofern der Controller FRnet unterstützt
245,00 € pro Stück
| 1-9 Stück | 245,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −3 % |
| ab 31 Stück | 233,00 € | −5 % |
Produktinformationen "DN-8468DB 4-Achsen-Schritt-/Servo-Motion-Anschlussboard für Delta ASDA-A"
Das DN-8468DB CR ist ein 4-Achsen-Anschlussboard für Schritt- und Servo-Motion-Steuerung, das zwischen einen 4-Achsen-Motion-Controller von ICP DAS und einen Delta-ASDA-A-Servoverstärker geschaltet wird. Jede Achse verfügt über eine eigene Gruppe von Pulsbefehl-, Encoder-Rückführungs-, Referenz-, Nahe-Referenz- und Endschaltersignalen sowie einem Servo-Freigabeausgang, alle auf Schraubklemmen für eine einfache Verdrahtung.
Ingenieure setzen dieses Board ein, um die Verdrahtung mehrachsiger Systeme zu vereinfachen und den Controller zu schützen. Hochgeschwindigkeits-Optokoppler isolieren die Schnittstellensignale, und die Klemmenstecker können zwischen den Achsen getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die für die eigene Schaltung des Boards benötigten Spannungen.
Statusanzeigen für Versorgung, Referenzschalter und Endschalter erleichtern Inbetriebnahme und Fehlersuche. Sofern der Controller FRnet unterstützt, bietet das Board zusätzlich einen FRnet-Anschluss für die schnelle serielle E/A-Erweiterung. Das Board trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- 4-Achsen-Schritt- oder Servo-Motion-Steuerung
- Integration des Delta-ASDA-A-Servoverstärkers
- Mehrachsige Positioniersysteme auf Basis der 4-Achsen-Motion-Controller von ICP DAS
| Product type: | Daughter board |
|---|---|
| Interface: | Screw terminal |
| Ports: | 4 axes |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 162 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
