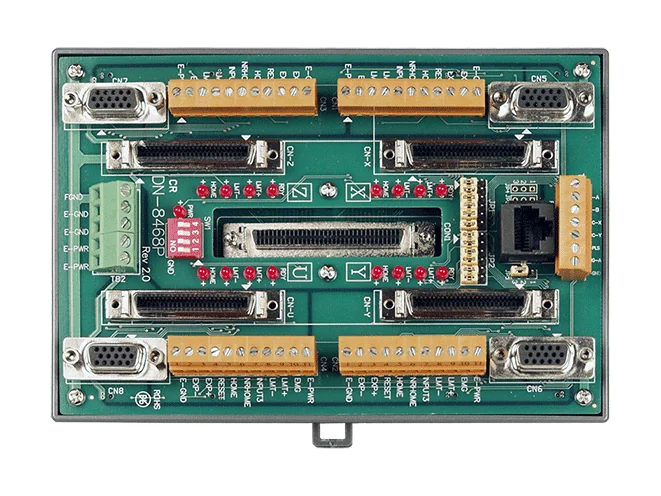

DN-8468PB 4-Achsen-Schrittmotor-/Servo-Anschlussklemmenboard für Panasonic MINAS A4/A5
4-Achsen-Schraubklemmen-Tochterplatine für Motion-Controller von ICP DAS, vorkonfiguriert für Panasonic-MINAS-A4/A5-Servoverstärker, mit Optokopplerisolation und Pulsbefehlsausgängen.
- 4-Achsen-Pulsbefehlsausgänge für Schrittmotoren oder Servomotoren, ausgelegt für Panasonic-MINAS-A4/A5-Verstärker
- Hochgeschwindigkeits-Optokopplerisolation zum Schutz des Motion-Controllers
- Achsindividuelle Encoder-Rückführung, Referenz-, Nahe-Referenz- und Endschaltereingänge mit Servo-Freigabeausgang
- Schraubklemmenstecker, die getauscht werden können, um jede Achse ohne Neuverdrahtung neu zu definieren
- Integriertes Netzteilmodul mit Weitbereichseingang 20 ~ 26 VDC
- Betriebs-LED und Status-LEDs für Referenz- und Endschalter
245,00 € pro Stück
| 1-9 Stück | 245,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −3 % |
| ab 31 Stück | 233,00 € | −5 % |
Produktinformationen "DN-8468PB 4-Achsen-Schrittmotor-/Servo-Anschlussklemmenboard für Panasonic MINAS A4/A5"
Das DN-8468PB ist ein Motion-Control-Anschlussklemmenboard für Ingenieure, die Panasonic-MINAS-A4/A5-Servoverstärker über 4-Achsen-Motion-Controller von ICP DAS ansteuern. Es wird als Tochterplatine montiert und wandelt die Signale des Controllers in einen Schraubklemmen-Anschlusspunkt um, sodass die Achsanschlüsse ohne kundenspezifische Verkabelung hergestellt werden können.
Jede der vier Achsen verfügt über eine eigene Gruppe von Pulsbefehlsleitungen, Encoder-Rückführung, Referenz-, Nahe-Referenz- und Endschaltereingänge sowie einen Servo-Freigabeausgang. Die integrierte Hochgeschwindigkeits-Optokopplerisolation hilft, den Controller zu schützen, und die Klemmenstecker können getauscht werden, um die Achszuordnung ohne Neuverdrahtung zu ändern. Ein integriertes Netzteilmodul akzeptiert 20 ~ 26 VDC und versorgt die übrigen Schaltungen auf dem Board.
Das Board verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE. Sein Betriebsbereich beträgt -20 ~ +75 °C, die Abmessungen betragen 162 mm X 107 mm.
Anwendungen
- Motion Control von Panasonic-MINAS-A4/A5-Servoverstärkern
- 4-Achsen-Schrittmotor- oder Servo-Positioniersysteme, angesteuert durch Motion-Controller von ICP DAS
- Signalaufteilung und Verdrahtung für die Controller I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400
| Product type: | Motion control daughter board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 162 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
