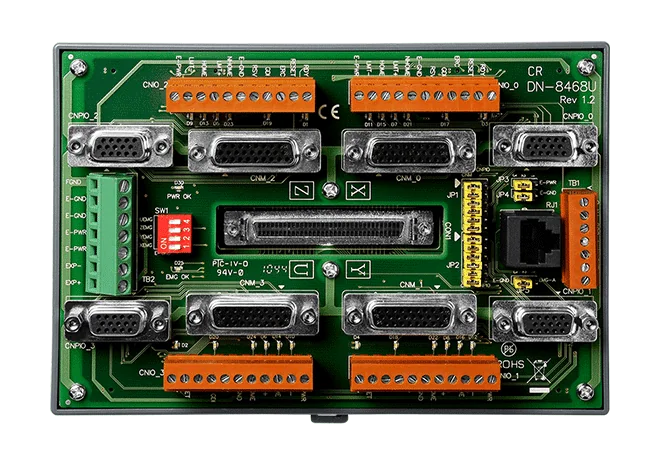

DN-8468UB 4-Achsen-Schritt-/Servomotor-Motion-Control-Klemmenboard
Vierachsige Schraubklemmen-Tochterplatine für die Motion-Controller der Serie ICP DAS I-8094 und PISO-PS400, mit optokoppler-getrennter Ansteuerung und tauschbaren Achsklemmen.
- Vierachsige Pulsbefehlsschnittstelle für Schritt- oder Servomotorantriebe
- Hochgeschwindigkeits-Optokopplertrennung zum Schutz des Motion-Controllers
- Schnappklemmenstecker, die sich zur Änderung der Achszuordnung ohne Neuverdrahtung tauschen lassen
- Encoder-Rückmeldung, Referenz-, Nähe-Referenz-, Endschalter- und Servo-Freigabesignale je Achse
- Integriertes Netzteilmodul mit 20 ~ 26 VDC Eingang, 12 W Leistungsaufnahme bei 24 VDC
- Betriebs-LED sowie Status-LEDs für Referenz- und Endschalter
245,00 € pro Stück
| 1-9 Stück | 245,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −3 % |
| ab 31 Stück | 233,00 € | −5 % |
Produktinformationen "DN-8468UB 4-Achsen-Schritt-/Servomotor-Motion-Control-Klemmenboard"
DN-8468UB CR ist ein Klemmen-Tochterboard für die 4-Achsen-Motion-Controller von ICP DAS, einschließlich I-8094, I-8094F, I-8094A, I-8094H und PISO-PS400. Es führt Pulsbefehle, Encoder-Rückmeldungen und Endschaltersignale für vier Achsen auf Schnappklemmen heraus, was die Feldverdrahtung übersichtlich hält und die Wartung erleichtert.
Jede Achse verfügt über eine eigene Signalgruppe mit Pulsausgängen, Encoder-Rückmeldung, Referenz-, Nähe-Referenz- und Endschaltereingängen sowie einem Servo-Freigabeausgang. Eine integrierte Trennschaltung schützt den Controller, und die Klemmenstecker lassen sich zwischen den Achsen tauschen, um Achsfunktionen ohne Neuverdrahtung neu zuzuweisen. Das Board ist für universelle Treiber sowie für Motorverstärker von Mitsubishi und Panasonic vorgesehen.
Ein integriertes Netzteilmodul akzeptiert einen weiten Eingangsbereich von 20 ~ 26 VDC und versorgt die Schaltkreise des Boards mit den benötigten Spannungen. Versorgungs- und Status-LEDs zeigen den Zustand von Spannung, Referenz- und Endschaltern an. Wird FRnet vom Controller unterstützt, stellt das Board außerdem eine FRnet-Klemme für die schnelle serielle I/O-Erweiterung bereit.
Anwendungen
- Mehrachsige Schrittmotorsteuerung mit 4-Achsen-Motion-Controllern von ICP DAS
- Servomotorpositionierung mit pulsbefehlsgesteuerten Antrieben
- Bewegungssysteme mit universellen, Mitsubishi- oder Panasonic-Motorverstärkern
- Einbindung von Encoder-Rückmeldungen und Endschaltersignalen in Motion-Control-Schaltschränke
| Product type: | Motion control terminal board |
|---|---|
| Interface: | Screw terminal |
| Isolation: | Photo-coupling |
| Power input: | 20 ~ 26 VDC |
| Operating temperature: | -20 ~ +75 °C |
Technische Daten
| Leistung | |
|---|---|
| Eingangsbereich | 20 ~ 26 VDC, 0,5 A |
| Leistungsaufnahme | 12 W (24 VDC) |
| Mechanisch | |
| Abmessungen (mm) | 162 mm X 107 mm |
| Umgebung | |
| Betriebstemperatur | -20 ~ +75 °C |
| Lagertemperatur | -30 ~ +85 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
