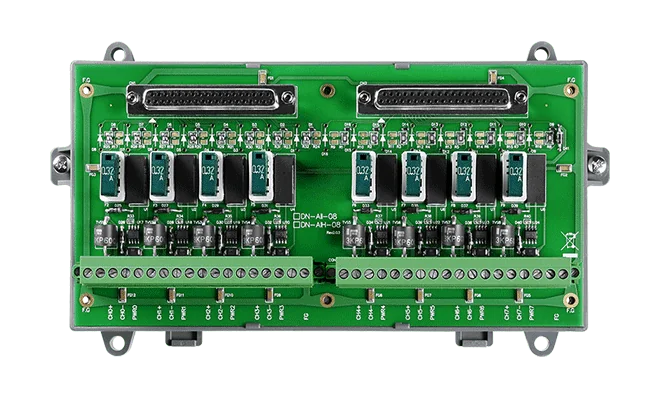

DN-AIH-08 HART-Analogeingang-Anschlussplatine, 8-Kanal Aktiv/Passiv-Schleife
DN-AIH-08 Anschlussplatine für HART-Analogeingangsmodule mit 8 Kanälen für aktive und passive Schleifenverdrahtung sowie potenzialgetrennter Schleifenspeisung für Feldgeräte.
- 8 Analogeingangskanäle für aktive und passive Schleifenverdrahtung
- Potenzialgetrennte Speisequelle für Feldgeräte mit Überstromschutz auf der Schleifenspeisung
- Schleifenstrom bei Kurzschluss oder übermäßigem Strom begrenzt
- Steckbare Sicherungen schützen Schleifengeräte vor hohen Einschaltströmen
- Mechanische Anzeige signalisiert eine ausgelöste Sicherung
- EMS-Schutz und RoHS-konform, mit aufgeführten Zertifizierungen CE, UKCA, FCC und WEEE
380,00 € pro Stück
| 1-9 Stück | 380,00 € | |
|---|---|---|
| 10-30 Stück | 369,00 € | −3 % |
| ab 31 Stück | 361,00 € | −5 % |
Produktinformationen "DN-AIH-08 HART-Analogeingang-Anschlussplatine, 8-Kanal Aktiv/Passiv-Schleife"
DN-AIH-08 ist eine Anschlussplatine für HART-Analogeingangsmodule. Sie misst das Analogsignal auf jedem seiner 8 Kanäle und kann zusätzlich potenzialgetrennte Schleifenspeisung für Feldgeräte bereitstellen. Damit eignet sie sich sowohl für aktive als auch für passive Schleifenverdrahtung.
Die Platine verfügt über einen Kurzschlussschutz am potenzialgetrennten Speiseausgang. Bei einem Kurzschluss oder zu hohem Strom wird der Schleifenstrom begrenzt. Steckbare Sicherungen schützen die Schleifengeräte vor hohen Einschaltströmen, und jede Sicherung besitzt eine mechanische Anzeige, die einen ausgelösten Zustand signalisiert.
- Geeignet für HART-Analogeingangsinstallationen, bei denen Feldgeräte in aktiver oder passiver Schleifenkonfiguration angeschlossen werden müssen.
- Montage auf Hutschiene oder Wand, Abmessungen 135 x 214,6 x 25,5 mm.
Anwendungen
- Anschluss von analogen HART-Feldgeräten an HART-Analogeingangsmodule
- Schleifengespeiste Feldmesstechnik mit Bedarf an potenzialgetrennter passiver Schleifenspeisung
- Industrielle Anlagen mit Anforderung an geschützte analoge Schleifenverdrahtung
| Product type: | Termination board |
|---|---|
| Protokoll: | HART |
| Analog inputs: | 8 |
| Isolation: | Isolated loop power |
| Operating temperature: | -25 ~ 75 °C |
| Mounting: | DIN-rail & wall |
Technische Daten
| Analogeingang | |
|---|---|
| Kanäle | 8 (unterstützt aktive und passive Schleifenverdrahtung) |
| Mechanisch | |
| Abmessungen (mm) | 135 x 214.6 x 25.5 |
| Installation | DIN-Schiene und Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ 75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
