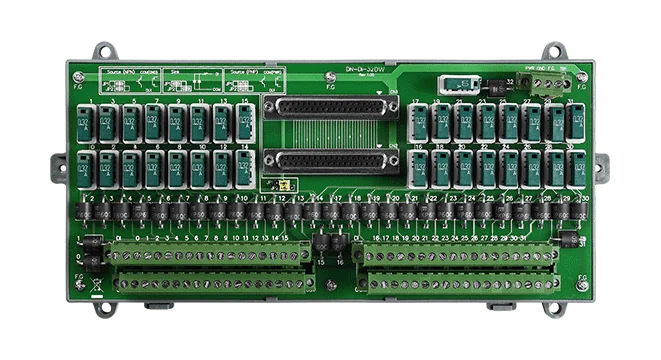

DN-DI-32DW Anschlussboard, 32-Kanal Digitaleingang mit Sicherungsschutz
32-kanaliges Anschlussboard für Digitaleingänge mit hohem EMS-Schutz, steckbaren 320-mA-Sicherungen je Kanal und Unterstützung für potentialfreie und potentialbehaftete Kontaktverdrahtung.
- 32 Digitaleingangskanäle mit Sink- und Source-Anschlüssen
- Verdrahtung potentialfreier und potentialbehafteter Kontakte über Jumper-Einstellungen wählbar
- Steckbarer Sicherungsschutz mit 320 mA auf jedem Kanal mit lokaler Sicherungsausfall-Anzeige
- Überspannungs- und Transientenschutz in den Feldkreisen
- Ein COM-Pin je Kanal, dadurch keine zusätzliche Klemmleiste nötig
- Hoher EMS-Schutz
809,00 € pro Stück
| 1-9 Stück | 809,00 € | |
|---|---|---|
| 10-30 Stück | 785,00 € | −3 % |
| ab 31 Stück | 769,00 € | −5 % |
Produktinformationen "DN-DI-32DW Anschlussboard, 32-Kanal Digitaleingang mit Sicherungsschutz"
Das DN-DI-32DW CR ist ein 32-kanaliges Anschlussboard für die Verdrahtung digitaler Eingänge. Es bietet Sink- und Source-Anschlüsse und lässt sich damit an das Feldgerät und das angeschlossene Eingangsmodul anpassen. Über Jumper-Einstellungen wird die Art des Drahtanschlusses gewählt, sodass das Board sowohl potentialfreie als auch potentialbehaftete Kontaktgeber verarbeiten kann.
Jeder Kanal verfügt über eine eigene, steckbare Sicherung im Feldkreis mit 320 mA Nennstrom und einer lokalen Anzeige bei Sicherungsausfall. Überspannungs- und Transientenschutz sowie ein hoher EMS-Schutz helfen, die Feldverdrahtung zu schützen. Zudem stellt jeder Kanal einen COM-Pin bereit, sodass für die Erweiterung der gemeinsamen Verbindung keine separate Klemmleiste erforderlich ist.
Das Board wird auf einer DIN-Schiene oder direkt an der Wand montiert. Die Nenn-Betriebstemperatur beträgt -25 ~ 75 °C, bei einer relativen Luftfeuchtigkeit von 5 ~ 95 % (nicht kondensierend). Bei der Verdrahtung potentialfreier Kontakte muss zusätzlich eine externe Spannungsversorgung angeschlossen werden.
Anwendungen
- Verdrahtung von Feldgeräten mit digitalen Eingangsmodulen
- Digitaleingangsanschlüsse mit potentialfreien oder potentialbehafteten Kontakten
| Product type: | Termination board |
|---|---|
| Digital inputs: | 32 |
| Operating temperature: | -25 ~ 75 °C |
| Mounting: | DIN-rail & wall |
Technische Daten
| Digitaleingang | |
|---|---|
| Kanäle | 32 |
| Typ | Potentialfrei, potentialbehaftet |
| Sicherungsschutz | 320 mA pro Kanal (mit physikalischer Anzeige) |
| Mechanisch | |
| Abmessungen (mm) | 126.6 x 274.6 x 25.5 |
| Installation | DIN-Schiene und Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ 75 °C |
| Feuchtigkeit | 5 ~ 95 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
