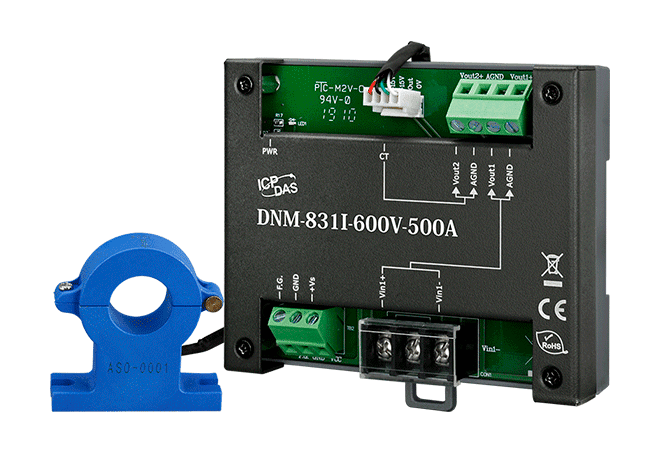

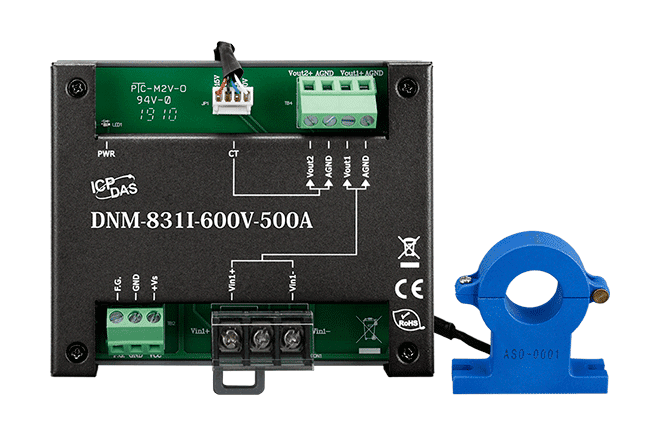

DNM-831I-600V-500A Spannungsteiler und Stromwandler, 600 V / 500 A
Metall-Hutschienen-Signalwandler, der ±600 V DC und ±500 A Eingänge für analoge Eingangsmodule auf ±10 V herabteilt, mit 3000 VDC Isolation zwischen Eingängen, Ausgängen und Kanälen.
- Skaliert ±600 V DC Spannungseingang und ±500 A Stromeingang auf ±10-V-Ausgänge
- 3000 VDC Isolation innerhalb des Moduls und 3000 VDC Kanal-zu-Kanal-Isolation
- Lineares Teilerverhältnis mit hoher Eingangsimpedanz
- Klemm-Stromwandler, Innendurchmesser Φ21 mm, 1,5 m Anschlusskabel
- Inklusive Kabel CA-040415 und Stromwandler ASO-0001
- Einfacher Anschluss in einem Metall-Hutschienengehäuse
220,00 € pro Stück
| 1-9 Stück | 220,00 € | |
|---|---|---|
| 10-30 Stück | 213,00 € | −3 % |
| ab 31 Stück | 209,00 € | −5 % |
Produktinformationen "DNM-831I-600V-500A Spannungsteiler und Stromwandler, 600 V / 500 A"
DNM-831I-600V-500A ist ein einkanaliger Signalwandler, der Spannungsteiler und Stromwandler in einem Metall-Hutschienengehäuse vereint. Er skaliert Hochspannungseingänge bis ±600 V und Hochstromeingänge bis ±500 A auf ±10 V herab, sodass sie von handelsüblichen analogen Eingangsmodulen mit niedrigem Pegel gelesen werden können, anstatt spezielle Hochleistungs-Messtechnik zu erfordern.
Die Isolation ist der Hauptgrund für die Auswahl dieses Geräts. Es bietet 3000 VDC Isolation innerhalb des Moduls und 3000 VDC zwischen den Kanälen, wodurch Störungen von der Hochspannungs- oder Hochstromseite vom Messsignal ferngehalten werden. Das lineare Teilerverhältnis und die hohe Eingangsimpedanz machen das skalierte Ausgangssignal einfach auszuwerten.
Dieser Bestellcode enthält das Kabel CA-040415 und den Stromwandler ASO-0001. Der Stromeingang verwendet einen Klemm-Stromwandler mit einem Innendurchmesser von Φ21 mm und einem 1,5 m langen Anschlusskabel. Weitere Nennwerte der DNM-800-Serie, wie die Varianten 600 V, 2000 A und 600 V, 200 A, sind separat aufgeführt.
Anwendungen
- Hochstrommessung mit analogen Eingangsmodulen wie I-7017, I-87017, M-7017RMS und I-87017W-RMS
- Hochspannungsmessung mit isolierten analogen ±10-V-Signalen
- Elektrische Überwachung in industriellen Schaltschränken
| Product type: | Signal conditioner |
|---|---|
| Analog inputs: | 2 |
| Analog outputs: | 2 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für Stromversorgungsleitung, Ein- und Ausgangskanäle, ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±3 kV für Stromversorgungsleitung |
| CT | |
| Typ | Clip |
| Innendurchmesser | Φ21 mm |
| Vorlaufkabel | 1.5 m |
| Analogeingang | |
| Kanäle | Hoher Strom: 1 Hohe Spannung: 1 |
| Typ | AC/DC-Strom AC/DC-Spannung |
| Bereich | Hoher Strom: ±500 A Hohe Spannung: ±600 VDC |
| Genauigkeit | Hoher Strom: 1 % des FSR Hohe Spannung: 1 % des FSR |
| Bandbreite | Hoher Strom: 0 ~ 50 kHz Hohe Spannung: 20 Hz ~ 20 kHz |
| Isolation | Hoher Strom: 2,5 kV @ 50 (60) Hz/1 min |
| Analogausgang | |
| Kanäle | Hoher Strom: 1 Hohe Spannung: 1 |
| Typ | AC/DC-Strom AC/DC-Spannung |
| Bereich | • Hoher Strom: ±10 VDC oder 10 VAC • Hohe Spannung: ±10 VDC oder 10 VAC |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.8 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 103 x 97 x 29 (W x L x D) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +75 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
