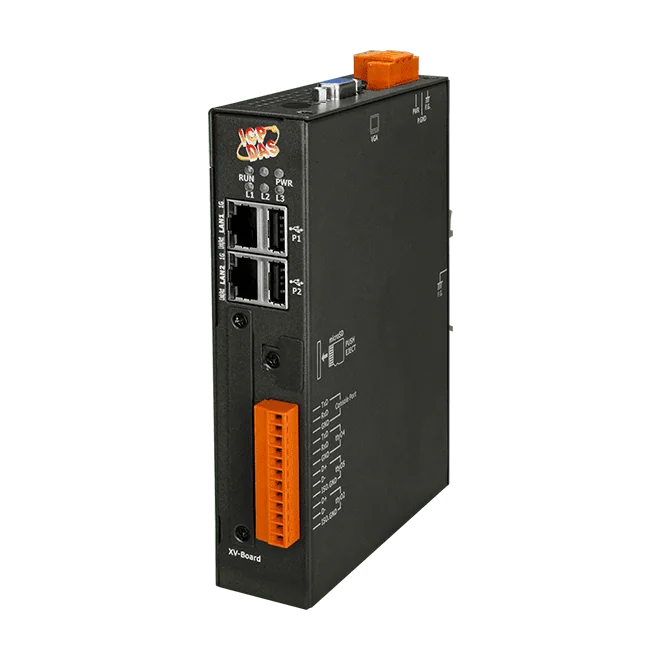

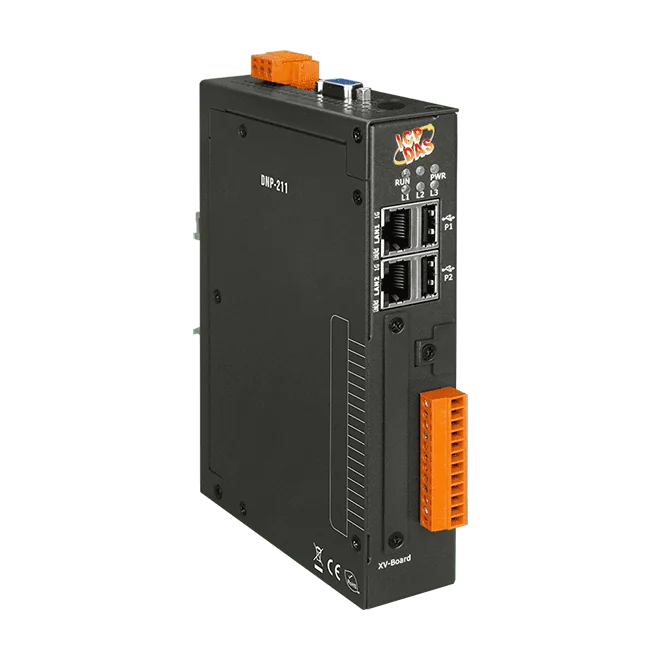

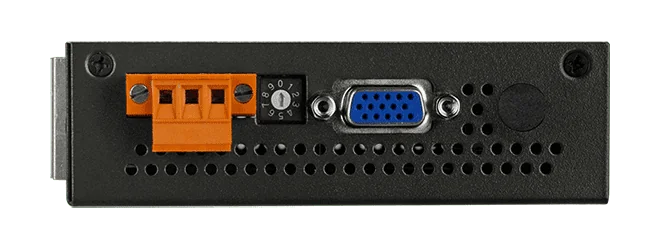

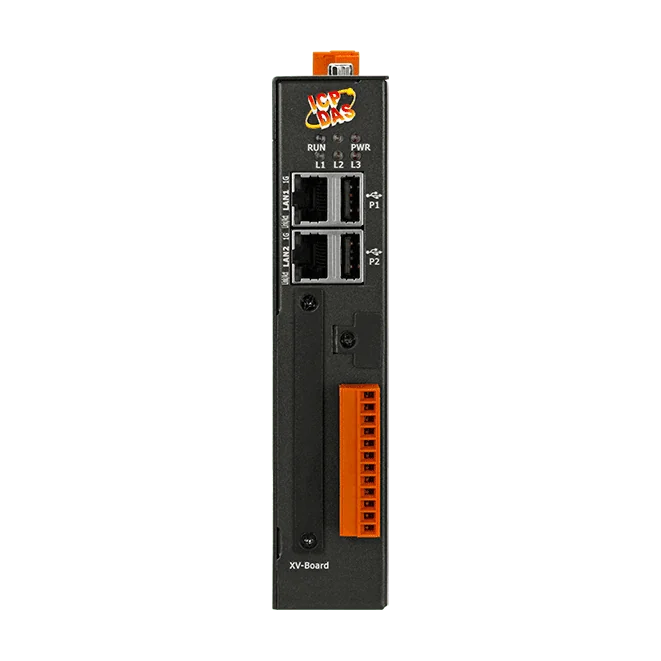

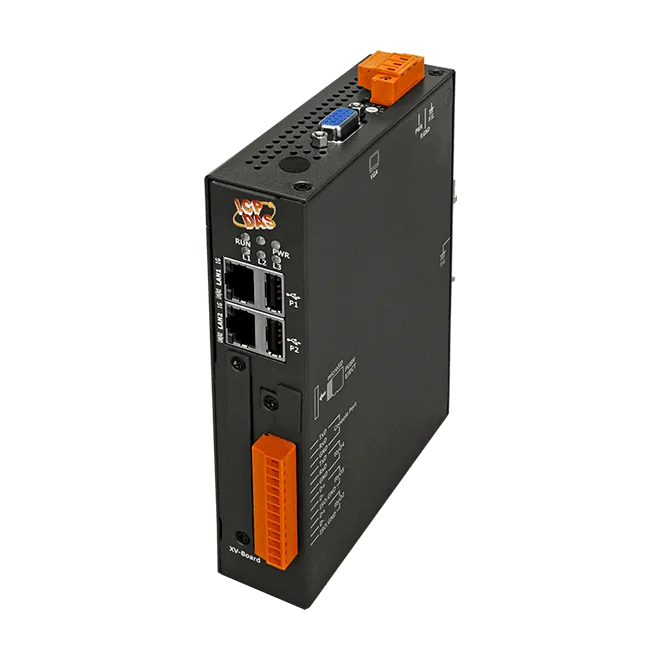

DNP-211 DNP3-Master zu Modbus-TCP-Server-Gateway
Gateway, das DNP3-Outstations als Master abfragt und deren Daten Modbus-TCP-Clients als Modbus-TCP-Server bereitstellt, ohne Änderungen am DNP3-Netz.
- Liest und schreibt DNP3-Outstation-Daten und stellt sie über eine Modbus-TCP-Server-Schnittstelle bereit
- DNP3-Seite unterstützt TCP-, UDP- und serielle Verbindungen
- Bis zu 32 DNP3-Outstations und 16 Modbus-TCP-Client-Verbindungen
- Unterstützt DNP3-Datengruppen 1, 10, 12, 20, 30, 40 und 41
- Modbus-Funktionscodes 1, 2, 3, 4, 15 und 16 werden unterstützt
- 8192 digitale I/O-Bits sowie 2048 Zähler- und Analogkanäle
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Produktinformationen "DNP-211 DNP3-Master zu Modbus-TCP-Server-Gateway"
Das DNP-211 CR verbindet DNP3-Feldgeräte mit Modbus-TCP-Mastern im Ethernet. Auf der DNP3-Seite arbeitet es als Master, liest von Outstations und schreibt an sie über TCP, UDP oder seriell. Auf der Modbus-Seite ist es ein Server, der Anfragen von Modbus-TCP-Clients entgegennimmt und diese entweder direkt beantwortet oder die zugehörigen DNP3-Daten weiterleitet.
Die Zuordnung zwischen DNP3-Punkten und Modbus-Adressen wird im DNP-211-Utility eingerichtet. So lassen sich bestehende DNP3-Netze einem Modbus-TCP-Host zugänglich machen, ohne die Feldgeräte neu zu verkabeln. Der Verbindungsstatus der Outstations ist außerdem über eine Modbus-Adresse abrufbar, sodass die überwachende Logik einen Verbindungsabbruch erkennen kann.
Die Kapazität umfasst bis zu 32 DNP3-Outstations und 16 Modbus-TCP-Client-Verbindungen, mit jeweils 8192 digitalen I/O-Bits sowie 2048 Kanälen für Zähler- und Analogpunkte. Das Gerät eignet sich für Ingenieure, die ein kompaktes Hutschienen-Gateway mit Metallgehäuse und einem weiten Versorgungsbereich von 12 bis 48 VDC benötigen.
Anwendungen
- Integration von DNP3-Outstations, RTUs und IEDs in Modbus-TCP-Mastersysteme
- SCADA-Kommunikation in Versorgungsunternehmen wie Strom- und Wasserversorgern
- Anbindung bestehender DNP3-Netze an Ethernet-basierte Modbus-TCP-Master
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Gehäuse: | Metall |
| Montage: | DIN-Schiene, Wand |
| Produkttyp: | Gateway |
| Protokoll: | DNP3, Modbus TCP |
| Schnittstelle: | Ethernet, RS-232, RS-485, USB |
| Stromeingang: | +12 ~ +48 VDC |
| Ports: | 2 |
| Isolation: | RS-485-Port 2500 VDC |
Technische Daten
| Software | |
|---|---|
| BS | Linux-Kernel 3.2.14 |
| Protokoll | Modbus TCP Server: • Funktion: 1, 2, 3, 4, 15, 16 • Verbindung: max. 16 Modbus TCP Clients DNP3 Master: • Verbindung: max. 32 DNP3 Outstations • Datengruppe: 1, 10, 12, 20, 30, 40, 41 • Datenpunkte: DI: 8192 DO: 8192 Zähler: 2048 AI: 2048 AO: 2048 |
| Service | SFTP-Server |
| Haupteinheit | |
| CPU | Cortex-A8, 1 GHz |
| Systemspeicher | 512 MB DDR3 SDRAM |
| Echtzeituhr | Ja (Sekunden, Minuten, Stunden, Wochentag, Monat, Jahr) |
| Watchdog-Timer | Ja, Duale Watchdog-Zeitüberwachung |
| Anzeige | |
| Signal | VGA (Analog RGB) |
| LED-Anzeigen | |
| Status | 1 x PWR (Power) 1 x RUN (Running) 1 x L1 1 x L2 1 x L3 |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (Konsole, nicht galvanisch getrennt) 1 x RS-232, nicht galvanisch getrennt 1 x RS-485, nicht galvanisch getrennt 1 x RS-485 (2500 VDC, galvanisch getrennt) |
| USB | |
| Ports | 2 |
| Spezifikation | USB 2.0 (Host) |
| Leistung | |
| Eingangsbereich | +12 VDC ~ +48 VDC |
| Leistungsaufnahme | 4.8 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 35 x 167 x 119 (W x L x H) |

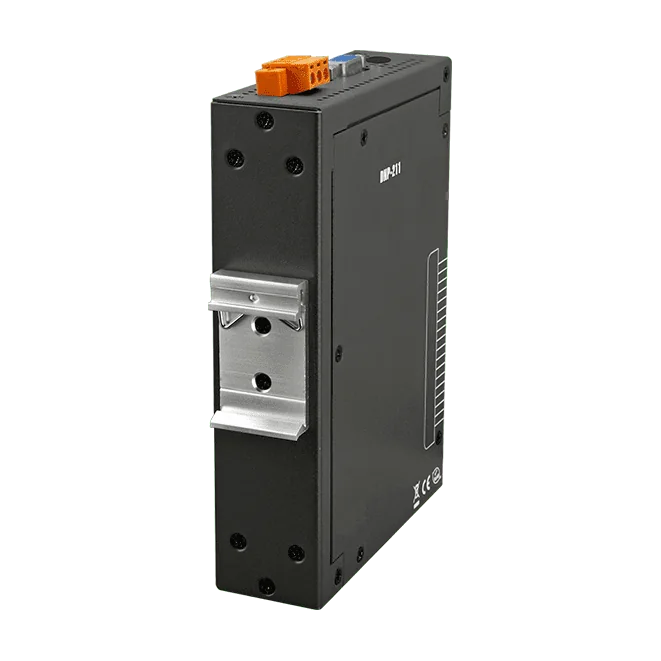

| Installation | DIN-Schiene oder Wandmontage (optional) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

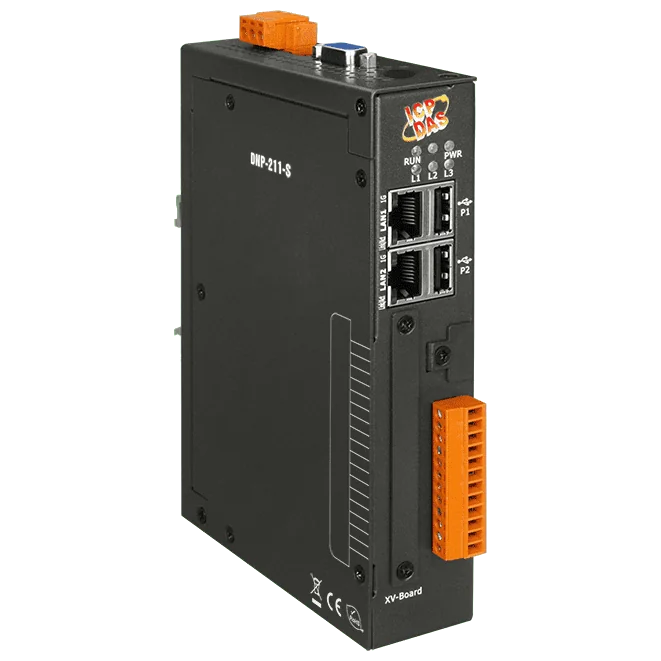

DNP-211-S verbindet Modbus-TCP-Feldgeräte mit DNP3-Leitstellen. Das Gateway fragt mehrere Modbus-TCP-Server ab und stellt deren Daten als eine einzige DNP3-Unterstation bereit. So kann eine Leitstelle die unterlagerten Geräte lesen und steuern, ohne einen nativen Modbus-Treiber zu benötigen.Das Gateway unterstützt DNP3 über RS-485, TCP/IP oder UDP sowie Binary-, Binary-Output-, Analog- und Analog-Output-Daten. Analogwerte können als Word, Int32, Float oder Double verarbeitet werden. Die Zuordnung zwischen Modbus-TCP-Adressen und DNP3-Punkten wird in der Konfigurationssoftware DNP-211-S eingerichtet. Auf der DNP3-Seite wird der Verbindungsstatus der Modbus-TCP-Verbindung gemeldet.Das Gerät eignet sich für Installationen in Energieversorgung und Wasserwirtschaft sowie für SCADA-Anwendungen. Es verfügt über ein Metallgehäuse, eine Versorgung mit 12 bis 48 VDC und eine Montage auf der DIN-Schiene oder optional an der Wand. Der zulässige Betriebstemperaturbereich liegt bei -25 bis +75 °C.AnwendungenIntegration von Modbus-TCP-Geräten in SCADA-LeitstellenKommunikation in der Energie- und WasserversorgungAnbindung von RTUs und IEDs an eine DNP3-Leitstelle
