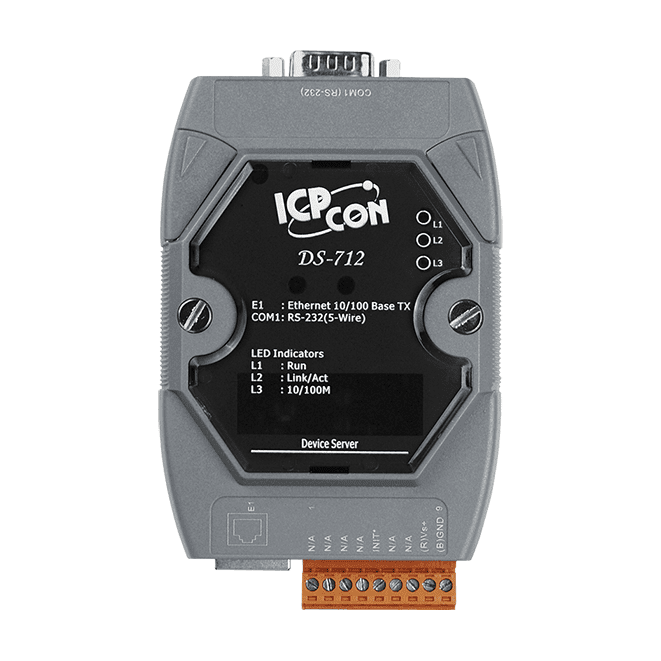

DS-712 Serial-to-Ethernet-Device-Server, 1 Port RS-232 (DB-9)
Serial-to-Ethernet-Device-Server mit einem male DB-9-RS-232-Port, der serielle Geräte über Virtual-COM-, TCP-Server- oder TCP-Client-Modi an ein 10/100-Base-TX-Netzwerk anbindet.
- Ein RS-232-Port an einem male DB-9-Stecker mit 5-adriger Schnittstelle und maximal 115200 bps Baudrate
- Anwendungsmodi Virtual COM, TCP-Server und TCP-Client
- Das Dienstprogramm VxComm unterstützt 32/64-Bit Windows 7 SP1, 10, 2012 und 2016
- 10/100-Base-TX-Ethernet an einem RJ-45-Port mit Autonegotiation und automatischer MDI/MDI-X-Erkennung
- Watchdog-Timer für den Einsatz in rauen Umgebungen, mit Verpolungsschutz der Versorgung
- ESD-Schutzschaltung am seriellen Port mit einer Festigkeit von +/-4 kV
158,00 € pro Stück
| 1-9 Stück | 158,00 € | |
|---|---|---|
| 10-30 Stück | 154,00 € | −3 % |
| ab 31 Stück | 151,00 € | −4 % |
Produktinformationen "DS-712 Serial-to-Ethernet-Device-Server, 1 Port RS-232 (DB-9)"
Der DS-712 CR bindet ein RS-232-Gerät ohne Änderung seiner seriellen Software in ein Ethernet-Netzwerk ein. Der integrierte COM-Port kann mit dem Dienstprogramm VxComm auf Windows-PCs als standardmäßiger virtueller COM-Port bereitgestellt werden. Alternativ kann das Gerät als TCP-Server oder TCP-Client für die direkte Socket-Kommunikation arbeiten.

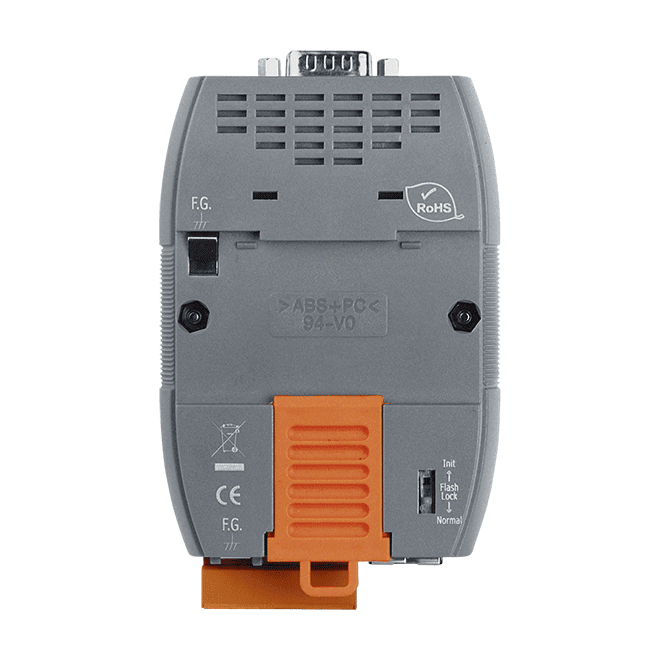

Da der Device-Server protokollunabhängig arbeitet, eignet er sich für eine breite Palette netzwerkfähiger Anwendungen. Der DS-712 CR verwendet einen male DB-9-Stecker mit einem 5-adrigen RS-232-Port und wird mit einer nicht stabilisierten Versorgung von 12 VDC bis +48 VDC betrieben, mit Verpolungsschutz. Das Kunststoffgehäuse lässt sich auf einer DIN-Schiene oder an der Wand montieren.
Wichtige Betriebsgrenzen sind eine maximale Baudrate von 115200 bps, ein Betriebstemperaturbereich von -25 bis +75 °C und eine Luftfeuchtigkeit von 5 bis 90 % r. F., nicht kondensierend. Das Gerät ist CE-, UKCA-, FCC-, RoHS- und WEEE-gelistet.
Anwendungen
- Fabrikautomation
- Gebäudeautomation
- Heimautomation
| Product type: | Serial-to-Ethernet device server |
|---|---|
| Protokoll: | TCP Client, TCP Server, Virtual COM |
| Interface: | 1 x RS-232 (DB-9 male) |
| Ports: | 1 serial, 1 Ethernet (10/100 Base-TX, RJ-45) |
| Power input: | 12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail / wall |
| Housing: | Kunststoff |
Technische Daten
| CPU-Modul | |
|---|---|
| CPU | 80186-80 MHz oder kompatibel |
| EEPROM | 16 KB; Datenerhalt: 40 Jahre. |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-Timer | Ja |
| LED-Anzeigen | |
| Status | 1 x Versorgung 2 x Ethernet |
| Ethernet | |
| Ports | 10/100 Base-TX, RJ-45-Port (Auto-Negotiation, Auto-MDI/MDI-X, LED-Anzeige) |
| COM-Anschlüsse | |
| Ports | 1 x 5-Draht-RS-232 |
| Baudrate | 115200 bps max. |
| Bias-Widerstand | Ja, 1 kΩ |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 7, 8: für COM1 |
| Stoppbit | 1: für COM1 |
| Knotenadresse | 254 (max.) |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 2.0 W |
| Stromversorgung über Klemmenblock | 12 VDC ~ +48 VDC (nicht geregelt) |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 72 mm x 118 mm x 35 mm (W x H x D) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 5 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
