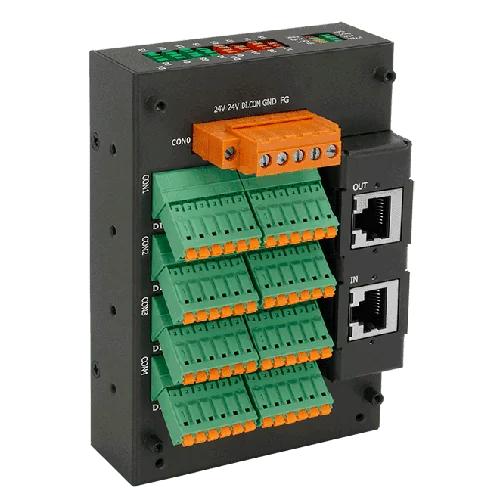

EC2-P16C16 EtherCAT-Slave-I/O-Modul, 16 DI- und 16 DO-Kanäle
EtherCAT-Slave-I/O-Modul mit 16 galvanisch getrennten digitalen Eingängen und 16 digitalen Ausgängen, Daisy-Chain-Verdrahtung über zwei RJ-45-Ports und bis zu 100 m zwischen den Stationen.
- EtherCAT-Slave mit On-the-fly-Verarbeitung und Node-IDs bis 256
- 16 digitale Eingänge und 16 digitale Ausgänge integriert
- Zwei RJ-45-Busports mit Daisy-Chain-Unterstützung, bis zu 100 m zwischen den Stationen (100BASE-TX)
- Eingangsisolation von 3750 VDC und Ausgangsisolation von 3000 VDC
- Konfigurierbare Einschaltwerte und Beibehaltung der Ausgänge nach Zustandswechsel der Zustandsmaschine
- Tiefpassfilterfunktion und LED-Anzeigen für den I/O-Status
235,00 € pro Stück
| 1-9 Stück | 235,00 € | |
|---|---|---|
| 10-30 Stück | 228,00 € | −3 % |
| ab 31 Stück | 223,00 € | −5 % |
Produktinformationen "EC2-P16C16 EtherCAT-Slave-I/O-Modul, 16 DI- und 16 DO-Kanäle"
EC2-P16C16 ist ein EtherCAT-Slave-Modul, das einem EtherCAT-Netzwerk 16 digitale Eingänge und 16 digitale Ausgänge hinzufügt. Die beiden RJ-45-Busanschlüsse erlauben es, Stationen im Daisy-Chain-Verfahren zu verketten, wodurch sich die Zahl der benötigten Kabel in einem verteilten System reduziert.
Die Eingänge verarbeiten Nassschalter in Sink- oder Source-Beschaltung sowie Trockenkontakte, und die Eingangskanäle sind mit 3750 VDC galvanisch getrennt. Die Ausgänge sind Open-Collector-Sink-Typen mit interner Freilaufdiode, ausgelegt für 500 mA pro Kanal und eine maximale Lastspannung von 40 VDC. Die Kanalzustände können aus den Prozessdaten gelesen oder über die LED-Anzeigen überprüft werden.
Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden, sodass konforme Master und Konfiguratoren direkt damit arbeiten können. Die Ausgangswerte beim Einschalten sind konfigurierbar, Ausgänge können nach einem Zustandswechsel der Zustandsmaschine beibehalten werden, und das Modul wird mit +24 VDC versorgt und nimmt 3 W auf.
Anwendungen
- Verteilte digitale I/O für EtherCAT-basierte Maschinen- und Automatisierungsnetzwerke
- Schalter- und Sensorüberwachung mit Nass- oder Trockenkontakten
- Digitale Ausgangssteuerung von Aktoren und Anzeigen innerhalb von EtherCAT-Systemen
| Product type: | I/O module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | 2 x RJ-45 |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Ports: | 2 x RJ45 |
| Isolation: | 3750 VDC (DI), 3000 VDC (DO) |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV Klasse B; Versorgung: 1 kV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ± 1 kV Klasse A |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | Nass (Sink & Source) / Trocken (Source) |
| Spannungspegel EIN | Nasskontakt: +10 V ~ +24 V Trockenkontakt: gegen GND geschlossen |
| Spannungspegel AUS | Nasskontakt: +4 V max. Trockenkontakt: offen |
| Isolation | 3750 VDC |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | Open-Collector (Sink), mit interner Freilaufdiode |
| Lastspannung | 40 VDC max. |
| Laststrom | 500 mA/Kanal (Senke) |
| Isolation | 3000 VDC |
| EtherCAT | |
| Ports | EtherCAT, 2 x RJ45 |
| Knoten-ID | Up to 256 |
| Abstand zwischen Stationen | Max. 100 m (100Base-Tx) |
| Datenübertragungsmedium | Ethernet/EtherCAT-Kabel (min. CAT5), geschirmt |
| Zykluszeit | 100 us |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +24 VDC |
| Leistungsaufnahme | 3 W |
| Mechanisch | |
| Gehäuse | Metall mit IP40 |
| Abmessungen (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
