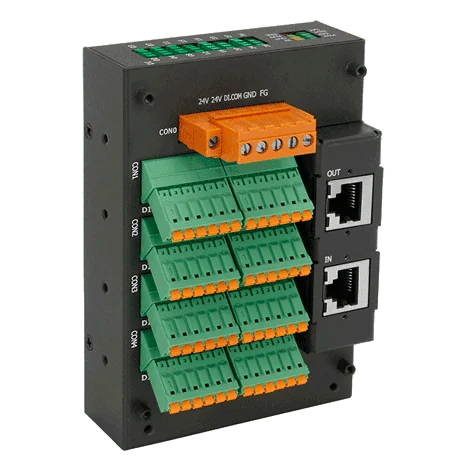

EC2-P32 EtherCAT-Slave-I/O-Modul, 32-Kanal isolierter Digitaleingang
EtherCAT-Slave-Modul mit 32 isolierten Digitaleingängen, zwei RJ-45-Bus-Ports für die Daisy-Chain-Verkabelung und abnehmbarer Klemmenleiste für skalierbare verteilte I/O.
- 32 isolierte Digitaleingänge, Isolationsspannung 3750 VDC
- Unterstützung für nasse (Sink und Source) und trockene (Source) Kontakte
- Zwei RJ-45-EtherCAT-Ports mit Daisy-Chain-Verbindung
- Bis zu 100 m zwischen den Stationen (100BASE-TX)
- Prozessdaten und LED-Anzeigen für den Eingangsstatus
- On-the-fly-Verarbeitung mit verteilten Uhren und 100 µs Zykluszeit
225,00 € pro Stück
| 1-9 Stück | 225,00 € | |
|---|---|---|
| 10-30 Stück | 218,00 € | −3 % |
| ab 31 Stück | 214,00 € | −5 % |
Produktinformationen "EC2-P32 EtherCAT-Slave-I/O-Modul, 32-Kanal isolierter Digitaleingang"
EC2-P32 ist ein EtherCAT-Slave-I/O-Modul, das 32 isolierte Digitaleingänge in ein EtherCAT-Netzwerk einbindet. Dank zweier RJ-45-Ports können die Module im Durchschleifbetrieb (Daisy-Chain) verkettet werden, wodurch die Verkabelung mit wachsender Anzahl an I/O-Punkten reduziert wird.
Die Eingangszustände stehen dem EtherCAT-Master als Prozessdaten zur Verfügung und werden zusätzlich über LED-Anzeigen am Modul angezeigt, sodass der Status bei der Inbetriebnahme und der Fehlersuche vor Ort geprüft werden kann. Das Modul unterstützt On-the-fly-Verarbeitung und verteilte Uhren mit einer Zykluszeit von 100 µs; die Eingänge verfügen über einen Tiefpassfilter. Jeder Eingang ist mit 3750 VDC galvanisch getrennt.
Wählen Sie den EC2-P32, wenn Sie eine kompakte Eingangsstation mit 32 Kanälen benötigen, die auf Hutschiene oder Wandmontage aufgebaut werden kann und sowohl nasse (Sink und Source) als auch trockene (Source) Kontakte unterstützt.
Anwendungen
- Verteilte Erfassung digitaler Eingänge in EtherCAT-Netzwerken
| Product type: | Remote I/O |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | 2 x RJ-45 |
| Digital inputs: | 32 |
| Ports: | 2 |
| Isolation: | 3750 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV Klasse B; Versorgung: 1 kV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| Surge (IEC 61000-4-5) | ± 1 kV Klasse A |
| Digitaleingang | |
| Kanäle | 32 |
| Typ | Nass (Sink & Source) / Trocken (Source) |
| Spannungspegel EIN | Nasskontakt: +10 V ~ +24 V Trockenkontakt: gegen GND geschlossen |
| Spannungspegel AUS | Nasskontakt: +4 V max. Trockenkontakt: offen |
| Isolation | 3750 VDC |
| EtherCAT | |
| Ports | EtherCAT, 2 x RJ45 |
| Knoten-ID | Up to 256 |
| Abstand zwischen Stationen | Max. 100 m (100Base-Tx) |
| Datenübertragungsmedium | Ethernet/EtherCAT-Kabel (min. CAT5), geschirmt |
| Zykluszeit | 100 us |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +24 VDC |
| Leistungsaufnahme | 3 W |
| Mechanisch | |
| Gehäuse | Metall mit IP40 |
| Abmessungen (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
