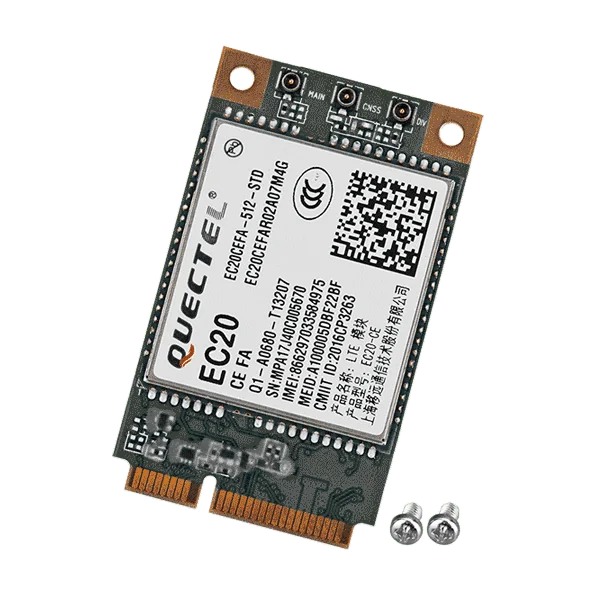

EC20-CE 4G IoT LTE Cat 4 Mini-PCIe-Modul, 150 Mbit/s Downlink
EC20-CE CR 4G IoT LTE Kategorie 4 Mini-PCIe-Modul für M2M- und IoT-Designs mit bis zu 150 Mbit/s Downlink und GSM/GPRS-Fallback, wo 4G oder 3G nicht verfügbar ist.
- LTE-Modul der Kategorie 4 für breitbandige IoT-Anwendungen, spezifiziert mit bis zu 150 Mbit/s Downlink und 50 Mbit/s Uplink
- Abwärtskompatibel zu EDGE- und GSM/GPRS-Netzen für Konnektivität über die 4G- und 3G-Abdeckung hinaus
- Standard-Mini-PCIe-Formfaktor für einfache Integration in Host-Geräte
- Unterstützt FDD-LTE B1/B3/B8 und TDD-LTE B38/B39/B40/B41
- Frequenzbänder WCDMA 900/2100 MHz und GSM 900/1800 MHz
- SMS-Unterstützung im 3G-Betrieb in den Modi MT, MO, CB, Text und PDU
211,00 € pro Stück
| 1-9 Stück | 211,00 € | |
|---|---|---|
| 10-30 Stück | 205,00 € | −3 % |
| ab 31 Stück | 201,00 € | −5 % |
Produktinformationen "EC20-CE 4G IoT LTE Cat 4 Mini-PCIe-Modul, 150 Mbit/s Downlink"
EC20-CE CR ist ein 4G-LTE-Modul der Kategorie 4 für Machine-to-Machine- und IoT-Anwendungen. Es nutzt den LTE-Funktionsumfang gemäß 3GPP Release 11 und liegt im standardmäßigen Mini-PCIe-Kartenformat vor, sodass es ohne eigenes Platinenlayout als Mobilfunk-Kommunikationsmodul in ein Host-Gerät eingebaut werden kann.
Im LTE-Betrieb erreicht es bis zu 150 Mbit/s im Downlink und 50 Mbit/s im Uplink. Da es abwärtskompatibel zu EDGE- und GSM/GPRS-Netzen ist, kann das Modul auch in abgelegenen Gebieten ohne 4G- oder 3G-Abdeckung eine Verbindung herstellen. Unterstützte LTE-Bänder sind FDD B1/B3/B8 und TDD B38/B39/B40/B41, dazu WCDMA 900/2100 MHz und GSM 900/1800 MHz für ältere Netze.
Der Betriebsbereich liegt bei -35 bis +75 °C, die Lagerung bei -40 bis +85 °C. Das Modul verfügt über die Zertifizierungen CCC, RoHS und WEEE und ist als in China hergestellt gekennzeichnet.
Anwendungen
- M2M-Kommunikation
- IoT-Geräte und Gateways
- Standorte mit eingeschränkter oder fehlender 4G- oder 3G-Abdeckung
| Product type: | LTE module |
|---|---|
| Interface: | Mini PCIe |
| Operating temperature: | -35 ~ +75 °C |
Technische Daten
| 2G-System | |
|---|---|
| Datenübertragungsrate | GPRS Downlink-Übertragung: max. 85,6 kbps; Uplink-Übertragung: max. 85,6 kbps |
| Frequenzband | 900/1800 MHz |
| GPRS-Multislot | GPRS-Klasse 10/8; GPRS-Stationsklasse B |
| Leistungsklasse | Klasse 4 (2 W @ 850/900 MHz) Klasse 1 (1 W @ 1800/1900 MHz) |
| SMS-Format | Senden: UCS2/7 Bit Empfangen: UCS2/7 Bit |
| 3G-System | |
| Datenübertragungsrate | DC-HSPA+ Downlink: max. 42 Mbit/s; Uplink: max. 5,76 Mbit/s WCDMA Downlink: max. 384 kbit/s; Uplink: max. 384 kbit/s |
| Frequenzband | WCDMA: 900/2100 MHz |
| Leistungsklasse | Klasse 3 (24 dBm +1/-3 dB) für WCDMA |
| SMS-Modus | MT-, MO-, CB-, Text- und PDU-Modus |
| 4G-System | |
| Datenübertragungsrate | LTE (Cat.4) Downlink: max. 150 Mbps; Uplink: max. 50 Mbps |
| Frequenzband | FDD LTE: B1/B3/B8 TDD LTE: B38/B39/B40/B41 |
| 5G-System | |
| Datenübertragungsrate | |
| Mechanisch | |
| Gehäuse | 30.0 x 51.0 x 4.9 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | -35°C ~ +75°C |
| Lagertemperatur | -40°C ~ +85°C |
Technische Daten laut Hersteller. Änderungen vorbehalten.
