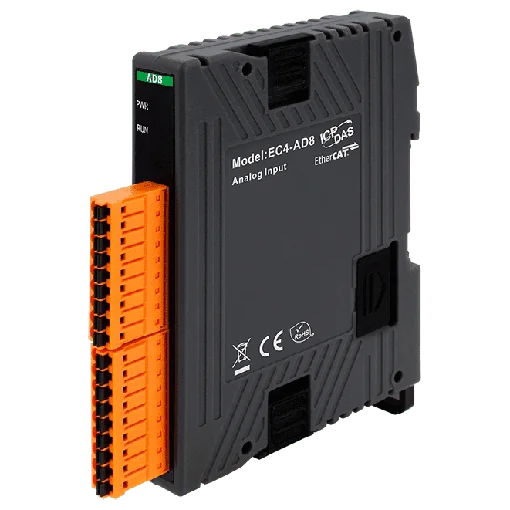

EC4-AD8 EtherCAT-SubDevice, Schlankes Analog-Eingangsmodul, 8-Kanal 16-Bit
Schlankes EtherCAT-SubDevice mit acht galvanisch getrennten differenziellen 16-Bit-Spannungseingängen, softwareseitig wählbare Bereiche 0~10 V und ±10/±5/±2,5 V sowie 2500 VDC Isolation.
- Acht differenzielle 16-Bit-Analogeingänge für Spannungssignale
- Softwareseitig wählbare Bereiche: 0~10 V, ±10 V, ±5 V und ±2,5 V
- 2500 VDC Isolation und ±35 VDC Überspannungsschutz
- 100 μs EtherCAT-Zykluszeit mit verteilten Uhren
- 0,05 % FSR Genauigkeit und 1 kHz Abtastrate pro Kanal
- Steckbarer Schraubklemmenanschluss für einfache Verdrahtung
261,00 € pro Stück
| 1-9 Stück | 261,00 € | |
|---|---|---|
| 10-30 Stück | 253,00 € | −3 % |
| ab 31 Stück | 248,00 € | −5 % |
Produktinformationen "EC4-AD8 EtherCAT-SubDevice, Schlankes Analog-Eingangsmodul, 8-Kanal 16-Bit"
Das EC4-AD8 ist ein schlankes EtherCAT-SubDevice zur Erfassung von Spannungssignalen an acht differenziellen Analogeingängen mit 16-Bit-Auflösung. Jeder Kanal ist galvanisch getrennt, mit 2500 VDC Isolation und ±35 VDC Überspannungsschutz. Damit eignet es sich für die Signalerfassung in störanfälligen oder elektrisch gemischten Schaltschränken.
Die Eingangsbereiche 0~10 V, ±10 V, ±5 V und ±2,5 V werden softwareseitig ausgewählt. Die Kanäle werden jeweils mit 1 kHz abgetastet, bei einer Genauigkeit von 0,05 % des FSR. Das Modul arbeitet mit einer EtherCAT-Zykluszeit von 100 μs und unterstützt verteilte Uhren (Distributed Clocks), sodass es innerhalb eines größeren Netzwerks synchronisiert werden kann. Kanalindividuelle Bereichs- und Filtereinstellungen werden nicht unterstützt, eine Leitungsbrucherkennung (Open-Wire-Erkennung) ist nicht vorhanden.
Ein steckbarer Schraubklemmenanschluss und ein Kunststoffgehäuse mit 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen) ermöglichen die Montage auf der Hutschiene oder an der Wand. Der Betriebstemperaturbereich liegt bei -25 ~ +70 °C, die Versorgung erfolgt mit +24 VDC bei 1,5 W.
Anwendungen
- Erfassung von Spannungssignalen in EtherCAT-basierten Automatisierungssystemen
- Dezentrale Analogüberwachung, die den Verkabelungsaufwand gegenüber einer Punkt-zu-Punkt-Verdrahtung reduziert
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 8 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (Luftentladung für Zufallspunkt) |
| Analogeingang | |
| Kanäle | 8 differenziell |
| Typ | Spannung |
| Bereich | 0~10 V, ±10 V, ±5 V, ±2,5 V (softwareseitig wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | 0,05 % of FSR |
| Abtastrate | 1 kHz pro Kanal |
| Überspannungsschutz | ±35 VDC |
| Individuelle Kanalkonfiguration | Ja (Bereichs- und Filtereinstellung wird nicht unterstützt) |
| Erkennung von Drahtbruch | No |
| Isolation | 2500 VDC |
| EtherCAT | |
| Zykluszeit | 100 μs |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +24 VDC |
| Leistungsaufnahme | 1.5 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 17.5 x 108 x 73 (B x L x T) (ohne Anschlüsse) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +70°C |
| Lagertemperatur | -30 ~ +80°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
