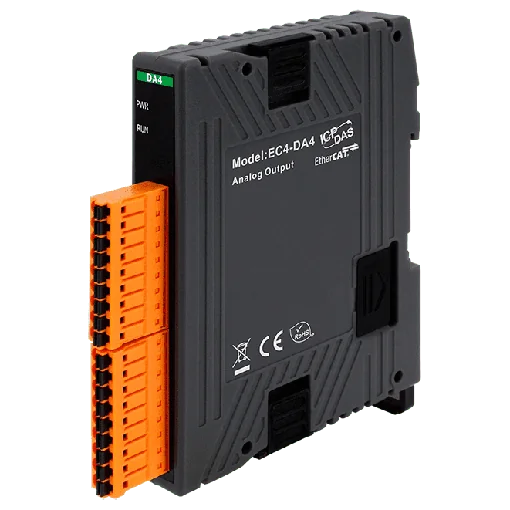

EC4-DA4 EtherCAT-SubDevice-Slim-Modul, 4-Kanal isolierter 12-Bit-Analogausgang
EtherCAT-SubDevice-Slim-I/O-Modul mit vier isolierten 12-Bit-Analogausgängen, wahlweise für Strom- oder Spannungsbereiche. Geeignet für DIN-Schienen- oder Wandmontage in verteilten Steuerungsnetzwerken.
- EtherCAT-SubDevice-Schnittstelle mit 100 μs Zykluszeit und verteilten Uhren
- Vier isolierte 12-Bit-Analogausgänge mit 2500 VDC Isolation
- Spannungs- und Strombereiche: ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA, 0 ~ 20 mA
- Genauigkeit von ±0,1 % FSR bei 25 °C
- Schlankes, 17,5 mm breites Kunststoffgehäuse für DIN-Schienen- oder Wandmontage
- Abnehmbarer Klemmenblock-Steckverbinder
222,00 € pro Stück
| 1-9 Stück | 222,00 € | |
|---|---|---|
| 10-30 Stück | 215,00 € | −3 % |
| ab 31 Stück | 210,00 € | −5 % |
Produktinformationen "EC4-DA4 EtherCAT-SubDevice-Slim-Modul, 4-Kanal isolierter 12-Bit-Analogausgang"
EC4-DA4 CR ist ein schlankes EtherCAT-SubDevice, das einem Steuerungsnetzwerk vier isolierte 12-Bit-Analogausgänge hinzufügt. Jeder Kanal lässt sich auf einen Spannungs- oder Strombereich einstellen, darunter ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA und 0 ~ 20 mA, sodass ein Modul eine breite Palette von Feldgeräten ansteuern kann.
Die Kommunikation erfolgt über EtherCAT mit einer Zykluszeit von 100 μs und Unterstützung für verteilte Uhren. Werden die Analogausgänge über den Bus statt über einzelne parallele Verdrahtung betrieben, reduziert sich die Anzahl der benötigten Kabel bei einer gegebenen Punktzahl, und die Ausgangswerte können softwareseitig überwacht werden. Das Modul hat die Konformitätsprüfung bestanden und ist für den Einsatz mit einer Reihe gängiger EtherCAT-MainDevices vorgesehen.
Das Gehäuse besteht aus Kunststoff und misst 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen). Es wird auf eine DIN-Schiene oder an einer Wand montiert und verwendet einen abnehmbaren Klemmenblock-Steckverbinder. Das Modul ist für den Betrieb von -25 bis +70 °C ausgelegt, wird mit +24 VDC versorgt und bietet 2500 VDC Isolation an den Ausgängen.
Anwendungen
- Verteilte Analogausgangssteuerung in EtherCAT-Netzwerken
- Ansteuerung von Spannungs- oder Stromsollwerten für Feldgeräte in Schalttafel- und Maschinensteuerungen
- Systeme, bei denen die Reduzierung der Verkabelung für Analogausgänge im Vordergrund steht
| Product type: | Analog output module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog outputs: | 4 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail or wall |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (Luftentladung für Zufallspunkt) |
| Analogausgang | |
| Kanäle | 4 |
| Bereich | ±5 V, ±10 V, 0 ~ 5V, 0 ~ 10V, 0 ~ 10 mA, 0 ~ 20 mA |
| Auflösung | 12-Bit |
| Genauigkeit | ±0,1 % des Endwerts (25 ℃) |
| Isolation | 2500 VDC |
| EtherCAT | |
| Zykluszeit | 100 μs |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +24 VDC |
| Leistungsaufnahme | 3.5 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 17.5 x 108 x 73 (B x L x T) (ohne Anschlüsse) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +70°C |
| Lagertemperatur | -30 ~ +80°C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
