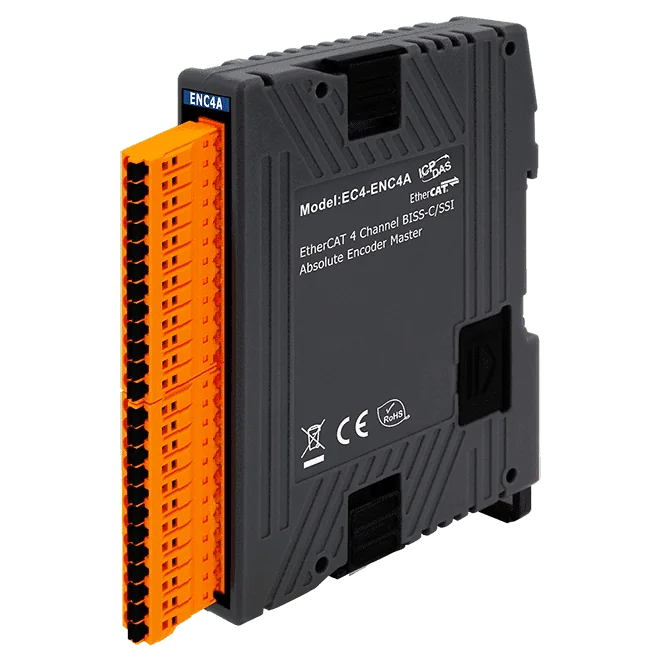

EC4-ENC4A EtherCAT-SubDevice-Modul, 4-Kanal SSI/BiSS-C-Encoder-Schnittstelle
Schlankes EtherCAT-SubDevice mit vier unabhängigen SSI- und BiSS-C-Absolutwertgeber-Kanälen, Positionsdaten bis 48 Bit, 10 MHz Übertragung und gleichzeitiger Abtastung.
- EtherCAT-SubDevice mit vier unabhängigen Absolutwertgeber-Kanälen
- SSI- und BiSS-C-Übertragungsschnittstellen (unidirektional)
- Positionsauflösung bis 48 Bit mit binärer oder Gray-Datenkodierung
- Maximale Übertragungsfrequenz von 10 MHz mit gleichzeitiger Abtastung aller Kanäle
- Automatische Kabellaufzeitkompensation im BiSS-C-Modus, unterstützt Leitungslängen bis 70 m
- Unterstützt die Betriebsarten Free-Run und Distributed Clock (DC)
758,00 € pro Stück
| 1-9 Stück | 758,00 € | |
|---|---|---|
| 10-30 Stück | 736,00 € | −3 % |
| ab 31 Stück | 720,00 € | −5 % |
Produktinformationen "EC4-ENC4A EtherCAT-SubDevice-Modul, 4-Kanal SSI/BiSS-C-Encoder-Schnittstelle"
Das EC4-ENC4A ist ein schlankes EtherCAT-SubDevice, das vier unabhängige Absolutwertgeber-Kanäle in ein EtherCAT-Netzwerk einbindet. Jeder Kanal liest SSI- oder BiSS-C-Geber (unidirektional), sodass ein einziges Modul mehrere Achsen abdecken kann; alle Kanäle werden gleichzeitig abgetastet.
Die Positionsdaten werden innerhalb des EtherCAT-Zyklus on the fly verarbeitet, und das Modul unterstützt sowohl den Free-Run- als auch den Distributed-Clock-(DC-)Betrieb. Die Auflösung der Geberposition beträgt bis zu 48 Bit, einschließlich Fehler- und Warnbits sowie CRC im BiSS-C-Modus. Die Übertragung erfolgt mit bis zu 10 MHz, und die Kabellaufzeiten bei BiSS-C werden automatisch kompensiert, bei Leitungslängen von bis zu 70 m.
Das Modul nimmt maximal 4,5 W aus einer 24-V-DC-Versorgung auf und verfügt über ein Kunststoffgehäuse für die Montage auf der DIN-Schiene oder an der Wand. Es ist für den Betrieb von -25 bis +75 °C spezifiziert, die Gebereingänge sind mit 2000 VDC fotoisoliert.
Anwendungen
- Präzise Positionsmessung
| Product type: | EtherCAT SubDevice |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | BiSS-C, SSI |
| Isolation: | 2000 VDC |
| Power input: | +24 V DC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV Klasse B; Versorgung: 1 kV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jeden Kanal |
| LED-Anzeigen | |
| Status | Power, EtherCAT-Status |
| Encodereingang | |
| Anzahl der Achsen | 4x Encoder-Kanal (0–3) |
| Auflösung | max. 48 Bit Position |
| Abtasttyp | Gleichzeitig |
| Übertragungsschnittstelle | SSI-Modus BiSS-C-Modus |
| Photo-Isolation | 2000 VDC |
| Eingangspegel | 5 V (Standard) |
| Frequenz | 10 MHz |
| EtherCAT | |
| Protokoll | EtherCAT |
| Zykluszeit | 200 μs |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +24 V DC |
| Leistungsaufnahme | Maximal 4,5 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 17.5 × 108 × 90 (W × L × D) |
| Installation | DIN-Schiene oder Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 %, keine Kondensation |
Technische Daten laut Hersteller. Änderungen vorbehalten.
