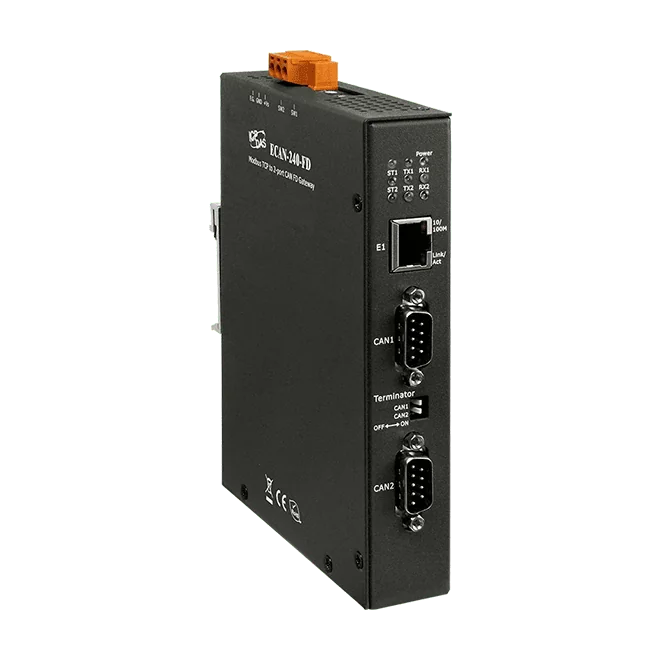

ECAN-240-FD Modbus-TCP-zu-2-Port-CAN-FD-Gateway
Modbus-TCP-zu-2-Port-CAN-FD-Gateway mit zwei CAN-Bus-Schnittstellen, Unterstützung für CAN 2.0 A/B und FD sowie Hutschienenmontage zur Anbindung von CAN-Netzwerken an Ethernet.
- Zwei CAN-Bus-Schnittstellen, jeweils auf einem 9-poligen D-Sub-Steckverbinder
- Unterstützung für CAN 2.0 A/B und CAN FD, kompatibel mit ISO 11898-2
- CAN FD zwischen ISO- und Nicht-ISO-Standard (Bosch) umschaltbar
- CAN-FD-Datenfeld-Bitraten von 100 kbps bis 10000 kbps; CAN-Bitraten von 10 kbps bis 1000 kbps
- Integrierter DIP-Schalter für den 120-Ω-Abschlusswiderstand
- Modbus TCP über 10/100Base-TX-Ethernet über einen RJ-45-Port
411,00 € pro Stück
| 1-9 Stück | 411,00 € | |
|---|---|---|
| 10-30 Stück | 398,00 € | −3 % |
| ab 31 Stück | 390,00 € | −5 % |
Produktinformationen "ECAN-240-FD Modbus-TCP-zu-2-Port-CAN-FD-Gateway"
Das ECAN-240-FD verbindet CAN- und CAN-FD-Netzwerke über das industrielle Protokoll Modbus TCP mit Ethernet. Eine Ethernet-basierte Steuerung oder ein SCADA-System erhält so über einen einzigen RJ-45-Port Zugriff auf zwei CAN-Bus-Netzwerke. CAN-Geräte lassen sich damit ohne eigene Gateway-Software in ein übergeordnetes Industrienetzwerk einbinden.
Das Modul bietet zwei CAN-Bus-Schnittstellen, jeweils auf einem 9-poligen D-Sub-Steckverbinder, und unterstützt CAN 2.0 A/B sowie CAN FD gemäß ISO 11898-2. CAN FD lässt sich zwischen dem ISO- und dem Nicht-ISO-Standard (Bosch) umschalten. Ein integrierter DIP-Schalter aktiviert oder deaktiviert den 120-Ω-Abschlusswiderstand an jedem Bus.
Neben dem Betrieb als Modbus-TCP-Server kann das Gateway auch im TCP/UDP-Transparentmodus für CAN- und CAN-FD-Frames oder im CAN-Pair-Modus betrieben werden. Im CAN-Pair-Modus werden zwei CAN-Netzwerke über Ethernet per UDP verbunden. Die Bestellnummer ECAN-240-FD CR bezeichnet die RoHS-konforme Ausführung dieses Modells.
Anwendungen
- Modbus-TCP-Zugriff auf CAN- und CAN-FD-Geräte
- TCP/UDP-Transparentkommunikation zwischen CAN-Geräten und Ethernet-Clients
- CAN-Pair-Verbindung zweier CAN-Netzwerke über Ethernet per UDP
| Product type: | CAN gateway |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | 10/100 Base-TX, CAN FD |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung, 3 x CAN1-Status, 3 x CAN2-Status |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP, HTTP, BOOTP, TFTP |
| CAN | |
| Ports | 2 |
| Spezifikation | ISO 11898-2, CAN 2.0 A/B und FD |
| Baudrate | CAN-Bitraten: 10 k ~ 1 M bps, CAN-FD-Bitraten für Datenfeld: 100 k ~ 10 M bps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | DIP-Schalter für den 120-Ω-Abschlusswiderstand |
| Filter | Ja |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1.2 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 122.0 x 160.0 x 28.0 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
