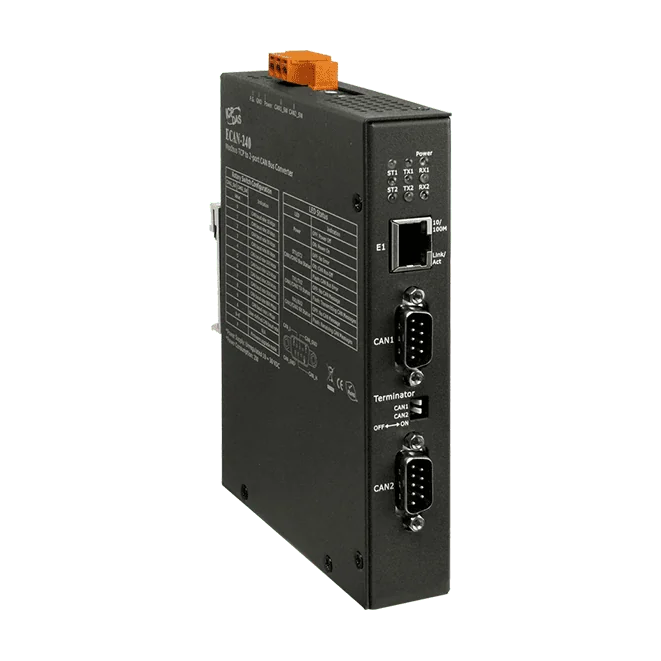

ECAN-240 Modbus TCP zu 2-Port-CAN-Bus-Gateway
Modbus-TCP-zu-2-Port-CAN-Bus-Gateway zur Anbindung zweier CAN-Netzwerke an Ethernet, mit galvanisch getrennten CAN-Schnittstellen und DIN-Hutschienenmontage.
- Modbus-TCP-Server-Gateway zwischen Ethernet und zwei CAN-Bus-Netzwerken
- Zwei CAN-Schnittstellen an 9-poligen D-Sub-Steckern, konform zu ISO 11898-2
- Unterstützt CAN 2.0A und CAN 2.0B mit Baudraten von 10 kbit/s ~ 1 Mbit/s, eingestellt über Drehschalter
- Integrierter 120-Ohm-Abschlusswiderstand, per DIP-Schalter aktivier- oder deaktivierbar
- 3000 VDC DC-DC- und 2500 Vrms Optokoppler-Trennung auf der CAN-Seite
- Paarverbindung zwischen CAN-Netzwerken über TCP oder UDP
380,00 € pro Stück
| 1-9 Stück | 380,00 € | |
|---|---|---|
| 10-30 Stück | 369,00 € | −3 % |
| ab 31 Stück | 361,00 € | −5 % |
Produktinformationen "ECAN-240 Modbus TCP zu 2-Port-CAN-Bus-Gateway"
ECAN-240 CR ist ein Modbus-TCP-zu-2-Port-CAN-Bus-Gateway. Es verbindet zwei CAN-Bus-Netzwerke mit einem Ethernet-Netz, sodass CAN-Geräte von Modbus-TCP-Clients aus erreichbar sind und die beiden CAN-Segmente über das Modul Daten austauschen können.
Jede der beiden CAN-Schnittstellen entspricht ISO 11898-2 und unterstützt CAN-2.0A- und CAN-2.0B-Frames. Die Baudraten von 10 kbit/s bis 1 Mbit/s werden über Drehschalter eingestellt. Ein integrierter 120-Ohm-Abschlusswiderstand wird per DIP-Schalter aktiviert oder deaktiviert. Die CAN-Ports sind galvanisch getrennt, mit 3000 VDC für die DC-DC-Trennung und 2500 Vrms für die Optokoppler-Stufe.
Neben dem Betrieb als Modbus-TCP-Server bietet das Gateway eine Paarverbindung zwischen CAN-Netzwerken über TCP oder UDP sowie einen transparenten Modus, in dem TCP (Port 10003) oder UDP (Port 57540) Pakete mit CAN-Frames für eigene Software transportieren. Das Metallgehäuse ist für den Betrieb bei -25 ~ +75 °C ausgelegt und wird auf einer DIN-Hutschiene montiert.
Anwendungen
- Einbindung von CAN-Geräten in industrielle Modbus-TCP-Netzwerke
- Verbindung zweier CAN-Bus-Segmente über Ethernet per Paarverbindung
- Eigene TCP- oder UDP-Anwendungen, die direkt auf CAN-Frames zugreifen
| Product type: | CAN Bus Gateway |
|---|---|
| Protokoll: | Modbus TCP |
| Interface: | CAN, Ethernet |
| Ports: | 1 Ethernet, 2 CAN |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Versorgung 6 x CAN-Status |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100Base-T(X) |
| Protokoll | Modbus TCP Server, TCP, UDP, HTTP |
| Socket-Anschlüsse | 8 für TCP, 1 für UDP |
| CAN | |
| Ports | 2 |
| Spezifikation | ISO 11898-2 CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integrierter 120-Ohm-Abschlusswiderstand, aktiviert/deaktiviert über DIP-Schalter |
| Filter | Ja |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 2 W |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 106.8 x 146.8 x 25.9 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
