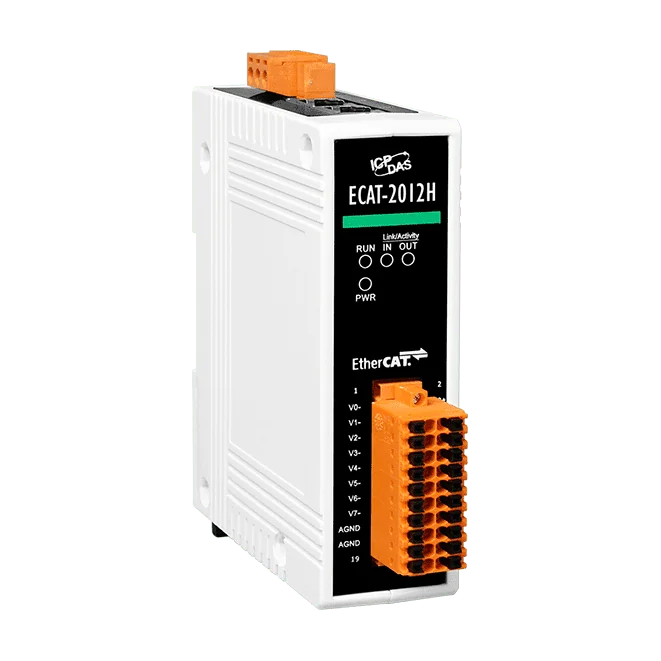

ECAT-2012H EtherCAT-SubDevice-I/O-Modul, 16-Bit, 16-Kanal Analogeingang
16-Bit-EtherCAT-SubDevice-Analogeingangsmodul mit 8 differenziellen oder 16 single-ended Kanälen, per Software wählbaren Spannungs- und Strombereichen und Durchschleifverkabelung.
- 16-Bit-Analogeingänge: 8 differenzielle oder 16 single-ended Kanäle, per Software wählbar
- Spannungs- und Strombereiche, u. a. 0~10 V, ±10 V, 0~20 mA und 4~20 mA, per Software wählbar
- Genauigkeit von 0,05 % FSR mit Überspannungsschutz von ±35 VDC
- Zwei RJ-45-EtherCAT-Anschlüsse mit Durchschleifbetrieb, bis zu 100 m zwischen den Stationen (100BASE-TX)
- Geprüft mit dem EtherCAT-Konformitätstestwerkzeug
- 1 ms Zykluszeit mit On-the-fly-Verarbeitung
579,00 € pro Stück
| 1-9 Stück | 579,00 € | |
|---|---|---|
| 10-30 Stück | 562,00 € | −3 % |
| ab 31 Stück | 550,00 € | −5 % |
Produktinformationen "ECAT-2012H EtherCAT-SubDevice-I/O-Modul, 16-Bit, 16-Kanal Analogeingang"
Der ECAT-2012H ist ein EtherCAT-SubDevice, das 16-Bit-Analogeingänge in ein EtherCAT-Netzwerk einbindet. Die Kanäle lassen sich per Software als 8 differenzielle oder 16 single-ended Eingänge konfigurieren. Jeder Eingang akzeptiert Spannungs- oder Stromsignale in Bereichen von 0~10 V bis ±20 mA sowie 4~20 mA. Der Eingangsstatus wird über die Prozessdaten zurückgemeldet, sodass ein EtherCAT-Main-Device oder ein Konfigurationstool ihn direkt auslesen kann.
Zwei RJ-45-Busanschlüsse ermöglichen die Verkettung der Module im Durchschleifbetrieb. Das reduziert den Verkabelungsaufwand und vereinfacht die Installation. Stern-, Linien- und Ringtopologien werden unterstützt, bei bis zu 100 m Abstand zwischen den Stationen über 100BASE-TX. Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden. Der MCU verarbeitet den Netzwerkverkehr effizient mit On-the-fly-Verarbeitung und einer Zykluszeit von 1 ms.
Das Modul eignet sich für Maschinenbauer und Systemintegratoren in den Bereichen Halbleiterfertigungsanlagen, Umformtechnik, Verpackungstechnik, Spritzguss, Montagesysteme, Drucktechnik und Robotik. Die steckbare Klemmleiste, die LED-Anzeigen und die Hutschienenmontage erleichtern den Einbau in Schaltschränke.
Anwendungen
- Halbleiterfertigungsanlagen
- Umformtechnik
- Verpackungstechnik
- Spritzguss
- Montagesysteme
- Drucktechnik
- Robotik
| Product type: | Analog Input Module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 16 S.E / 8 Diff. |
| Ports: | 2 x RJ-45 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Versorgung: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Kanal |
| Surge (IEC 61000-4-5) | ± 1 kV Klasse A |
| Analogeingang | |
| Kanäle | 8 differenziell oder 16 Single-Ended (softwareauswählbar) |
| Typ | Spannung, Strom |
| Bereich | 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA oder ±4~20 mA (softwareseitig wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | 0,05 % of FSR |
| Abtastrate | 1 kHz pro Kanal (max. bei 6 aktivierten Kanälen) |
| Überspannungsschutz | ±35 VDC |
| Individuelle Kanalkonfiguration | Ja (Bereichs- und Filtereinstellung wird nicht unterstützt) |
| Erkennung von Drahtbruch | No |
| EtherCAT | |
| Ports | 2 x RJ-45 |
| Abstand zwischen Stationen | 100 m max. (100Base-TX) |
| Datenübertragungsmedium | Ethernet/EtherCAT-Kabel (min. CAT5), geschirmt |
| Zykluszeit | 1 ms |
| Verteilte Uhren | N/A |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 4 W max. |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
