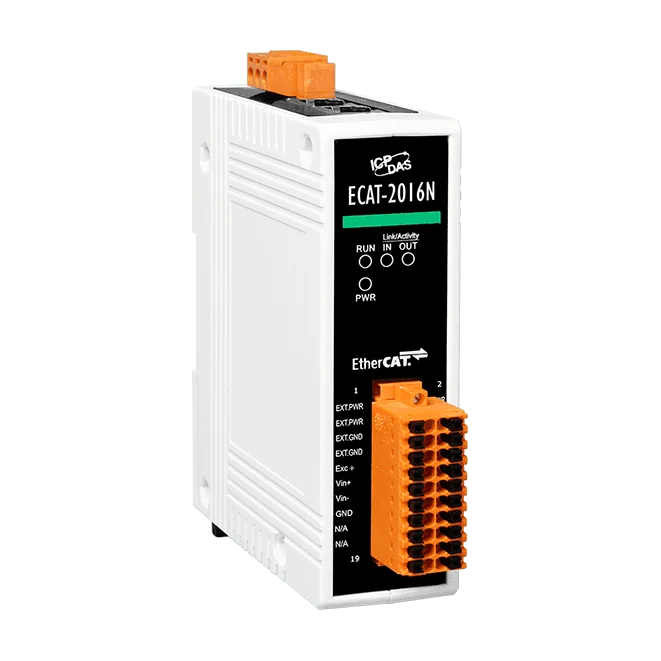

ECAT-2016N EtherCAT SubDevice I/O-Modul, 1-Kanal 16-Bit Dehnungsmessstreifen-Eingang
EtherCAT-SubDevice mit einem 16-Bit-Eingangskanal für Vollbrücken-Dehnungsmessstreifen- und Wägezellensignale, Abtastung mit 1k Hz pro Kanal und geeignet für Durchschleifverkabelung.
- Einzelner 16-Bit-Dehnungsmessstreifen-Eingang für Vollbrücken-Wägezellen, softwareseitig wählbare Bereiche von ±10 mV bis ±1,25 V
- Abtastung mit 1k Hz pro Kanal bei einer Zykluszeit von 1 ms
- Zwei RJ-45-EtherCAT-Ports für Durchschleifverkabelung sowie Stern-, Linien- oder Ringtopologie, bis zu 100 m zwischen den Stationen
- Leistungsstarker MCU verarbeitet den Netzwerkverkehr effizient mit On-the-fly-Verarbeitung
- Konformitätsgeprüftes EtherCAT-SubDevice
- Galvanisch getrennte Ein- und Ausgangsschaltung mit ±4 kV Kontakt-ESD sowie ±1 kV EFT- und Surge-Schutz
286,00 € pro Stück
| 1-9 Stück | 286,00 € | |
|---|---|---|
| 10-30 Stück | 278,00 € | −3 % |
| ab 31 Stück | 272,00 € | −5 % |
Produktinformationen "ECAT-2016N EtherCAT SubDevice I/O-Modul, 1-Kanal 16-Bit Dehnungsmessstreifen-Eingang"
ECAT-2016N ist ein EtherCAT-SubDevice, das einen einzelnen Dehnungsmessstreifen-Kanal in ein EtherCAT-Netzwerk einbindet. Es wird direkt an eine Widerstandsbrücke angeschlossen, sodass Wägezellen und ähnliche Vollbrücken-Sensoren ohne separate Signalaufbereitung ausgelesen werden können. Der Eingangsbereich ist softwareseitig von ±10 mV bis ±1,25 V wählbar, und jeder Messwert steht dem EtherCAT-Main-Device über Prozessdaten zur Verfügung.
Zwei RJ-45-Ports ermöglichen die Durchschleifverkabelung des Moduls, was die Verdrahtung vereinfacht und die benötigte Infrastruktur reduziert. Das Netzwerk kann in Stern-, Linien- oder Ringtopologie aufgebaut werden, mit bis zu 100 m zwischen den Stationen über 100BASE-TX. Das Modul hat eine Zykluszeit von 1 ms und eine galvanisch getrennte Ein- und Ausgangsschaltung. Der EMV-Schutz ist gemäß IEC 61000-4-2, -4-4 und -4-5 ausgelegt.
Das Modul verfügt über einen abnehmbaren Klemmenblock, LED-Anzeigen und ein Kunststoffgehäuse für die Hutschienenmontage. Es arbeitet mit +10 VDC bis +30 VDC und im Temperaturbereich von -25 ~ +75 °C. Beachten Sie, dass Bereichs- und Filtereinstellungen nicht kanalweise unterstützt werden und keine Drahtbrucherkennung vorhanden ist.
Anwendungen
- Halbleiterfertigungsanlagen
- Umformtechnik
- Verpackungstechnik
- Spritzgießmaschinen
- Montagesysteme
- Druckmaschinen
- Robotik
| Product type: | Strain gauge input module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Analog inputs: | 1 |
| Ports: | 2 x RJ-45 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Versorgung: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Kanal |
| Surge (IEC 61000-4-5) | ± 1 kV Klasse A |
| Dehnungsmessstreifen, Wägezelleneingang | |
| Kanäle | 1 |
| Typ | Dehnungsmessstreifen |
| Bereich | ±1,25 V, ±600 mV, ±300 mV, ±125 mV, ±80 mV, ±60 mV, ±40 mV, ±30 mV, ±20 mV, ±15 mV, ±10 mV (per Software wählbar) |
| Verdrahtung | Vollbrücke |
| Genauigkeit | ±0,1 % des Endwerts |
| Auflösung | 16-Bit |
| Abtastrate | 1 kHz pro Kanal |
| Individuelle Kanalkonfiguration | Ja (Bereichs- und Filtereinstellung wird nicht unterstützt) |
| Erkennung von Drahtbruch | No |
| Überspannungsschutz | ±35 VDC |
| Erregerspannungsausgang | |
| Kanäle | 1 |
| Bereich | + 10 V |
| EtherCAT | |
| Ports | 2 x RJ-45 |
| Abstand zwischen Stationen | 100 m max. (100Base-TX) |
| Datenübertragungsmedium | Ethernet/EtherCAT-Kabel (min. CAT5), geschirmt |
| Zykluszeit | 1 ms |
| Verteilte Uhren | N/A |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 4 W max. |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
