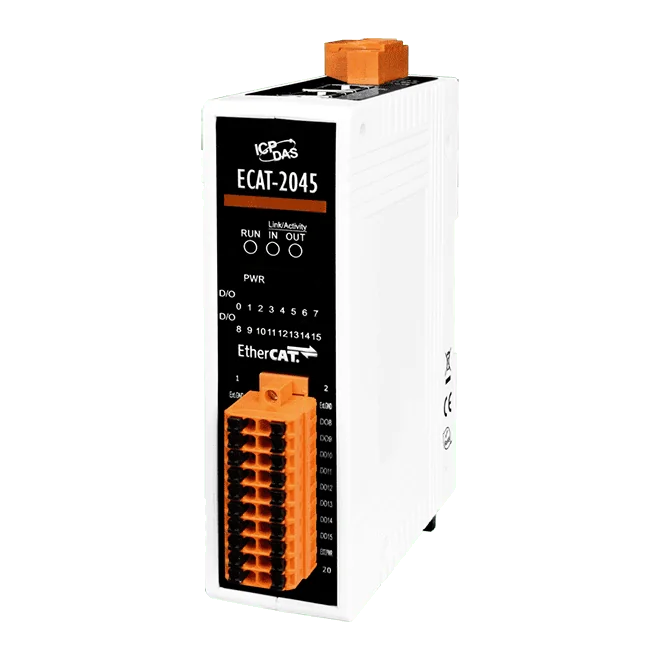

ECAT-2045 EtherCAT-SubDevice-I/O-Modul, isoliert, 16-Kanal-Digitalausgang (Sink, NPN)
EtherCAT-SubDevice-Modul mit 16 isolierten NPN-Sink-Digitalausgängen, 700 mA pro Kanal, zwei RJ-45-Busports für Daisy-Chain-Verdrahtung und DIN-Schienenmontage.
- 16 isolierte digitale Ausgänge, Open-Collector-Sink (NPN), 700 mA pro Kanal
- Lastspannung +3,5 VDC bis +50 VDC, Isolation 3750 Vrms
- Zwei RJ-45-EtherCAT-Ports für Daisy-Chain-, Stern-, Linien- und Ringtopologien
- Bis zu 100 m zwischen Stationen (100BASE-TX), 200 µs Zykluszeit, verteilte Uhren
- ESD-Schutz ±4 kV Kontaktentladung pro Kanal
- LED-Anzeigen für den Ausgangsstatus sowie Ausgangsstatus in den Prozessdaten
150,00 € pro Stück
| 1-9 Stück | 150,00 € | |
|---|---|---|
| 10-30 Stück | 145,00 € | −3 % |
| ab 31 Stück | 142,00 € | −5 % |
Produktinformationen "ECAT-2045 EtherCAT-SubDevice-I/O-Modul, isoliert, 16-Kanal-Digitalausgang (Sink, NPN)"
Das ECAT-2045 CR ergänzt ein EtherCAT-Netzwerk um 16 isolierte digitale Ausgänge. Jeder Ausgang ist ein Open-Collector-Sink-Ausgang (NPN) mit einer Nennleistung von 700 mA pro Kanal bei einer Lastspannung von +3,5 VDC bis +50 VDC und kann so eine breite Palette von DC-Lasten direkt von den Modulausgängen aus ansteuern.
Zwei RJ-45-Ports ermöglichen die Verkettung der Module im Daisy-Chain-Betrieb, und das Modul kann in Stern-, Linien- oder Ringtopologien eingesetzt werden. Die Stationen können über 100BASE-TX bis zu 100 m voneinander entfernt sein, und das Modul unterstützt verteilte Uhren mit einer Zykluszeit von 200 µs. Der Ausgangsstatus ist sowohl in den Prozessdaten als auch über LED-Anzeigen neben jedem Ausgang sichtbar.
Das Modul wurde mit dem EtherCAT-Konformitätstestwerkzeug geprüft, sodass es von jedem EtherCAT-Hauptgerät bzw. Konfigurator konfiguriert werden kann. Der ESD-Schutz von ±4 kV Kontaktentladung pro Kanal und die Isolation von 3750 Vrms eignen sich für Installationen in elektrisch störanfälligen Umgebungen. Das Modul wird auf einer DIN-Schiene montiert und arbeitet im Temperaturbereich von -25 bis +75 °C.
Anwendungen
- Halbleiterfertigungsanlagen
- Umformtechnik
- Verpackungstechnik
- Spritzgießmaschinen
- Montagesysteme
- Druckmaschinen
- Robotik
| Product type: | Digital output module |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Digital outputs: | 16 |
| Ports: | 2 x RJ-45 |
| Isolation: | 3750 Vrms |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EMS-Schutz | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Versorgung: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV Kontakt für jeden Kanal |
| Surge (IEC 61000-4-5) | ± 1 kV Klasse A |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | Open-Collector (Sink, NPN) |
| Lastspannung | +3,5 VDC ~ +50 VDC |
| Laststrom | 700 mA/Kanal |
| Isolation | 3750 Vrms |
| EtherCAT | |
| Ports | 2 x RJ-45 |
| Abstand zwischen Stationen | 100 m max. (100Base-TX) |
| Datenübertragungsmedium | Ethernet/EtherCAT-Kabel (min. CAT5), geschirmt |
| Zykluszeit | 200 us |
| Verteilte Uhren | Ja |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 4 W max. |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
