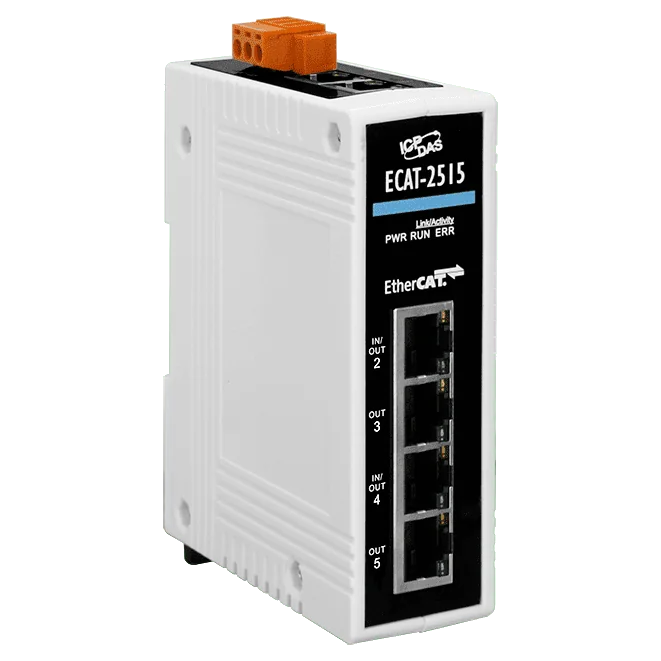

ECAT-2515 EtherCAT-Junction-SubDevice-Modul, 6 Ports
EtherCAT-Junction-SubDevice-Modul mit sechs RJ-45-Ports (1 IN, 5 OUT) für die Zweigverkabelung von EtherCAT-Netzwerken, ausgelegt für bis zu 100 m zwischen Stationen (100BASE-TX).
- Sechs RJ-45-Ports: 1 IN und 5 OUT für Zweig- oder Daisy-Chain-Verkabelung
- Unterstützt Daisy-Chain- und Sternverbindung
- Bis zu 100 m zwischen Stationen (100BASE-TX)
- Mit dem EtherCAT Conformance Test Tool verifiziert
- Kontakt-ESD-Schutz von 4 kV an jedem Port
- Verpolungsschutz bei einem Eingangsbereich von +10 ~ +30 VDC
216,00 € pro Stück
| 1-9 Stück | 216,00 € | |
|---|---|---|
| 10-30 Stück | 210,00 € | −3 % |
| ab 31 Stück | 206,00 € | −5 % |
Produktinformationen "ECAT-2515 EtherCAT-Junction-SubDevice-Modul, 6 Ports"
ECAT-2515 CR ist ein EtherCAT-Junction-SubDevice-Modul mit 6 Ports, mit dem sich Verzweigungstopologien aus einem einzelnen EtherCAT-Segment aufbauen lassen. Der eine IN-Port wird mit dem übergeordneten Netzwerk verbunden, die fünf OUT-Ports führen zu separaten Zweigen. So lassen sich lange Daisy-Chain-Verkabelungen durch ein übersichtlicheres Layout ersetzen.
Die abschnittsweise Verdrahtung erleichtert Inbetriebnahme und Fehlersuche. Fällt ein SubDevice aus oder wird ein Kabel getrennt, sind nur die Geräte im selben Abschnitt betroffen, während die übrigen Abschnitte weiterhin mit dem Main-Device-Controller kommunizieren können. Jeder Abschnitt lässt sich dann einzeln debuggen, was die Fehlerbehebungszeit verkürzt.
Das Modul unterstützt Daisy-Chain- und Sternverbindung mit bis zu 100 m zwischen den Stationen über 100BASE-TX. Es ist mit dem EtherCAT Conformance Test Tool verifiziert, bietet an jedem Port einen Kontakt-ESD-Schutz von 4 kV und wird auf einer DIN-Schiene in einem Kunststoffgehäuse montiert. Die Versorgungsspannung von +10 ~ +30 VDC ist gegen Verpolung geschützt.
Anwendungen
- Umwandlung einer Daisy-Chain-Verdrahtung in eine Verzweigungstopologie
- Abschnittsweise Verdrahtung, sodass ein Fehler bei der Fehlersuche nur einen Abschnitt betrifft
- Ringbasierte Kabelredundanz, wie für EtherCAT-Junction-Module beschrieben
| Product type: | EtherCAT junction |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | RJ-45 |
| Ports: | 6 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| EtherCAT | |
|---|---|
| Ports | 6 x RJ-45 (1 IN; 5 OUT) |
| Anzahl der Knoten | 4 |
| Abstand zwischen Stationen | Max. 100 m (100BASE-TX) |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +10 ~ +30 VDC |
| Leistungsaufnahme | 0,06 A @ 24 VDC |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 90 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ + 75 °C |
| Lagertemperatur | -30 ~ + 80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
