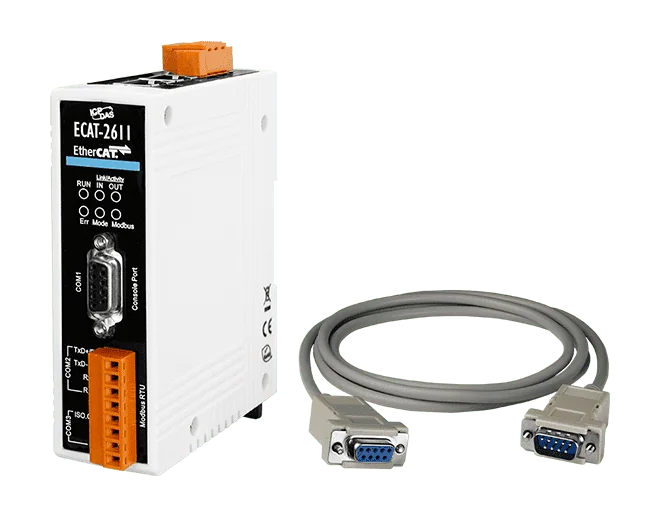

ECAT-2611 EtherCAT zu Modbus RTU Protokoll-Gateway, RS-232/422/485
Protokoll-Gateway, das ein EtherCAT-Netzwerk über RS-232/422/485 mit einem Modbus-RTU-Gerät verbindet und I/O-Daten ohne SPS-Funktionsbausteine austauscht. Inklusive Kabel CA-0915.
- Vollständige serielle Protokollumsetzung zwischen EtherCAT und Modbus RTU, ohne erforderliche SPS-Funktionsbausteine
- Arbeitet in beiden Netzwerken als SubDevice und überträgt I/O-Daten zwischen ihnen
- Unterstützt Modbus RTU (SubDevice) mit den Funktionscodes 03, 04, 06 und 16
- Serielle Schnittstelle mit RS-232/422/485 und einer maximalen Baudrate von 115200 bps
- Zwei RJ-45-EtherCAT-Anschlüsse, maximal 100 m Abstand zwischen den Stationen (100BASE-TX)
- Unterstützt maximal 256 WORD Eingangs- und 256 WORD Ausgangsdaten
319,00 € pro Stück
| 1-9 Stück | 319,00 € | |
|---|---|---|
| 10-30 Stück | 309,00 € | −3 % |
| ab 31 Stück | 303,00 € | −5 % |
Produktinformationen "ECAT-2611 EtherCAT zu Modbus RTU Protokoll-Gateway, RS-232/422/485"
Das ECAT-2611 CR ist ein Protokoll-Konverter-Gateway, das EtherCAT- und Modbus-RTU-Netzwerke miteinander verbindet. Es arbeitet auf beiden Seiten als SubDevice und überträgt I/O-Daten zwischen ihnen, sodass ein EtherCAT-Main-Device und ein Modbus-RTU-Main-Device über dessen internen Datenaustauschpuffer Daten austauschen können.
Es eignet sich für Systemintegratoren, die ältere serielle Automatisierungsgeräte in eine EtherCAT-Architektur einbinden müssen. Die Umsetzung des seriellen Protokolls erfolgt im Modul selbst, daher sind keine SPS-Funktionsbausteine erforderlich und das angeschlossene Gerät benötigt keine Hardware- oder Softwareänderungen.
Diese CR-Bestellnummer enthält das Kabel CA-0915 DB9-Stecker auf DB9-Buchse, 1,5 m, zum Anschluss der seriellen Schnittstelle. Zu den Kenndaten gehören eine Zykluszeit von 10 ms, bis zu 256 WORD Eingangs- und 256 WORD Ausgangsdaten sowie serielle Kommunikation mit bis zu 115200 bps.
Anwendungen
- Nachrüstung älterer Modbus-RTU-Automatisierungsgeräte in EtherCAT-Kommunikationsstrukturen
- Austausch von I/O-Daten zwischen einem EtherCAT-Main-Device und einem Modbus-RTU-Main-Device
- Integration serieller Modbus-RTU-Geräte in EtherCAT-basierte Maschinensteuerungen
| Product type: | Protocol gateway |
|---|---|
| Protokoll: | EtherCAT, Modbus RTU |
| Interface: | EtherCAT, RS-232/422/485 |
| Ports: | 2 x RJ-45 (EtherCAT), 1 x RS-232/422/485 |
| Power input: | +12 VDC ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| COM-Anschlüsse | |
|---|---|
| Ports | 1 x RS-232/422/485 |
| Protokoll | Modbus RTU (Slave) |
| EtherCAT | |
| Ports | RJ-45 x 2 Abstand zwischen Stationen: max. 100 m (100BASE-TX) Datenübertragungsmedium: Ethernet/EtherCAT-Kabel (mind. CAT 5e) |
| Zykluszeit | 10 ms |
| Verteilte Uhren | N/A |
| Leistung | |
| Verpolungsschutz | Ja |
| Eingangsbereich | +12 VDC ~ +48 VDC |
| Leistungsaufnahme | 0,1 A @ 24 VDC |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 33 x 127 x 99 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
