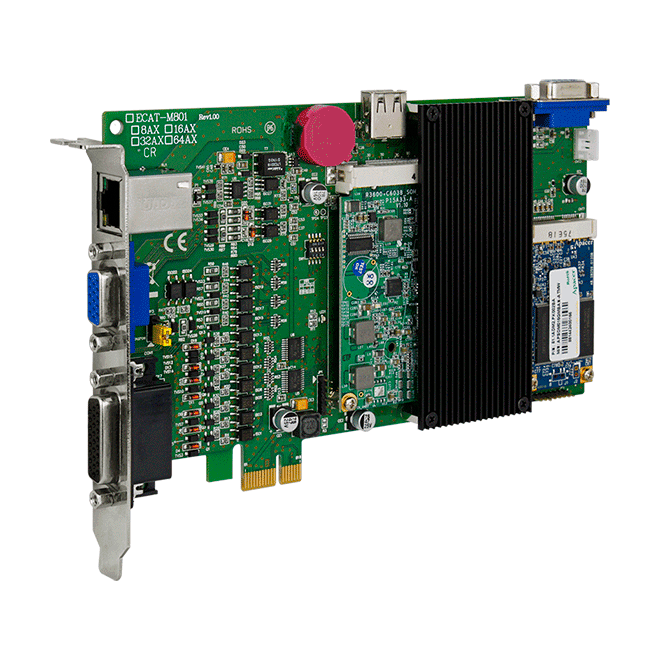

ECAT-M801-8AX PCI-Express-EtherCAT-MainDevice-Karte, 8-Achsen, 13-Kanal-DIO
PCI-Express-EtherCAT-MainDevice-Karte für Bewegungssteuerung mit bis zu 8 Achsen, mit 13 digitalen Eingängen, 13 digitalen Ausgängen und zwei Encoder-Schnittstellen. Ohne Kabel und Tochterplatine lieferbar.
- Bewegungssteuerung für bis zu 8 Achsen mit EtherCAT-Zykluszeit bis 0,5 ms
- Synchronisierte Bewegung (E-GEAR, E-CAM), virtuelle Achsen und mehrachsige Linearinterpolation
- Auf der Karte 13 DI und 13 DO für die Maschinen-I/O
- Zwei Encoder-Schnittstellen (Quadratur, CW/CCW, Puls/Richtung), 32 Bit, 1 MHz, mit 2-Kanal-Compare-Trigger-Ausgang
- Unterstützt bis zu 512 EtherCAT-Slaves über einen RJ-45-Anschluss
- Zweite CPU zur Sicherung der EtherCAT-Kommunikation
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "ECAT-M801-8AX PCI-Express-EtherCAT-MainDevice-Karte, 8-Achsen, 13-Kanal-DIO"
Die ECAT-M801-8AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Bewegungs- und I/O-Steuerung. Die integrierte CPU übernimmt die Mehrachs-Bewegungs- und I/O-Funktionen und entlastet so den Host-PC. Sie unterstützt bis zu 8 Achsen, bis zu 512 Slaves und EtherCAT-Zykluszeiten bis hinab zu 0,5 ms.
Zu den Bewegungsfunktionen gehören synchronisierte Bewegung (E-GEAR und E-CAM), virtuelle Achsen und mehrachsige Linearinterpolation. Auf der Karte befinden sich 13 digitale Eingänge, 13 digitale Ausgänge und zwei 32-Bit-Encoder-Schnittstellen mit Compare-Trigger-Ausgängen. Eine zweite CPU unterstützt die EtherCAT-Kommunikationssicherung: Laut Herstellerangaben bleiben EtherCAT-Kommunikation und Prozessrezepturen auch dann aktiv, wenn das Betriebssystem oder ein Programm abstürzt.
Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert. Die /S-Varianten, etwa ECAT-M801-8AX/S CR, enthalten ein DN-26, ein CA-1515M und ein CA-2615M.
- Bewegungssteuerung für bis zu 8 Achsen auf einer PCI-Express-x1-Karte
- EtherCAT-Zykluszeit bis 0,5 ms und bis zu 512 Slaves
- Synchronisierte Bewegung mit E-GEAR, E-CAM, virtuellen Achsen und Linearinterpolation
- 13 DI (Sink/Source) und 13 DO (Open Collector, Sink)
- Zwei 32-Bit-Encoder-Schnittstellen, bis 1 MHz, mit Compare-Trigger-Ausgang
- Zweite CPU zur Sicherung der EtherCAT-Kommunikation
Anwendungen
- Bewegungssteuerung
- I/O-Steuerung
- Datenerfassungssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | PCI Express x1 |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Isolation: | 3000 VDC (DI), 3000 Vrms (DO) |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | RJ45 x1 DB-26 (Buchse) DB-15 (Buchse) |
| Encodereingang | |
| Anzahl der Achsen | 2 |
| Typ | Quadrant, CW/CCW, Puls/Richt. |
| Auflösung | 32-Bit |
| Reaktionsgeschwindigkeit | 1 MHz |
| Vergleichs-Trigger-Ausgang | 2-ch |
| Digitaleingang | |
| Kanäle | 13 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +19 V ~ + 24 V |
| Spannungspegel AUS | +11 V max. |
| Isolation | 3000 VDC |
| Digitalausgang | |
| Kanäle | 13 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +24 V |
| Laststrom | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-Bus | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Ports | 1 x RJ-45 |
| Anzahl der Achsen | ECAT-M801-8AX max. 8 ECAT-M801-16AX max. 16 ECAT-M801-32AX max. 32 ECAT-M801-8AX/S max. 8 ECAT-M801-16AX/S max. 16 ECAT-M801-32AX/S max. 32 |
| Anzahl der Knoten | Max. 512 |
| Datenübertragungsmedium | Ethernet-Kabel (min. CAT 5e), geschirmt |
| Mechanisch | |
| Abmessungen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 0 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
