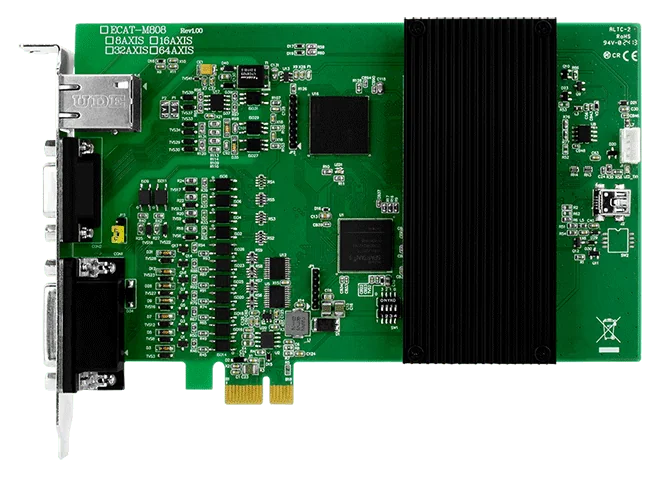

ECAT-M808-16AX PCI Express EtherCAT-MainDevice-Karte, 16-Achsen-Motion
PCI-Express-EtherCAT-MainDevice-Karte für 16-Achsen-Motion- und I/O-Steuerung mit 13 digitalen Eingängen, 13 digitalen Ausgängen und 2 Encoder-Eingängen. Ohne Kabel und Tochterplatine geliefert.
- Bis zu 16-Achsen-Motion-Steuerung mit synchronisierter Bewegung (E-GEAR, E-CAM), virtuellen Achsen und mehrachsiger linearer Interpolation
- EtherCAT-Zykluszeit bis 0,5 ms
- Unterstützt bis zu 512 Slaves über einen einzigen RJ-45-EtherCAT-Anschluss
- Onboard 13 DI und 13 DO, mit Open-Collector-Ausgängen, belastbar mit 100 mA pro Kanal
- 2 Encoder-Schnittstellen (Quadrant, CW/CCW, Puls/Richtung) mit 32-Bit-Auflösung, 1 MHz Ansprechgeschwindigkeit und 2-Kanal-Compare-Trigger-Ausgang
- Zweite CPU mit EtherCAT-Kommunikationserhaltungstechnologie
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "ECAT-M808-16AX PCI Express EtherCAT-MainDevice-Karte, 16-Achsen-Motion"
ECAT-M808-16AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Sie steuert bis zu 16 Achsen und bis zu 512 EtherCAT-Slaves, mit synchronisierten Motion-Funktionen wie E-GEAR und E-CAM. Die Karte verfügt über eine eigene CPU, die EtherCAT- und Motion-Last vom Host-PC übernimmt.
Auf der Karte stehen 13 digitale Eingänge, 13 digitale Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung. Damit lassen sich Achssteuerung und lokale I/O in einem einzigen PCIe-Steckplatz kombinieren. Eine zweite CPU mit EtherCAT-Kommunikationserhaltungstechnologie ist so ausgelegt, dass EtherCAT-Kommunikation und Prozessrezepturen auch bei einem Absturz des Betriebssystems oder der Anwendung weiterlaufen.
Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert. Wählen Sie die Variante -16AX CR, wenn Sie ein 16-Achsen-MainDevice benötigen und die Verkabelung und Tochterplatine separat beschaffen möchten, oder die Version /S, wenn die Kabel DN-26 und CA im Lieferumfang enthalten sein sollen.
Anwendungen
- Motion-Steuerung
- I/O-Steuerung
- Datenerfassungssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | PCI Express x1 |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | RJ45 x1 DB-26 (Buchse) DB-15 (Buchse) |
| Encodereingang | |
| Anzahl der Achsen | 2 |
| Typ | Quadrant, CW/CCW, Puls/Richt. |
| Auflösung | 32-Bit |
| Reaktionsgeschwindigkeit | 1 MHz |
| Vergleichs-Trigger-Ausgang | 2-ch |
| Digitaleingang | |
| Kanäle | 13 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +19 V ~ + 24 V |
| Spannungspegel AUS | +11 V max. |
| Isolation | 3000 VDC |
| Digitalausgang | |
| Kanäle | 13 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +24 V |
| Laststrom | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-Bus | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Ports | 1 x RJ-45 |
| Anzahl der Achsen | ECAT-M808-8AX max. 8 ECAT-M808-16AX max. 16 ECAT-M808-32AX max. 32 ECAT-M808-64AX max. 64 ECAT-M808-8AX/S max. 8 ECAT-M808-16AX/S max. 16 ECAT-M808-32AX/S max. 32 ECAT-M808-64AX/S max. 64 |
| Anzahl der Knoten | Max. 512 |
| Datenübertragungsmedium | Ethernet-Kabel (min. CAT 5e), geschirmt |
| Mechanisch | |
| Abmessungen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 0 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
