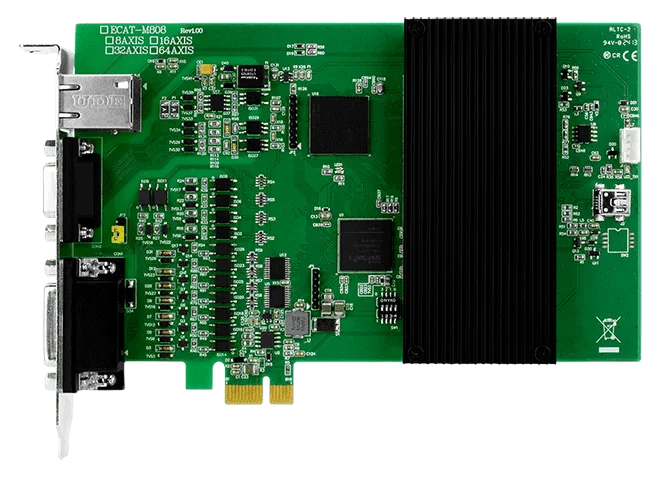

ECAT-M808-64AX/S PCI-Express-EtherCAT-MainDevice-Karte, 64-Achsen-Motion
PCI-Express-EtherCAT-MainDevice-Karte für bis zu 64-Achsen-Motion- und I/O-Steuerung, mit 13 DI, 13 DO und 2 Encoder-Schnittstellen. Lieferumfang: DN-26 und CA-2615M.
- Motion-Steuerung für bis zu 64 Achsen mit bis zu 512 EtherCAT-Slaves
- EtherCAT-Zykluszeit von bis zu 0,5 ms
- Synchronisierte Bewegungen (E-GEAR, E-CAM), virtuelle Achsen und Mehrachs-Linearinterpolation
- 13 digitale Eingänge und 13 digitale Ausgänge auf der Karte
- 2 Encoder-Schnittstellen (Quadrant, CW/CCW, Puls/Richtung) mit 32-Bit-Auflösung und 2-Kanal-Compare-Trigger-Ausgang
- Zweite CPU mit EtherCAT-Kommunikationssicherungstechnologie
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "ECAT-M808-64AX/S PCI-Express-EtherCAT-MainDevice-Karte, 64-Achsen-Motion"
Die ECAT-M808-64AX/S CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Sie steuert bis zu 64 Achsen und bis zu 512 Slaves, mit einer EtherCAT-Zykluszeit von bis zu 0,5 ms. Die integrierte CPU übernimmt die Motion- und I/O-Funktionen und entlastet dadurch den Host-PC.
Zu den Motion-Funktionen gehören synchronisierte Bewegungen (E-GEAR und E-CAM), virtuelle Achsen und Mehrachs-Linearinterpolation. Die Karte bietet außerdem 13 digitale Eingänge, 13 digitale Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen, sodass Encoder-Rückführung und diskrete I/O auf derselben Karte verarbeitet werden können.
Eine zweite CPU unterstützt die EtherCAT-Kommunikationssicherung: Bei einem Absturz des Betriebssystems oder einer Anwendung bleiben EtherCAT-Kommunikation und Prozessrezept aktiv. Diese Bestellnummer umfasst ein DN-26 und ein CA-2615M. Die Karte ist mit CE-, UKCA-, RoHS- und WEEE-Zertifizierung ausgeliefert.
Anwendungen
- Motion-Steuerung
- I/O-Steuerung
- Datenerfassungssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | PCI Express x1 |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Isolation: | 3000 VDC / 3000 Vrms |
| Operating temperature: | 0 ~ +60 °C |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | RJ45 x1 DB-26 (Buchse) DB-15 (Buchse) |
| Encodereingang | |
| Anzahl der Achsen | 2 |
| Typ | Quadrant, CW/CCW, Puls/Richt. |
| Auflösung | 32-Bit |
| Reaktionsgeschwindigkeit | 1 MHz |
| Vergleichs-Trigger-Ausgang | 2-ch |
| Digitaleingang | |
| Kanäle | 13 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +19 V ~ + 24 V |
| Spannungspegel AUS | +11 V max. |
| Isolation | 3000 VDC |
| Digitalausgang | |
| Kanäle | 13 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +24 V |
| Laststrom | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-Bus | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Ports | 1 x RJ-45 |
| Anzahl der Achsen | ECAT-M808-8AX max. 8 ECAT-M808-16AX max. 16 ECAT-M808-32AX max. 32 ECAT-M808-64AX max. 64 ECAT-M808-8AX/S max. 8 ECAT-M808-16AX/S max. 16 ECAT-M808-32AX/S max. 32 ECAT-M808-64AX/S max. 64 |
| Anzahl der Knoten | Max. 512 |
| Datenübertragungsmedium | Ethernet-Kabel (min. CAT 5e), geschirmt |
| Mechanisch | |
| Abmessungen (mm) | 135 x 192 x 21.5 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 0 ~ 90 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
