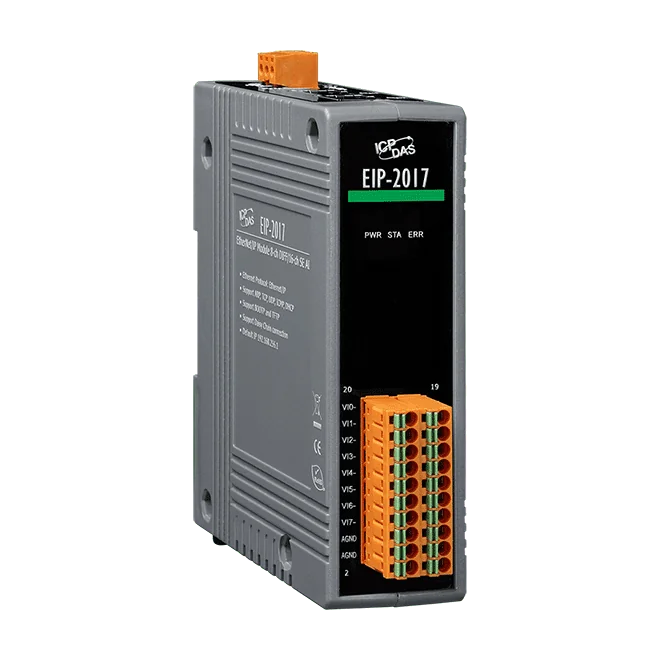

EIP-2017 EtherNet/IP Remote-I/O-Modul, 8-kanalig differenziell / 16-kanalig single-ended Analogeingang
Isoliertes EtherNet/IP-Remote-Analogeingangsmodul mit 8 differenziellen oder 16 single-ended Kanälen, 16 Bit Auflösung und wählbaren Spannungs- oder Stromeingängen.
- EtherNet/IP-Adapter mit 32-Bit-MCU für effizienten Netzwerkverkehr
- 8 differenzielle oder 16 single-ended Analogeingänge, per Jumper wählbar
- 16 Bit Auflösung, 10 Abtastwerte/Sekunde, Nenngenauigkeit +/-0,1 %
- Spannungs- und Stromeingänge, u. a. ±150 mV bis ±10 V sowie 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA
- Zwei 10/100-Base-TX-RJ-45-Ports mit Daisy-Chain-Unterstützung
- 3000 VDC Isolation innerhalb des Moduls und 240 Vrms Überspannungsschutz
244,00 € pro Stück
| 1-9 Stück | 244,00 € | |
|---|---|---|
| 10-30 Stück | 236,00 € | −3 % |
| ab 31 Stück | 231,00 € | −5 % |
Produktinformationen "EIP-2017 EtherNet/IP Remote-I/O-Modul, 8-kanalig differenziell / 16-kanalig single-ended Analogeingang"
Das EIP-2017 ist ein EtherNet/IP-Adaptermodul für die dezentrale Analogmessung. Es führt 8 differenzielle oder 16 single-ended Analogeingangskanäle in ein Ethernet-Netzwerk ein und eignet sich für Ingenieure, die Prozesssignale aus der Anlage ohne separates Feldbus-Gateway in ein EtherNet/IP-System erfassen wollen.
Flexible Eingangskonfiguration: Ein Jumper wählt zwischen differenziellem und single-ended Betrieb. Unterstützt werden Spannungsbereiche von ±150 mV bis ±10 V sowie Strombereiche von 0 ~ +20 mA, +4 ~ +20 mA und ±20 mA. Im differenziellen Modus können interne 125-Ω-Widerstände gewählt werden, während single-ended Stromeingänge einen externen Widerstand benötigen. Die Nenngenauigkeit beträgt +/-0,1 %, die Isolation innerhalb des Moduls 3000 VDC.
Netzwerk und Diagnose: Zwei 10/100-Base-TX-RJ-45-Ports ermöglichen Daisy-Chain-Verkabelung, und das Modul kann in Stern-, Linien- oder Ringtopologien eingesetzt werden. LEDs zeigen sowohl den Eingangs- als auch den Verbindungsstatus an. Für Konfiguration und Test über Ethernet steht das Hilfsprogramm des Herstellers zur Verfügung.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | EtherNet/IP |
| Interface: | Ethernet |
| Analog inputs: | 8 DIFF / 16 SE |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Analogeingang | |
|---|---|
| Kanäle | 8-Kanal differenziell oder 16-Kanal Single-Ended (über Jumper wählbar) |
| Typ | Spannung: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strom: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (Jumper-wählbar im DIFF-Modus. Im SE-Modus ist ein externer Widerstand erforderlich) |
| Auflösung | 16 Bit |
| Genauigkeit | +/-0.1% |
| Abtastrate | 10 Samples/s |
| Eingangsimpedanz | Spannungseingang: >400 kΩ, Stromeingang: 125 Ω |
| Überspannungsschutz | 240 Vrms |
| Individuelle Kanalkonfiguration | Ja |
| Nullpunktdrift | +/-20uV/°C |
| Spannenverschiebung (Span Drift) | +/-25 ppm/°C |
| Isolation zwischen Modulen | 3000 VDC |
| Ethernet | |
| Ports | 10/100 Base-TX, 8-poliger RJ-45 x 2 Unterstützt Daisy-Chain-Verbindung. |
| Protokoll | Ethernet/IP (Adapter) |
| Leistung | |
| Leistungsaufnahme | 3.8W |
| Mechanisch | |
| Abmessungen (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 ℃ |
| Lagertemperatur | -30 ~ +80 ℃ |
Technische Daten laut Hersteller. Änderungen vorbehalten.
