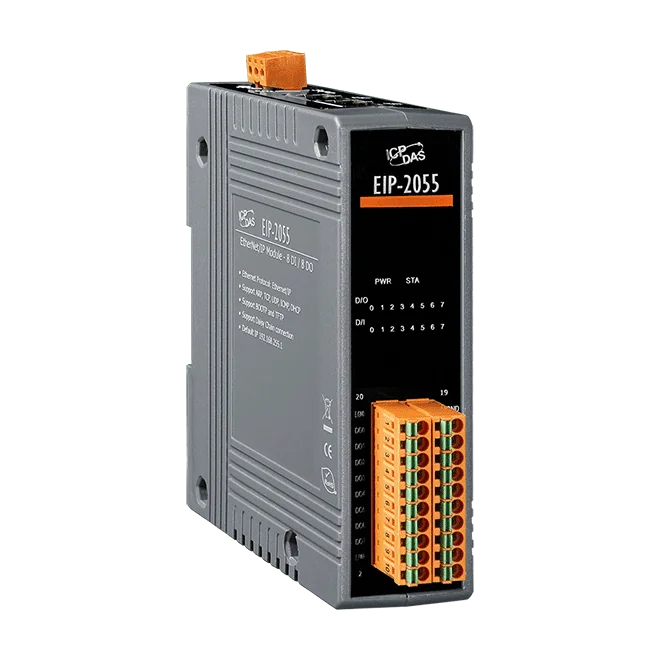

EIP-2055 EtherNet/IP-Modul, 8-kanalig isolierte DI und 8-kanalig DO
Das EIP-2055 CR ist ein EtherNet/IP-Remote-I/O-Adapter mit 8 isolierten Digitaleingängen (mit Zählfunktion) und 8 digitalen Open-Collector-Ausgängen, montiert auf Hutschiene.
- EtherNet/IP-Adapter mit 8 Digitaleingängen (zählfähig) und 8 digitalen Open-Collector-Ausgängen
- Zwei 10/100-Base-TX-RJ-45-Ports mit Autonegotiation, Auto-MDI/MDIX und Daisy-Chain-Unterstützung
- 8 Eingänge mit Zähler bis 3 kHz und 32-Bit-Zählwerten; 3000 VDC Isolation an den Ausgängen
- Einstellung von Einschaltwert und Sicherheitswert für die Ausgänge
- Leistungsstarker 32-Bit-MCU für effiziente Verarbeitung des Netzwerkverkehrs
- LEDs für I/O-Status und Verbindungsstatus
182,00 € pro Stück
| 1-9 Stück | 182,00 € | |
|---|---|---|
| 10-30 Stück | 177,00 € | −3 % |
| ab 31 Stück | 173,00 € | −5 % |
Produktinformationen "EIP-2055 EtherNet/IP-Modul, 8-kanalig isolierte DI und 8-kanalig DO"
Das EIP-2055 CR ist ein Remote-Digital-I/O-Modul, das 8 isolierte Eingänge und 8 Open-Collector-Ausgänge in ein EtherNet/IP-Netzwerk einbindet. Es ist als EtherNet/IP-Adapter ausgelegt und lässt sich in eine bestehende EtherNet/IP-Steuerungsarchitektur integrieren, wobei die I/O-Punkte über das Netzwerk erreichbar sind.
Die beiden 10/100-Base-TX-RJ-45-Ports unterstützen Daisy-Chain-Verschaltung, was die Verkabelung reduziert und die Gerätepositionierung vereinfacht. Das Modul kann außerdem in Stern-, Linien- oder Ringtopologien eingesetzt werden. Die digitalen Eingänge unterstützen potenzialbehaftete und potenzialfreie Kontakte, mit einer Zählfunktion bis zu 32 Bit (4294967295 Zählimpulse) bei 3 kHz, und die Ausgänge sind für Lasten von +3,5 V bis +50 V ausgelegt. Für die Ausgänge lassen sich Einschalt- und Sicherheitswerte festlegen.
LEDs zeigen sowohl den I/O-Status als auch den Verbindungsstatus an, was die Inbetriebnahme und Fehlersuche erleichtert. Die Firmware kann über Ethernet aktualisiert werden, und ein Software-Hilfsprogramm steht zur Konfiguration und zum Test des Moduls zur Verfügung. Beachten Sie, dass sich Laststrom und Leistungsaufnahme zwischen der Non-RevB- und der RevB-Hardware unterscheiden. Prüfen Sie daher bei der Auslegung des Ausgangsstrombudgets die Revision.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | EtherNet/IP |
| Interface: | 10/100 Base-TX |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Digitaleingang/Zähler | |
|---|---|
| Kanäle | 8 |
| Typ | Nass-/Trockenkontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +5 VDC ~ +50 VDC |
| Spannungspegel AUS | +1 VDC max. |
| Max. Zählwerte | 32-Bit (4294967295) |
| Frequenz | 3 kHz |
| Eingangsimpedanz | 7.5 kΩ |
| Überspannungsschutz | +70 VDC |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +3.5 V ~ +50 V |
| Laststrom | Nicht-RevB: 700 mA pro Kanal; RevB: 650 mA pro Kanal |
| Isolation | 3000 VDC |
| Ethernet | |
| Ports | 10/100 Base-TX, 8-poliger RJ-45 x 2 Unterstützt Daisy-Chain-Verbindung |
| Protokoll | Ethernet/IP (Adapter) |
| Leistung | |
| Leistungsaufnahme | Nicht-RevB: 1,6 W; RevB: 2,9 W max. |
| Mechanisch | |
| Abmessungen (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25℃ ~ +75℃ |
| Lagertemperatur | -30℃ ~ +80℃ |
| Feuchtigkeit | 10% ~ 90% |
Technische Daten laut Hersteller. Änderungen vorbehalten.
