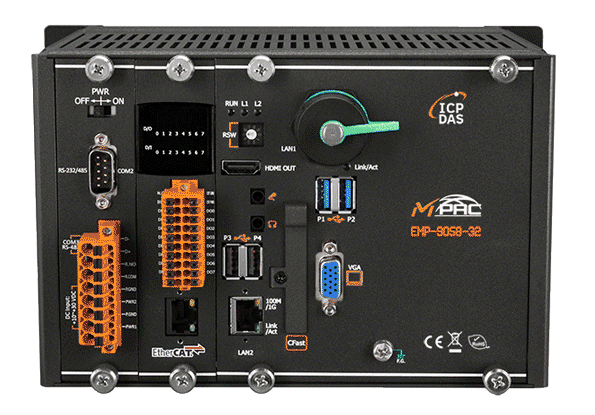

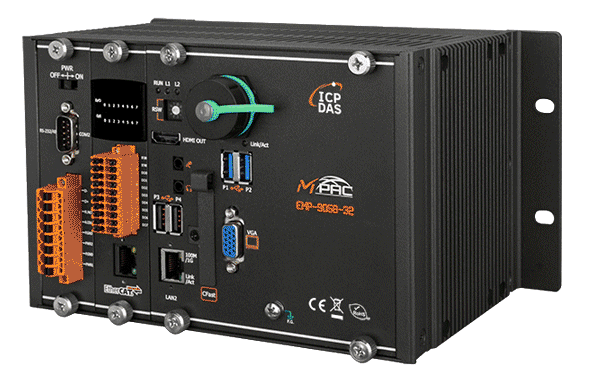

EMP-9058-32 Win-GRAF EtherCAT-Motion-Controller, 32-Achsen, i5-8365UE
32-Achsen-SoftPLC-Motion-Controller mit integriertem Echtzeit-EtherCAT-Master, Windows-IoT-Laufzeit und OPC-UA-Server für die mehrachsige Maschinensteuerung ohne Erweiterungssteckplätze.
- EtherCAT-Motion-Control für bis zu 32 Achsen mit 0,5 ms Zykluszeit, PLCopen-Funktionsbausteinen und CiA402-Antriebsunterstützung
- Win-GRAF SoftPLC mit Unterstützung aller fünf Sprachen nach IEC 61131-3: FBD, LD, IL, ST und SFC
- Integriertes Windows 10 IoT Enterprise, sodass SPS-, Motion- und Windows-Anwendungen gleichzeitig laufen können
- Integrierter OPC-UA-Server, Unterstützung für Modbus TCP/RTU und Betrieb als Modbus/EtherCAT-Gateway
- Zweite CPU mit EtherCAT-Kommunikationserhaltungstechnologie, die die EtherCAT-Kommunikation bei einem Absturz des Betriebssystems oder eines Programms aufrechterhält
- 8 digitale Eingänge (Nasskontakt, Sink/Source) und 8 Open-Collector-Sink-Ausgänge mit 1000 mA pro Kanal
Dieser Artikel wird je Auftrag kalkuliert. Nennen Sie uns die Menge, wir antworten mit Preis und Lieferzeit.
Angebot anfragen
Nicht mehr verfügbar
Produktinformationen "EMP-9058-32 Win-GRAF EtherCAT-Motion-Controller, 32-Achsen, i5-8365UE"
EMP-9058-32 CR ist ein Win-GRAF-SoftPLC-Motion-Controller, der EtherCAT-Motion-Control für bis zu 32 Achsen auf einem Intel-Core-i5-8365UE-Prozessor ausführt. Die Motion-Engine und der EtherCAT-Master laufen auf einem dedizierten Prozessor in einer Echtzeitumgebung und ermöglichen eine zeitdeterministische Steuerung mit einer Zykluszeit von 0,5 ms.
Der Controller betreibt Windows 10 IoT Enterprise neben der SPS-Laufzeit, sodass SPS-Logik, Motion-Control und eigene oder fremde Windows-Anwendungen wie HMIs oder Datenverarbeitungswerkzeuge parallel arbeiten können. Programmierschnittstellen und gemeinsamer Speicher ermöglichen der Windows-Software den direkten Zugriff auf SPS-Daten.
Diese Variante verfügt über keine Erweiterungssteckplätze; die I/O beschränkt sich auf die integrierten 8 digitalen Eingänge und 8 Open-Collector-Ausgänge, ergänzt durch die auf dem Gerät vorhandenen seriellen, Ethernet- und USB-Schnittstellen. Wählen Sie diesen Bestellcode, wenn Sie den 32-Achsen-Controller in seiner Grundkonfiguration benötigen, mit den seriellen RS-485- und RS-232/RS-485-Schnittstellen sowie dem integrierten OPC-UA-Server.
Anwendungen
- Mehrachsige Maschinenautomatisierung mit Einzelachs- und Mehrachsbewegungen sowie Interpolation
- Steuerungssysteme für Maschinenbauer, die SPS-Logik mit Windows-basiertem HMI und Datenerfassung kombinieren
- Vertikale und horizontale OPC-UA-Kommunikation mit SCADA, Cloud und anderen Maschinen
- Integration in Modbus-Netzwerke als Modbus/EtherCAT-Gateway
| Product type: | Motion controller |
|---|---|
| Protokoll: | EtherCAT, Modbus TCP/RTU, OPC UA |
| Interface: | EtherCAT |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 2 x RJ-45 |
| Isolation: | 3000 VDC |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| BS | Windows 10 IoT Enterprise (64-Bit) |
| Service | IE11, FTP-Server, IIS 7.0, ASP (Java Script, VB Script) |
| Framework-Unterstützung | .NET Compact Framework 3.5 ~ 4.8 |
| Mehrsprachige Unterstützung | Englisch, Deutsch, Französisch, Spanisch, Portugiesisch, Russisch, Italienisch, Koreanisch, Japanisch, vereinfachtes Chinesisch, traditionelles Chinesisch |
| SDK | DLL für VC, DLL für Visual Studio.NET |
| Haupteinheit | |
| CPU | EMP-9x58-xx : Intel® Core™ i5-8365UE Prozessor (1,6 ~ 4,1 GHz, 4C/8T) EMP-9098-xx : Intel Atom E3950 (1,6 ~ 2,0 GHz, 4C/4T) |
| 64-Bit-Hardware-Seriennummer | Ja |
| Systemspeicher | EMP-9x58-xx : 16 GB DDR4 SDRAM EMP-9098-xx : 8 GB DDR4 SDRAM |
| Lagerung | 1x 128 GB SSD 1x CFast-Kartensteckplatz |
| Nichtflüchtiger Speicher | 128 KB MRAM 16 KB EEPROM |
| Echtzeituhr | Sekunden, Minuten, Stunden, Datum, Wochentag, Monat, Jahr bereitstellen |
| Watchdog-Timer | Dual-Watchdog-Timer |
| Anzeige | |
| Signal | VGA, HDMI |
| Auflösung | VGA 1280 x 1024 ~ 1920 x 1080 (16:9), 640 x 480 ~ 1024 x 768 (4:3) HDMI 2560 x 1600 @ 24bpp |
| LED-Anzeigen | |
| Status | EMP-9058-16, EMP-9058-32 : 1 x System, 3 x programmierbar EMP-9258-16, EMP-9258-32 : 1 x System, 3 x programmierbar EMP-9658-16, EMP-9658-32 : 1 x System, 2 x programmierbar EMP-9098-16, EMP-9098-32 : 1 x System, 3 x programmierbar |
| Interpolation | |
| Rund | Beliebige 2- oder 3-Achsen |
| Helikal | Beliebige 3-Achsen |
| Linear | Beliebige 2- oder 32-Achsen |
| Digitaleingang | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +19V ~ +24V |
| Spannungspegel AUS | +11 V max. |
| Isolation | 3000 VDC |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +24V |
| Laststrom | 1000 mA/ch |
| Isolation | 3000 Vrms |
| I/O-Erweiterung | |
| I/O-Typ | Serien e9K, I-9K, I-97K |
| Steckplätze | EMP-9058-16, EMP-9058-32 : - EMP-9258-16, EMP-9258-32 : 2 EMP-9658-16, EMP-9658-32 : 6 EMP-9098-16, EMP-9098-32 : - |
| HMI | |
| Summer | Ja |
| Drehschalter | 1 x 10-Positionen (0 ~ 9) |
| Audio | |
| Buchse | Mikrofon-Eingang und Kopfhörer-Ausgang |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-Anschlüsse | |
| Ports | 1 x RS-485 (3000 VDC galvanisch getrennt) 1 x RS-232/RS-485 (3000 VDC galvanisch getrennt) |
| USB | |
| Ports | 4 x USB 2.0 |
| EtherCAT | |
| Ports | 1 x RJ-45 |
| Anzahl der Achsen | EMP-9058-16 : max. 16 EMP-9058-32 : max. 32 EMP-9258-16 : max. 16 EMP-9258-32 : max. 32 EMP-9658-16 : max. 16 EMP-9658-32 : max. 32 EMP-9098-16 : max. 16 EMP-9098-32 : max. 32 |
| Anzahl der Knoten | Max. 512 |
| Datenübertragungsmedium | Ethernet-Kabel (min. CAT 5e), geschirmt |
| Leistung | |
| Eingangsbereich | +19 ~ 30 VDC (2 kV isoliert) |
| Redundante Spannungseingänge | Ja |
| Leistungsaufnahme | EMP-9058-16, EMP-9058-32 : 30,5 W (typisch) / 71 W (CPU-Volllast) EMP-9258-16, EMP-9258-32 : 31,5 W (typisch) / 72 W (CPU-Volllast) EMP-9658-16, EMP-9658-32 : 32,6 W (typisch) / 73 W (CPU-Volllast) EMP-9098-16, EMP-9098-32 : 18,5 W |
| Mechanisch | |
| Abmessungen (mm) | EMP-9058-16, EMP-9058-32 : 239 x 164 x 133 (B x T x H) EMP-9258-16, EMP-9258-32 : 300 x 164 x 133 (B x T x H) EMP-9658-16, EMP-9658-32 : 422 x 164 x 133 (B x T x H) EMP-9098-16, EMP-9098-32 : 239 x 164 x 133 (B x T x H) |
| Installation | DIN-Schiene, Wandmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +60 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
