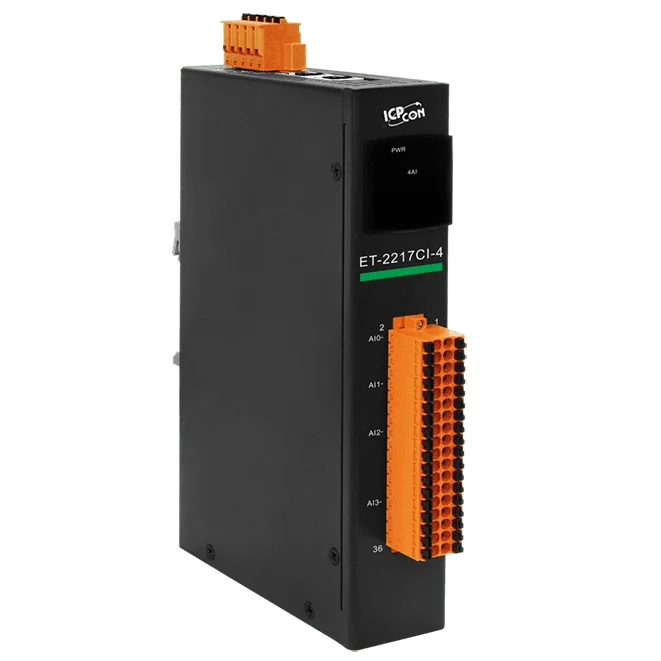

ET-2217CI-4 Ethernet-I/O-Modul, 4-Kanal-Analogeingang mit Kanaltrennung
Vierkanaliges differenzielles Analogeingangs-Ethernet-I/O-Modul mit 2-Port-Switch, Unterstützung für Modbus TCP/UDP und MQTT sowie 3000 VDC Kanal-zu-Kanal-Trennung.
- Vier differenzielle Analogeingänge, einzeln als Spannung oder Strom konfigurierbar
- Eingangsbereiche von ±1 V bis ±10 V sowie 0 ~ 20 mA / 4 ~ 20 mA, 16 Bit Auflösung
- Wählbare Abtastrate von 10 Hz oder 200 Hz pro Kanal
- Zeitgestempelte Datensätze mit Datenlogger für bis zu 480.000 Datensätze pro Kanal
- Unterstützung für Modbus TCP, Modbus UDP und MQTT mit integriertem Webserver
- 2-Port-Ethernet-Switch mit LAN-Bypass für Daisy-Chain-Verdrahtung
419,00 € pro Stück
| 1-9 Stück | 419,00 € | |
|---|---|---|
| 10-30 Stück | 407,00 € | −3 % |
| ab 31 Stück | 398,00 € | −5 % |
Produktinformationen "ET-2217CI-4 Ethernet-I/O-Modul, 4-Kanal-Analogeingang mit Kanaltrennung"
Das ET-2217CI-4 ist ein vierkanaliges Analogeingangsmodul für die Datenerfassung über Ethernet. Jeder Kanal lässt sich softwareseitig einzeln als Spannungs- oder Stromeingang konfigurieren, wodurch sich das Modul für gemischte Sensorsignale auf einer einzigen Baugruppe eignet. Die Eingangsbereiche umfassen ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA und 4 ~ 20 mA bei 16 Bit Auflösung.
Messwerte werden zeitgestempelt und können lokal aufgezeichnet werden. Die Abtastung erfolgt im Normalmodus mit 10 Hz pro Kanal oder im Schnellmodus mit 200 Hz pro Kanal, der Datenlogger speichert bis zu 480.000 Datensätze pro Kanal. Die Daten lassen sich mit dem Tool LogReader auslesen und als CSV exportieren. Die Kommunikation erfolgt über Modbus TCP, Modbus UDP oder MQTT, die Konfiguration übernimmt der integrierte Webserver.
Der integrierte 2-Port-Switch mit LAN-Bypass unterstützt die Verkettung im Daisy-Chain-Betrieb. Die Kanal-zu-Kanal-Trennung von 3000 VDC sowie der Schutz gegen EFT, ESD und Überspannung eignen sich für elektrisch belastete Industrieumgebungen. Das Modul wird auf Hutschiene oder Wand montiert, optional steht das Wandmontage-Kit ASO-0015 zur Verfügung.
Anwendungen
- Fabrikautomation
- Maschinenautomation
- Gebäudeautomation
- Fernდiagnose und Wartung
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP, MQTT |
| Interface: | Ethernet |
| Analog inputs: | 4 |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit ARM |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| System | |
| Echtzeituhr | Ja |
| Datenlogger | Bis zu 480.000 Datensätze |
| Analogeingang | |
| Kanäle | 4 Differenziell |
| Typ | Spannung, Strom (softwarekonfigurierbar) |
| Bereich | Spannung: ±1 V, ±2,5 V, ±5 V, ±10 V Strom: 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Abtastrate | Normalmodus: 10 Hz (pro Kanal) Schnellmodus: 200 Hz (pro Kanal) |
| Eingangsimpedanz | Spannung: 20 MΩ Strom: 135 Ω |
| Überspannungsschutz | +120 VDC |
| Überstromschutz | 50 mA bei 110 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Kanal-zu-Kanal-Isolation | 3000 VDC |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 3,6 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 33 x 184 x 129 (W x L x H) |
| Installation | DIN-Schienenmontage / Wandmontage (optional ASO-0015) |
| Schutzart | IP30 |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
