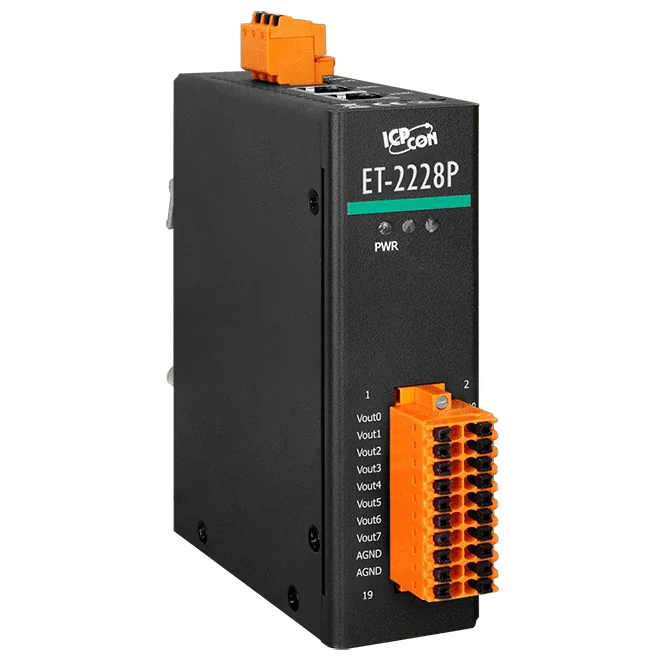

ET-2228P Ethernet-I/O-Modul, 8-Kanal 16-Bit Analogausgang mit 2-Port-Switch
16-Bit-Analogausgangsmodul mit 8 Kanälen, Unterstützung für Modbus TCP/UDP, MQTT und SNMP V2c sowie integriertem 2-Port-Ethernet-Switch für Daisy-Chain-Verdrahtung.
- Acht 16-Bit-Analogausgangskanäle mit Spannungs- und Strombereichen
- Programmierbare Einschalt- und Sicherheitswerte mit individueller Kanalkonfiguration
- Drahtbruch-Erkennung für jeden 4 ~ 20 mA-Ausgang
- Integrierter 2-Port-Ethernet-Switch mit LAN-Bypass für Daisy-Chain-Topologie
- Unterstützung für Modbus TCP/UDP, MQTT und SNMP V2c
- Dual-Watchdog, Konfiguration über Webserver sowie Zugriffskontrolle über Passwort- und IP-Filter
504,00 € pro Stück
| 1-9 Stück | 504,00 € | |
|---|---|---|
| 10-30 Stück | 489,00 € | −3 % |
| ab 31 Stück | 479,00 € | −5 % |
Produktinformationen "ET-2228P Ethernet-I/O-Modul, 8-Kanal 16-Bit Analogausgang mit 2-Port-Switch"
Das ET-2228P CR stellt acht Analogausgangskanäle mit 16-Bit-Auflösung bereit. Die Spannungsausgänge decken 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC und ±10 VDC ab, die Stromausgänge 0 ~ 20 mA und 4 ~ 20 mA. Jeder Kanal wird einzeln konfiguriert; sowohl Einschaltwerte als auch Sicherheitswerte sind programmierbar. Auf den 4 ~ 20 mA-Kanälen steht die Drahtbruch-Erkennung zur Verfügung.
Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass unterstützt die Daisy-Chain-Verdrahtung, was die Installation vereinfacht und die Infrastrukturkosten senken kann. Das Modul bietet Dual-Watchdog-Unterstützung, webbasierte Konfiguration sowie Zugriffskontrolle über Passwort- und IP-Filter. Für elektrisch störbehaftete Industrieumgebungen sind EMS-Schutz (EFT, ESD und Surge) und eine 3000 VDC I/O-Isolation vorgesehen.
Als Kommunikationsoptionen stehen Modbus TCP/UDP, MQTT und SNMP V2c zur Verfügung. Als MQTT-Publisher und -Subscriber kann das Modul den I/O-Status als Topics an einen Broker veröffentlichen und auf abonnierte Nachrichten reagieren, mit automatischer Wiederverbindung und einem Keep-Alive-Intervall. Unter SNMP V2c meldet es Modul- und I/O-Informationen an die Netzwerkmanagement-Software; über die Trap-Funktion können Administratoren über I/O-Änderungen oder Neustarts informiert werden.
Anwendungen
- Fabrikautomation
- Maschinenautomation
- Gebäudeautomation
- Ferndiagnose und Wartung
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Interface: | Ethernet |
| Analog outputs: | 8 |
| Ports: | 2 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit ARM |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Analogausgang | |
| Kanäle | 8 |
| Typ | Spannung, Strom |
| Bereich | Spannung: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC Strom: 0 ~ 20 mA, 4 ~ 20 mA |
| Auflösung | 16-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Kurzschlussschutz | Ja |
| DA-Ausgang Reaktionszeit | 1 ms pro Kanal |
| Programmierbare Ausgangsflanke | Spannung: 0,0625 ~ 512 V/Sekunde Strom: 0,125 ~ 1024 mA/Sekunde |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Spannungsausgangsfähigkeit | 10 V @ 10 mA |
| Strombelastungswiderstand | 500 Ω |
| Individuelle Kanalkonfiguration | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 6,2 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Metall |
| Abmessungen (mm) | 33 x 126 x 117 (W x L x H) |
| Installation | DIN-Schienenmontage / Wandmontage (optional ASO-0015) |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
