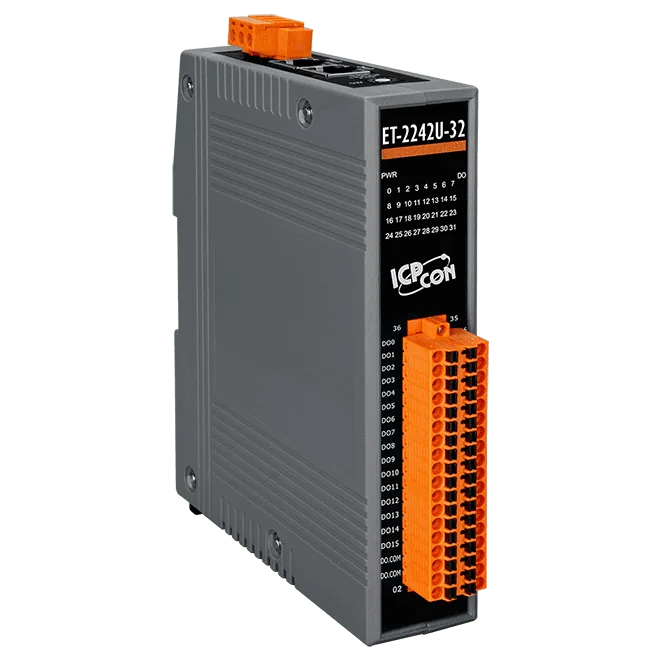

ET-2242U-32 Ethernet-I/O-Modul, 32-kanaliges Digitalausgangsmodul (Sink/Source)
32-kanaliges Digitalausgangsmodul vom Typ Sink/Source mit integriertem 2-Port-Ethernet-Switch für die Daisy-Chain-Verdrahtung, unterstützt Modbus TCP/UDP, MQTT und SNMP V2c.
- 32 digitale Ausgänge, Typ Sink/Source, 300 mA pro Kanal mit Kurzschlussschutz
- Integrierter 2-Port-Ethernet-Switch mit LAN-Bypass für die Daisy-Chain-Verdrahtung
- Unterstützung für Modbus TCP/UDP, MQTT und SNMP V2c zur Steuerung, Nachrichtenübermittlung und Überwachung
- I/O-Pair-Verbindung (Push und Pull) zur Zuordnung von DI zu DO über Ethernet
- 3000 V DC I/O-Isolation und EMS-Schutz (EFT, ESD, Überspannung)
- Programmierbare DO-Werte beim Einschalten und Sicherheitswerte, Unterstützung von Dual-Watchdog
262,00 € pro Stück
| 1-9 Stück | 262,00 € | |
|---|---|---|
| 10-30 Stück | 255,00 € | −3 % |
| ab 31 Stück | 249,00 € | −5 % |
Produktinformationen "ET-2242U-32 Ethernet-I/O-Modul, 32-kanaliges Digitalausgangsmodul (Sink/Source)"
Das ET-2242U-32 stellt in einem Ethernet-Modul zur Hutschienenmontage 32 digitale Ausgänge bereit, wobei jeder Kanal eine Last von 300 mA treiben kann. Alle Ausgänge sind optokoppler-isoliert und kurzschlussgeschützt, und der Typ Sink/Source eignet sich sowohl für die NPN- als auch für die PNP-Feldverdrahtung.
Ein integrierter Zwei-Port-Ethernet-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, was die Installation vereinfacht und die Infrastrukturkosten senkt. Die I/O-Pair-Verbindung ermöglicht es, Remote-DI-Daten im Pull-Modus über Modbus TCP auf lokale DO-Kanäle zu schreiben. Das Modul kann zudem über SNMP V2c überwacht oder über die Nachrichtenkommunikation MQTT (Publish und Subscribe) eingebunden werden.
Für elektrisch störintensive Anlagen bietet das Modul eine Ein-/Ausgangsisolation von 3000 V DC sowie einen EMS-Schutz gegen EFT, ESD und Überspannungen. Der Ausgangszustand beim Einschalten und die Sicherheitswerte sind programmierbar, und für die Konfiguration steht ein integrierter Webserver zur Verfügung.
Anwendungen
- Fabrikautomatisierung
- Maschinenautomatisierung
- Gebäudeautomation
- Fernდiagnose und Wartung
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Interface: | Ethernet |
| Digital outputs: | 32 |
| Ports: | 2 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Kunststoff |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| CPU | 32-Bit ARM |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O |
| Digitalausgang | |
| Kanäle | 32 |
| Typ | Gegentakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Lastspannung | +3.5 ~ +80 V |
| Laststrom | 300 mA/Kanal |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Zugangskontrolle | Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 2.4 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +48 VDC |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 31 x 157 x 129 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -40 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
