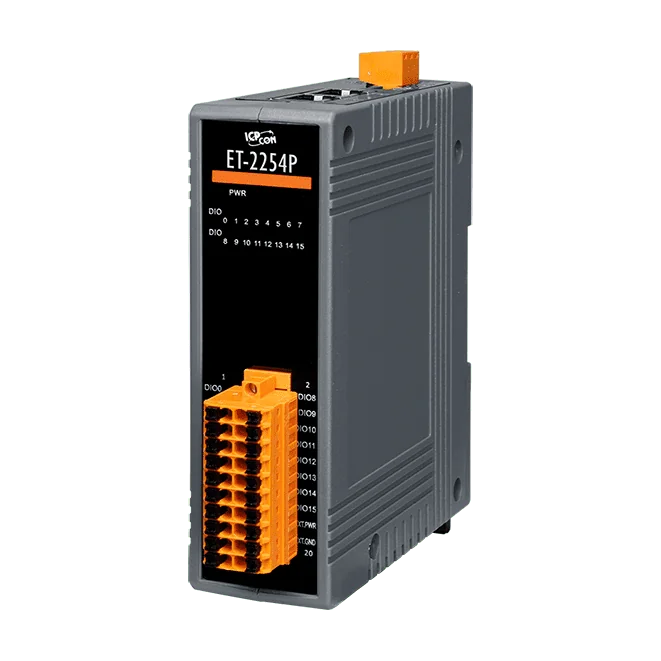

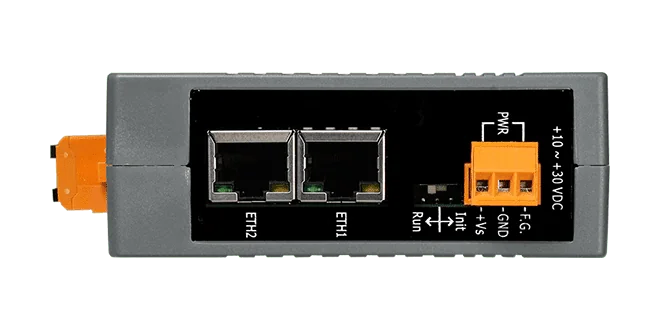

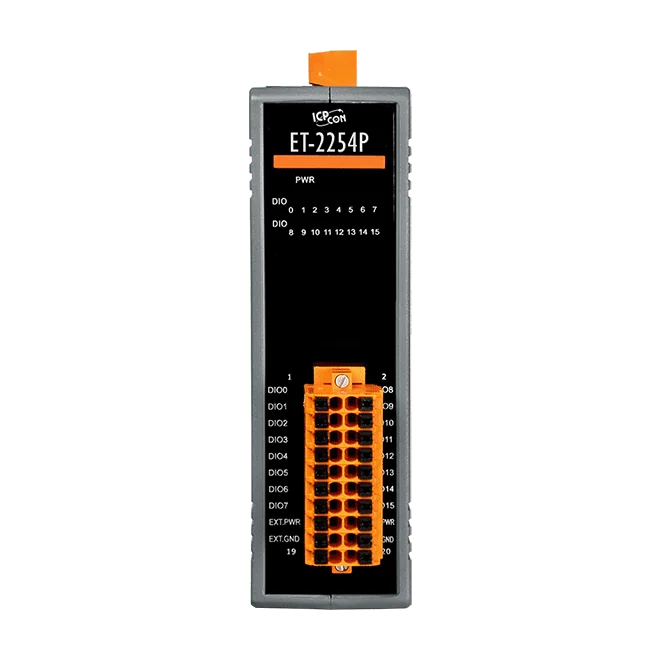

ET-2254P Ethernet-I/O-Modul, 16-Kanal Universal-DIO mit 2-Port-Switch

Das PET-2254 CR ist ein per PoE versorgtes Ethernet-I/O-Modul mit 16 universellen digitalen Kanälen. Jeder Kanal lässt sich als digitaler Eingang oder digitaler Ausgang konfigurieren, und jeder Ausgang kann eine Last von bis zu 100 mA treiben. Es eignet sich für Ingenieure, die eine flexible dezentrale Digital-I/O mit Netzwerküberwachung und -steuerung benötigen.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Kabelstrecke in Reihe zu schalten. Das vereinfacht die Installation und reduziert die Switch-Infrastruktur. Das Modul unterstützt Modbus TCP und Modbus UDP, veröffentlicht und abonniert MQTT-Topics und meldet den I/O-Status sowie Traps über SNMP V2c. I/O-Paarverbindungen erlauben es, lokale Eingänge über Ethernet an entfernte Ausgänge zu übertragen (Push) oder entfernte Eingänge an lokale Ausgänge zu übergeben (Pull).Integrierter EMS-Schutz und eine I/O-Isolation von 3000 VDC ermöglichen den Betrieb in elektrisch gestörten industriellen Umgebungen. Einschaltwerte und Sicherheitswerte der Ausgänge sind programmierbar, und das Modul kann über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +10 ~ +48 VDC versorgt werden.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfeinrichtungen

Das PET-2254P CR ist ein PoE-gespeistes Ethernet-I/O-Modul mit 16 programmierbaren Kanälen, die jeweils als digitaler Eingang oder digitaler Ausgang konfiguriert werden können. Jeder Ausgangskanal kann Lasten von bis zu 350 mA schalten und kann Feldgeräte somit direkt ansteuern.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Module im Netzwerk in Reihe (Daisy-Chain) zu verschalten. Dies vereinfacht die Installation und kann die Infrastrukturkosten senken. Das Modul bietet 3000 VDC I/O-Isolation sowie EMS-Schutz gegen EFT, ESD und Überspannungsereignisse. Die Konfiguration erfolgt über den integrierten Webserver mit Passwort- und IP-Filter-Zugriffskontrolle.Kommunikationsoptionen umfassen Modbus TCP und UDP, MQTT Publish und Subscribe sowie SNMP V2c für das Netzwerkmanagement. I/O-Paarverbindungen erlauben es, einen lokalen DI im Push-Modus einen entfernten DO ansteuern zu lassen oder einen entfernten DI an einen lokalen DO zu koppeln (Pull-Modus), jeweils über Ethernet. Das Modul arbeitet im Temperaturbereich von -25 bis +75 °C und wird auf einer DIN-Hutschiene montiert.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüf- und Testeinrichtungen

Das ET-2254 CR ist ein Ethernet-I/O-Modul mit 16 universellen Kanälen, die jeweils als digitaler Eingang oder digitaler Ausgang konfiguriert werden können. Die digitalen Ausgänge sind als Open-Collector-Sink-Typen mit 100 mA pro Kanal und einer Lastspannung von +5 ~ +30 VDC ausgelegt, die digitalen Eingänge sind vom Typ Source. Es eignet sich für Ingenieure, die flexible I/O im Ethernet-Netzwerk benötigen, ohne einen separaten Switch einsetzen zu müssen.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht die Verkettung mehrerer Module in Daisy-Chain-Topologie, wodurch Verkabelung und Netzwerkinfrastruktur reduziert werden. Das Modul lässt sich außerdem über seinen Webserver konfigurieren; der Zugriff ist durch Passwort und IP-Filter geschützt. Die Dual-Watchdog-Funktion sowie programmierbare Einschaltwerte und Sicherheitswerte für die digitalen Ausgänge helfen, den Prozess in einem definierten Zustand zu halten.Mit der I/O-Pair-Connection können lokale digitale Eingänge im Push-Modus auf entfernte digitale Ausgänge geschrieben oder entfernte Eingänge im Pull-Modus auf lokale Ausgänge übertragen werden, und zwar über Ethernet mit Modbus TCP. Für übergeordnete Systeme arbeitet das Modul als MQTT-Publisher und -Subscriber und unterstützt die SNMP-V2c-Überwachung mit optionalen Trap-Meldungen bei I/O-Änderungen oder Neustarts. Die Isolation beträgt 3000 VDC für I/O und 1500 VDC für Ethernet.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

ET-2251 CR ist ein Ethernet-I/O-Modul mit 16 digitalen Eingangskanälen, die sowohl nasse als auch potentialfreie Kontakte verarbeiten. Jeder Kanal kann zusätzlich als 32-Bit-Zähler betrieben werden, mit einem maximalen Zählerstand von 4.294.967.295. Damit eignet sich das Modul sowohl für die Impulszählung als auch für die Statusüberwachung neben der einfachen Schalterabfrage.Der integrierte 2-Port-Ethernet-Switch mit LAN-Bypass ermöglicht es, Module über eine Netzwerkleitung im Daisy-Chain-Verfahren zu verketten. Dadurch sinkt der Bedarf an Switches und Verkabelung. Die Konfiguration erfolgt über den integrierten Webserver. Mit der I/O-Paarverbindung (Push und Pull) können lokale DI-Daten über Modbus TCP auf entfernte DO-Kanäle geschrieben werden.Für die Kommunikation unterstützt das Modul Modbus TCP/UDP, MQTT als Publisher und Subscriber sowie SNMP V2c mit optionalen Trap-Meldungen für I/O- oder Neustart-Ereignisse. Der EMS-Schutz und die I/O-Isolation von 3000 VDC ermöglichen den Einsatz in elektrisch stark belasteten industriellen Umgebungen.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernდiagnose und WartungPrüfanlagen
