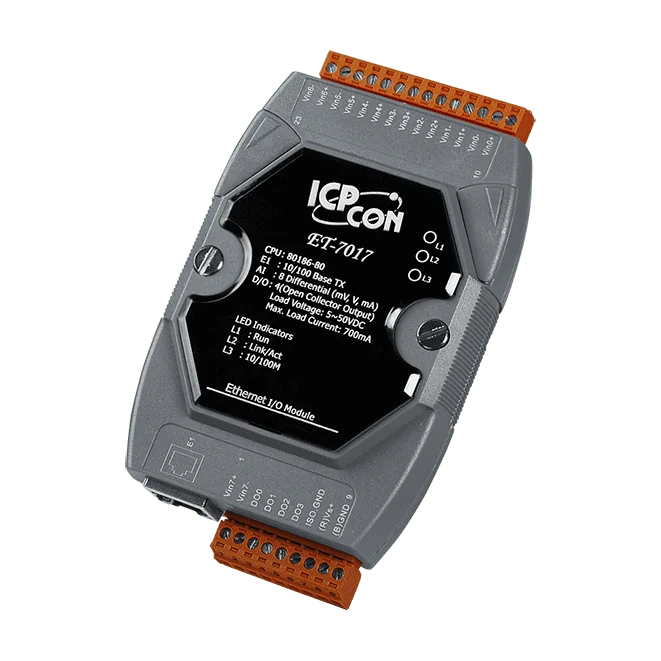

ET-7017 Ethernet-I/O-Modul, 8-Kanal-Analogeingang, 4-Kanal-Digitalausgang
Modbus-TCP/UDP-Ethernet-I/O-Modul mit 8 differenziellen Analogeingängen, per Jumper wählbaren Bereichen und 4 isolierten Open-Collector-Digitalausgängen für Fernüberwachung und -steuerung.
- Acht differenzielle Analogeingänge, für Spannung oder Strom konfigurierbar, mit per Jumper wählbaren Bereichen von ±150 mV bis 4 ~ 20 mA
- 16-Bit-Auflösung mit Normalmodus bei 10 Hz und Schnellmodus bei 50 Hz (alle Kanäle zusammen)
- 240 Vrms Überspannungsschutz an jedem Analogeingang und individuelle Kanalkonfiguration
- Vier isolierte Open-Collector-Digitalausgänge (Sink) mit 700 mA pro Kanal, mit Kurzschluss- und Überlastschutz
- Programmierbare Einschalt- und Sicherheitswerte für die Digitalausgänge
- Unterstützung von Modbus TCP und Modbus UDP über einen 10/100-Base-TX-RJ-45-Anschluss
257,00 € pro Stück
| 1-9 Stück | 257,00 € | |
|---|---|---|
| 10-30 Stück | 250,00 € | −3 % |
| ab 31 Stück | 244,00 € | −5 % |
Produktinformationen "ET-7017 Ethernet-I/O-Modul, 8-Kanal-Analogeingang, 4-Kanal-Digitalausgang"
Das ET-7017 CR ist ein Ethernet-I/O-Modul, das acht differenzielle Analogeingänge und vier Digitalausgänge in ein Modbus-Netzwerk einbindet. Jeder Analogkanal lässt sich für Spannung oder Strom konfigurieren und erhält einen eigenen Eingangsbereich, wodurch sich gemischte Sensorkonfigurationen ohne Hardwareänderung realisieren lassen. Dieser Bestellcode ist als RoHS-konform gelistet.
Die Digitalausgänge sind isolierte Open-Collector-Ausgänge vom Typ Sink mit 700 mA pro Kanal und verfügen über Kurzschluss- und Überlastschutz. Einschalt- und Sicherheitswerte sind programmierbar, sodass Ausgänge für Anlauf- und Fehlerzustände definiert werden können. Die Abtastung lässt sich für alle Kanäle zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz umschalten.
Die Kommunikation mit dem Host erfolgt über Modbus TCP oder Modbus UDP über einen einzelnen 10/100-Base-TX-RJ-45-Anschluss. Ein integrierter Webserver und eine Web-HMI sind vorhanden, der Ethernet-Zugriff wird über ID, Passwort und IP-Filter gesteuert, und zwei Watchdog-Funktionen sind enthalten.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Analogeingang | |
| Kanäle | 8 (differenziell) |
| Typ | Spannung Strom |
| Bereich | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (per Jumper wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % Schnellmodus: ±0,5 % oder besser |
| Abtastrate | Normalmodus: 10 Hz (alle Kanäle) Schnellmodus: 50 Hz (alle Kanäle) |
| Eingangsimpedanz | Spannung: 2 MΩ Strom: 125 Ω |
| Gleichtaktspannungsschutz | ±200 VDC |
| Überspannungsschutz | 240 Vrms |
| Überstromschutz | 50 mA bei 110 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuelle Kanal-zu-Kanal-Isolation |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 ~ +50 VDC |
| Laststrom | 700 mA/Kanal |
| Überspannungsschutz | +60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | max. 2,8 W |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
