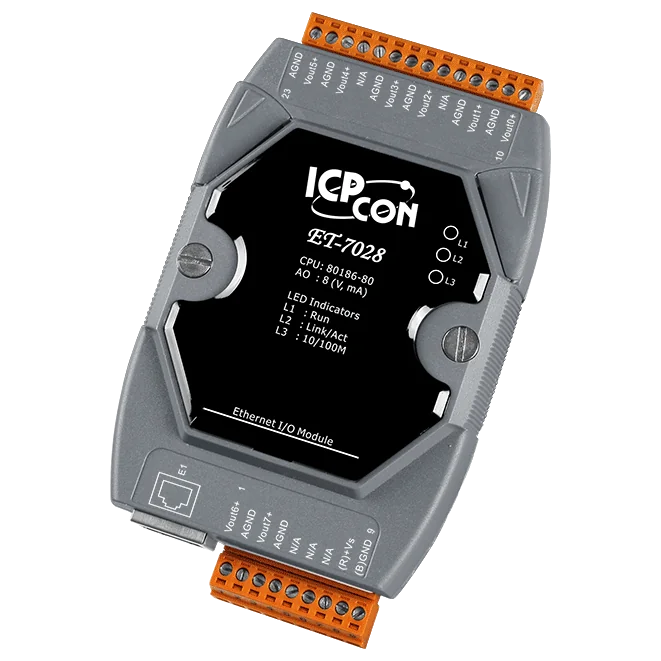

ET-7028 Ethernet-I/O-Modul, 8-Kanal-Analogausgang
Ethernet-I/O-Modul mit 8 analogen Ausgangskanälen und Unterstützung für Modbus TCP und Modbus UDP, per Jumper wählbare Spannungs- oder Stromausgänge und 2500 VDC I/O-Isolation.
- Acht analoge Ausgangskanäle mit kanalweiser Konfiguration
- Per Jumper wählbare Spannungs- (±5 V, ±10 V, 0 ~ +10 VDC) oder Stromausgänge (0 ~ 20 mA, 4 ~ 20 mA)
- 12-Bit-Auflösung mit einer Genauigkeit von ±0,1 % FSR
- Modbus TCP und Modbus UDP über einen gemeinsamen RJ-45-Anschluss 10/100 Base-TX
- Integrierter Webserver und Web-HMI
- Zugriffskontrolle per ID, Passwort und IP-Filter
360,00 € pro Stück
| 1-9 Stück | 360,00 € | |
|---|---|---|
| 10-30 Stück | 349,00 € | −3 % |
| ab 31 Stück | 342,00 € | −5 % |
Produktinformationen "ET-7028 Ethernet-I/O-Modul, 8-Kanal-Analogausgang"
Das ET-7028 CR ist ein Ethernet-I/O-Modul mit acht analogen Ausgangskanälen zur netzwerkbasierten Ansteuerung von Feldgeräten. Es eignet sich für Ingenieure, die vernetzte Analogsteuerung in der Gebäude-, Fabrik- und Maschinenautomatisierung benötigen.
Jeder Kanal lässt sich über die Jumper-Stellung auf einen Spannungsbereich (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC oder ±10 VDC) oder einen Strombereich (0 ~ 20 mA oder 4 ~ 20 mA) einstellen. Der Ausgangstyp wird kanalweise per Jumper gewählt, und die Kanäle lassen sich einzeln konfigurieren. Die Ausgangsauflösung beträgt 12 Bit mit einer Genauigkeit von ±0,1 % FSR; für den Einsatz mit 4 ~ 20 mA steht eine Drahtbrucherkennung zur Verfügung. Einschalt- und Sicherheitswerte sind programmierbar.
Die Kommunikation erfolgt über einen RJ-45-Anschluss 10/100 Base-TX mit Modbus TCP und Modbus UDP. Ein integrierter Webserver und Web-HMI, eine Zugriffskontrolle per ID, Passwort und IP-Filter sowie programmierbare Modul- und Kommunikations-Watchdogs unterstützen einen sicheren und überwachten Betrieb. Die Versorgung erfolgt mit +10 ~ +30 VDC mit Verpolschutz; das Modul ist für die Hutschienenmontage bei -25 ~ +75 °C ausgelegt.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Analog outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Analogausgang | |
| Kanäle | 8 |
| Typ | Spannung Strom |
| Bereich | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (per Jumper wählbar) |
| Auflösung | 12-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Spannungsausgangsfähigkeit | 10 V @ 10 mA |
| Strombelastungswiderstand | 500 Ω |
| Individuelle Kanalkonfiguration | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 6,0 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
