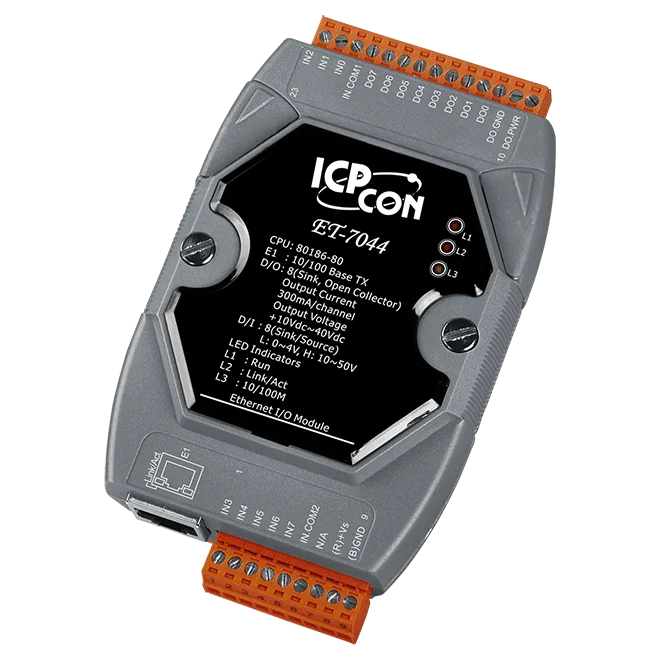

ET-7044 Ethernet-I/O-Modul, 8-Kanal DI und 8-Kanal DO, Modbus TCP
Ethernet-I/O-Modul mit 8 potentialbehafteten digitalen Eingängen (wählbar als 32-Bit-Zähler) und 8 digitalen Ausgängen vom Typ Sink, unterstützt Modbus TCP und Modbus UDP über einen einzigen RJ-45-Anschluss.
- 8 potentialbehaftete digitale Eingangskanäle, Sink/Source, jeweils als 32-Bit-Zähler wählbar
- 8 isolierte Open-Collector-Ausgänge vom Typ Sink, 300 mA pro Kanal bei 25 °C
- Programmierbare Einschalt- und Sicherheitswerte für die digitalen Ausgänge
- Unterstützung von Modbus TCP und Modbus UDP über 1 x RJ-45, 10/100 Base-TX
- Integrierter Webserver mit Web-HMI sowie Zugriffsschutz über ID, Passwort und IP-Filter
- Doppelter programmierbarer Watchdog (Modul und Kommunikation)
181,00 € pro Stück
| 1-9 Stück | 181,00 € | |
|---|---|---|
| 10-30 Stück | 175,00 € | −3 % |
| ab 31 Stück | 172,00 € | −5 % |
Produktinformationen "ET-7044 Ethernet-I/O-Modul, 8-Kanal DI und 8-Kanal DO, Modbus TCP"
ET-7044 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht potentialbehaftete digitale Eingänge mit acht digitalen Ausgängen vom Typ Sink kombiniert. Jeder Eingang kann als 32-Bit-Zähler verwendet werden, was sich für Impulszählung und Ereignisverfolgung an Maschinen, in der Gebäudetechnik und in Prüfeinrichtungen eignet. Jeder Ausgangskanal kann bei 25 °C eine Last von 300 mA schalten und somit direkt ein Leistungsrelaismodul ansteuern.
Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Anschluss. Ein integrierter Webserver mit Web-HMI ermöglicht Konfiguration und Überwachung über einen Browser; der Zugriff ist durch ID, Passwort und IP-Filter geschützt. Zwei programmierbare Watchdogs überwachen das Modul und die Kommunikationsverbindung, und die digitalen Ausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte für definiertes Verhalten beim Hochfahren oder bei Störungen.
Die galvanische Trennung beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite. Die digitalen Ein- und Ausgänge sind kanalweise nicht untereinander getrennt. Die Versorgung erfolgt über eine Schraubklemme mit +10 ~ +30 VDC und Verpolschutz; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Digitaleingang/Zähler | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +10 ~ +50 VDC |
| Spannungspegel AUS | +4 VDC (max.) |
| Max. Zählwerte | 4.294.967.295 (32 Bit) |
| Frequenz | 500 Hz |
| Min. Impulsbreite | 1 ms |
| Eingangsimpedanz | 10 kΩ |
| Überspannungsschutz | +70 VDC |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +10 ~ +40 VDC |
| Laststrom | 300 mA/Kanal bei 25 °C Direktantrieb-Leistungsrelaismodul |
| Überspannungsschutz | +60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 2.5 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
