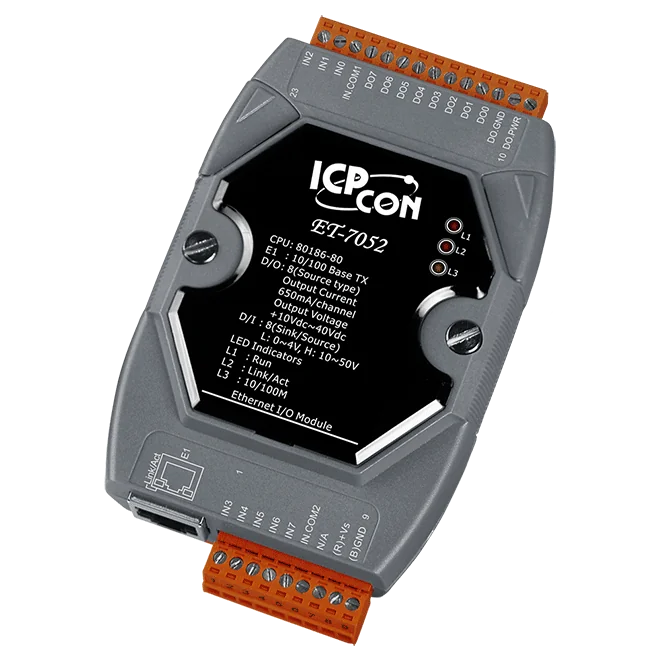

ET-7052 Ethernet-I/O-Modul, 8-Kanal DI / 8-Kanal DO mit Modbus TCP und UDP
Ethernet-I/O-Modul mit 8 Digitaleingängen für Nassschaltkontakte (32-Bit-Zähler möglich) und 8 digitalen Ausgängen vom Typ Source, unterstützt Modbus TCP und Modbus UDP, Montage auf DIN-Schiene.
- 8 Digitaleingänge für Nassschaltkontakte, jeweils als 32-Bit-Zähler wählbar (500 Hz Frequenz)
- 8 digitale Ausgänge vom Typ Source, isoliert, Open-Collector, 650 mA pro Kanal bei 25 °C
- Programmierbare Einschalt- und Sicherheitswerte für die digitalen Ausgänge
- Unterstützung von Modbus TCP und Modbus UDP über 1 x RJ-45, 10/100 Base-TX-Port
- Integrierter Webserver und Web-HMI
- Doppelter Watchdog (Modul und Kommunikation, programmierbar)
181,00 € pro Stück
| 1-9 Stück | 181,00 € | |
|---|---|---|
| 10-30 Stück | 175,00 € | −3 % |
| ab 31 Stück | 172,00 € | −5 % |
Produktinformationen "ET-7052 Ethernet-I/O-Modul, 8-Kanal DI / 8-Kanal DO mit Modbus TCP und UDP"
Das ET-7052 CR ist ein Ethernet-Remote-I/O-Modul, das acht Digitaleingänge für Nassschaltkontakte, die jeweils als 32-Bit-Zähler nutzbar sind, mit acht digitalen Ausgängen vom Typ Source kombiniert. Jeder Ausgangskanal kann eine Last von bis zu 650 mA treiben. Die Einschalt- und Sicherheitswerte der Ausgänge sind programmierbar, sodass das Modul bei Kommunikationsverlust so konfiguriert werden kann, dass es einen definierten Zustand beibehält.
Der integrierte Webserver und die Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser, während Modbus TCP und Modbus UDP eine unkomplizierte Integration in übergeordnete Systeme und Steuerungen bieten. Die optische Isolation mit 2500 VDC auf der E/A-Seite und 1500 VDC auf der Ethernet-Seite ermöglicht den Einsatz dort, wo gefährliche Spannungen vorliegen, wobei jedoch keine Kanal-zu-Kanal-Isolation vorgesehen ist.
Das ET-7052 CR eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung, die Fernwartung und -diagnose sowie Prüfgeräte. Es wird auf einer DIN-Schiene montiert und über einen Schraubklemmenblock mit +10 ~ +30 VDC versorgt; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | 10/100 Base-TX), Ethernet (1 x RJ-45 |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Digitaleingang/Zähler | |
| Kanäle | 8 |
| Typ | Nasskontakt |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | +10 ~ +50 VDC |
| Spannungspegel AUS | +4 VDC (max.) |
| Max. Zählwerte | 4.294.967.295 (32 Bit) |
| Frequenz | 500 Hz |
| Min. Impulsbreite | 1 ms |
| Eingangsimpedanz | 10 KΩ |
| Überspannungsschutz | +70 VDC |
| Digitalausgang | |
| Kanäle | 8 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Quelle |
| Lastspannung | +10 ~ +40 VDC |
| Laststrom | 650 mA/Kanal bei 25 °C |
| Überspannungsschutz | +47 VDC |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 2.5 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
