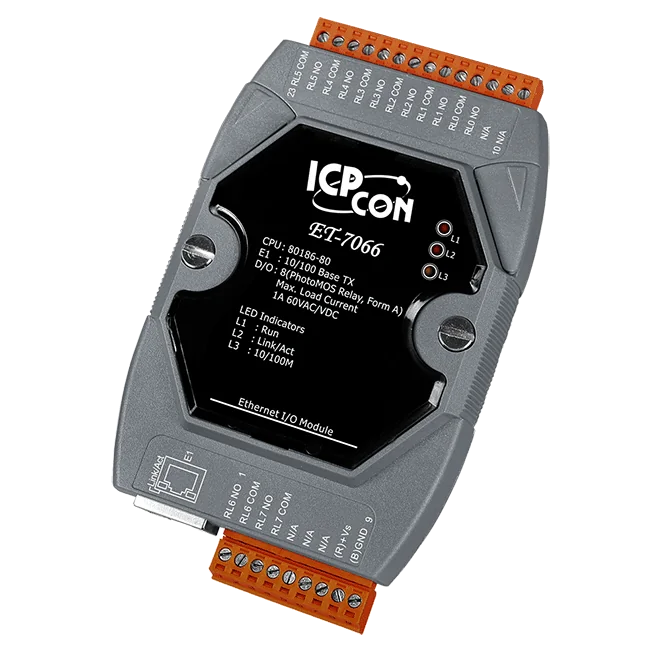

ET-7066 Ethernet-I/O-Modul, 8-Kanal PhotoMOS-Relaisausgang
Ethernet-I/O-Modul mit acht PhotoMOS-Relaisausgängen (Form A), Unterstützung für Modbus TCP und Modbus UDP, integriertem Webserver und DIN-Schienenmontage für die entfernte Schaltung.
- Acht PhotoMOS-Relaisausgänge (Form A) mit programmierbarem Einschalt- und Sicherheitswert
- Unterstützung der Protokolle Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Port
- Integrierter Webserver und Web-HMI für Konfiguration und Status
- Doppelter Watchdog für Modul und Kommunikation, programmierbar
- I/O-Paarverbindung und Kommunikationssicherheit mit ID-, Passwort- und IP-Filter-Zugriffskontrolle
- Optische Isolation: 3000 VDC für I/O, 1500 VDC für Ethernet
196,00 € pro Stück
| 1-9 Stück | 196,00 € | |
|---|---|---|
| 10-30 Stück | 190,00 € | −3 % |
| ab 31 Stück | 186,00 € | −5 % |
Produktinformationen "ET-7066 Ethernet-I/O-Modul, 8-Kanal PhotoMOS-Relaisausgang"
ET-7066 CR ist ein Ethernet-Remote-I/O-Modul, das Lasten über acht PhotoMOS-Relaisausgänge vom Typ Schließer (Form A) schaltet. Jeder Ausgang besitzt einen programmierbaren Einschaltwert und einen Sicherheitswert, sodass die Ausgänge beim Einschalten und im sicheren Zustand in einen definierten Zustand gebracht werden können.
Das Modul eignet sich für Ingenieure, die Schaltkreise mit gefährlicher Spannung von einer vernetzten Steuerung aus schalten müssen. Die optische Isolation ist mit 3000 VDC für die I/O und 1500 VDC für Ethernet spezifiziert. Die Relaiskanäle sind untereinander nicht isoliert. Modbus TCP und Modbus UDP werden beide unterstützt, und der integrierte Webserver sowie das Web-HMI ermöglichen Konfiguration und Statusprüfung.
Die Watchdog-Funktionen überwachen sowohl das Modul als auch die Kommunikationsverbindung, der Watchdog ist programmierbar. Die Spannungsversorgung erfolgt über eine Klemmleiste mit +10 ~ +30 VDC und Verpolschutz, die Montage erfolgt auf einer DIN-Schiene. Der Betriebsbereich liegt bei -25 ~ +75 °C.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Relay outputs: | 8 |
| Ports: | 1 |
| Isolation: | I/O 3000 VDC, Ethernet 1500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Relaisausgang | |
| Kanäle | 8 |
| Typ | PhotoMOS-Relais, Schließer (Form A) |
| Kontaktbelastbarkeit | 60 V/1,0 A (Betriebstemperatur -25 ~ +40 °C) 60 V/0,8 A (Betriebstemperatur +40 ~ +60 °C) 60 V/0,7 A (Betriebstemperatur +60 ~ +75 °C) |
| Leckstrom | 1 μA |
| Betätigungszeit | 2.0 ms (max.) |
| Abfallzeit | 0,3 ms (max.) |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | max. 2,6 W |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
