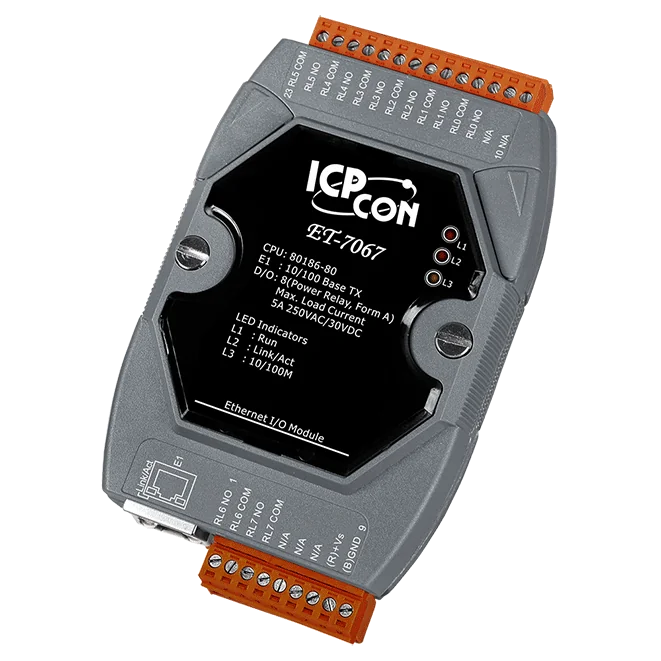

ET-7067 Ethernet-I/O-Modul, 8-Kanal-Leistungsrelaisausgang, Modbus TCP
Ethernet-I/O-Modul mit acht Leistungsrelaisausgängen (Form A) und Unterstützung für Modbus TCP und Modbus UDP. Programmierbare Einschalt- und Sicherheitswerte eignen sich für die Steuerung bei gefährlichen Spannungen.
- Acht Leistungsrelaisausgänge (Form A), 5 A @ 250 VAC/24 VDC (ohmsche Last)
- Unterstützung der Protokolle Modbus TCP und Modbus UDP über einen 10/100-Base-TX-RJ-45-Anschluss
- Programmierbarer Einschaltwert und Sicherheitswert für jedes Relais
- Optische Isolation mit 3000 VDC am E/A-Bereich und 1500 VDC am Ethernet
- Doppelter Watchdog (Modul und Kommunikation, programmierbar)
- Integrierter Webserver mit Web-HMI und Zugriffskontrolle über ID, Passwort und IP-Filter
213,00 € pro Stück
| 1-9 Stück | 213,00 € | |
|---|---|---|
| 10-30 Stück | 207,00 € | −3 % |
| ab 31 Stück | 202,00 € | −5 % |
Produktinformationen "ET-7067 Ethernet-I/O-Modul, 8-Kanal-Leistungsrelaisausgang, Modbus TCP"
ET-7067 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das Ingenieuren acht Leistungsrelaisausgänge vom Typ Schließer (SPST, Form A) bietet, jeweils ausgelegt für 5 A bei 250 VAC oder 24 VDC an ohmscher Last. Es ist für Schaltaufgaben in der Gebäude-, Fabrik- und Maschinenautomation vorgesehen, bei denen die Steuerung über Modbus TCP oder Modbus UDP mit dem Modul kommuniziert.
Jedes Relais verfügt über einen eigenen programmierbaren Einschaltwert und Sicherheitswert, sodass die Ausgänge beim Hochfahren und bei Kommunikationsstörungen in einen definierten Zustand versetzt werden können. Die E/A-Seite ist optisch mit 3000 VDC isoliert, was einen Schutz vor transienten Überspannungen bietet, und das Modul kann dort eingesetzt werden, wo gefährliche Spannungen anliegen. Beachten Sie, dass zwischen den Relaiskanälen keine Kanal-zu-Kanal-Isolation vorhanden ist.
Die Versorgung erfolgt über eine Klemmleiste mit +10 ~ +30 VDC und Verpolschutz. Das Modul verfügt über einen integrierten Webserver mit Web-HMI sowie Zugriffskontrolle über ID, Passwort und IP-Filter, außerdem über doppelte Watchdogs für das Modul und die Kommunikation. Es ist für den Betrieb von -25 ~ +75 °C ausgelegt.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Relay outputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±0,5 kV für Netzleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Relaisausgang | |
| Kanäle | 8 |
| Typ | Leistungsrelais, Form A (SPST N.O.) |
| Kontaktbelastbarkeit | 5 A bei 250 VAC/24 VDC (ohmsche Last) |
| Betätigungszeit | 10 ms (max.) |
| Abfallzeit | 5 ms (max.) |
| Elektrische Lebensdauer | 10^5 Schaltspiele |
| Mechanische Lebensdauer | 2 × 10^7 Operationen. |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 3,4 W (max.) |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
