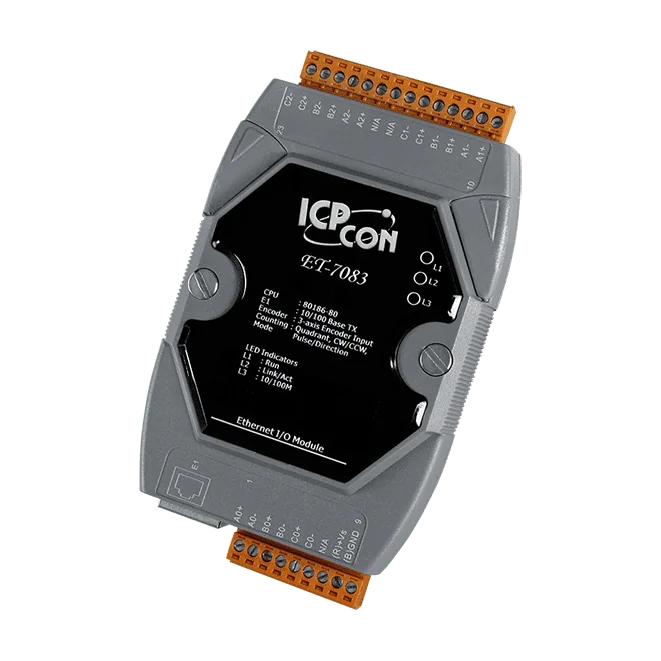

ET-7083 Ethernet-I/O-Modul, 3-kanalig, 32-Bit-Encoder-/Zähleingang
Ethernet-Encoder-/Zählermodul mit drei Achsen, 32-Bit-Eingängen, bis 4 MHz Zählfrequenz, FRAM-Zählerstandserhaltung und Modbus-TCP/UDP-Unterstützung für die DIN-Schienenmontage.
- Drei unabhängig konfigurierbare Achsen für Quadrantenzählung, CW/CCW oder Puls/Richtung
- 32-Bit-Encoder-/Zähleingänge mit Maximalfrequenzen von 1 MHz (Quadrant) und 4 MHz (CW/CCW, Puls/Richtung)
- Erhalt der Zählerstände nach Spannungsabschaltung
- Unterstützung der Protokolle Modbus TCP und Modbus UDP über einen 10/100-Base-TX-RJ-45-Anschluss
- Integrierter Webserver mit Web-HMI
- Doppelter Watchdog für Modul und Kommunikation, programmierbar
266,00 € pro Stück
| 1-9 Stück | 266,00 € | |
|---|---|---|
| 10-30 Stück | 258,00 € | −3 % |
| ab 31 Stück | 253,00 € | −5 % |
Produktinformationen "ET-7083 Ethernet-I/O-Modul, 3-kanalig, 32-Bit-Encoder-/Zähleingang"
Das ET-7083 CR ist ein Encoder- und Zählermodul mit drei Achsen für Ethernet-Netzwerke. Jede Achse lässt sich einzeln auf Quadrantenzählung, CW/CCW oder Puls/Richtung einstellen, sodass ein Gerät mehrere Bewegungs- oder Positionsrückführungen erfassen kann, ohne zusätzliche Zählerhardware. Die Quadrantenzählung erreicht maximal 1 MHz, während die Modi CW/CCW und Puls/Richtung bis zu 4 MHz erreichen.
Dank der FRAM-basierten Speicherung bleiben die Zählerstände auch bei Spannungsausfall erhalten; diese Funktion kann bei Bedarf aktiviert oder deaktiviert werden. Das Modul unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver mit Web-HMI für Konfiguration und Überwachung sowie über eine Zugriffskontrolle mit ID, Passwort und IP-Filter.
Die Versorgung erfolgt über eine Klemmleiste mit +10 bis +30 VDC und Verpolschutz. Das Modul misst 72 x 123 x 35 mm, wird auf einer DIN-Schiene montiert und arbeitet im Bereich von -25 bis +75 °C. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | 10/100 Base-TX, RJ-45 |
| Ports: | 1 |
| Isolation: | Ethernet 1500 VDC, I/O 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet |
| Zähler-/Frequenz-/Encoder-Eingang | |
| Kanäle | 3-Achsen |
| Zählermodus | Quadrant CW/CCW Puls/Richtung |
| Bits | 32-Bit |
| Spannungspegel EIN | 5 V: +3,5 ~ +5 VDC 12 V mit 1 kΩ externem Widerstand: +5 ~ +12 VDC 24 V mit 2 kΩ externem Widerstand: +7 ~ +24 VDC |
| Spannungspegel AUS | +2 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Max. Geschwindigkeit | Quadrant-Modus: 1 MHz CW/CCW-Modus: 4 MHz Puls/Richtungs-Modus: 4 MHz |
| Zählerwertspeicherung | Ja |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | max. 2,7 W |
| Stromversorgung über Klemmenblock | +10 ~ +30 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
