ET-7204 Ethernet-I/O-Modul, 4-Kanal AI/AO/DI mit 2-Port-Switch
Ethernet-I/O-Modul mit 4 Analogeingängen, 4 Analogausgängen und 4 digitalen Eingängen sowie 2-Port-Switch für Daisy-Chain und Modbus-TCP/UDP-Unterstützung.
- 4 differenzielle Analogeingänge, 16 Bit, Spannung oder Strom per Jumper wählbar, Bereiche von ±500 mV bis ±20 mA
- 4 Analogausgänge, 12 Bit, Spannung oder Strom per Jumper wählbar, mit programmierbaren Einschalt- und Sicherheitswerten
- 4 digitale Eingänge für Trocken- oder Nasskontakt, mit 32-Bit-Zählern und 100 Hz Frequenz
- 2-Port-10/100-Base-TX-Ethernet-Switch mit LAN-Bypass für Daisy-Chain-Topologie
- Unterstützung der Protokolle Modbus TCP und Modbus UDP, integrierter Webserver und Web-HMI
- Doppelter Watchdog (Modul und Kommunikation) und I/O-Paar-Verbindung
424,00 € pro Stück
| 1-9 Stück | 424,00 € | |
|---|---|---|
| 10-30 Stück | 412,00 € | −3 % |
| ab 31 Stück | 403,00 € | −5 % |
Produktinformationen "ET-7204 Ethernet-I/O-Modul, 4-Kanal AI/AO/DI mit 2-Port-Switch"

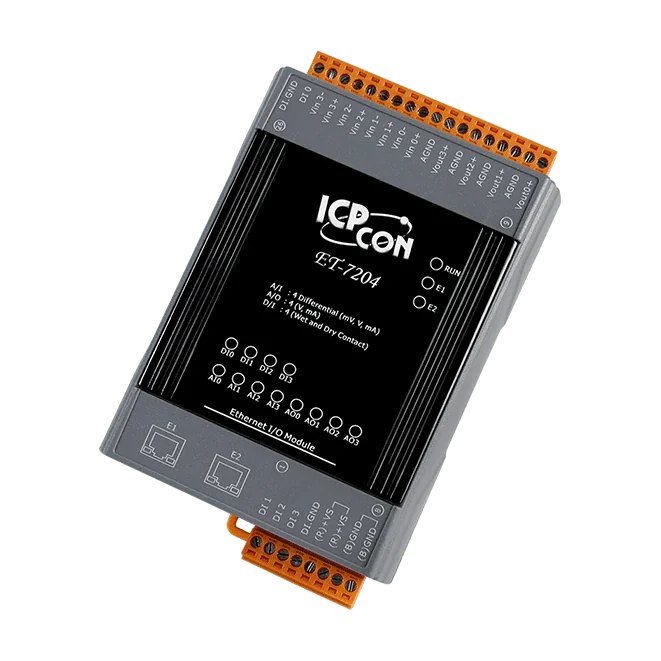

Das ET-7204 CR ist ein multifunktionales Ethernet-I/O-Modul, das vier Analogeingänge, vier Analogausgänge und vier digitale Eingänge bzw. Zähler in einer Hutschienen-Einheit vereint. Jeder Analogeingang lässt sich auf einen passenden Messbereich einstellen und ist mit 240 Vrms Überspannungsschutz ausgestattet. Jeder Analogein- bzw. -ausgang kann über die Jumper-Stellung zwischen Spannung und Strom umgeschaltet werden.
Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul ohne separaten Switch in eine Netzwerkleitung einzuschleifen (Daisy-Chain). Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI zur Konfiguration und Überwachung bereit.
Ingenieure wählen das ET-7204 CR typischerweise für Gebäude- und Fabrikautomation, Maschinensteuerung sowie Projekte zur Fernwartung und Ferndiagnose, außerdem für Prüfeinrichtungen. Zwei Watchdogs sowie programmierbare Einschalt- und Sicherheitsausgangswerte helfen, den Prozess in einem definierten Zustand zu halten.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 4 |
| Analog inputs: | 4 |
| Analog outputs: | 4 |
| Ports: | 2 |
| Isolation: | 1500 VDC (Ethernet), 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O |
| Analogeingang | |
| Kanäle | 4 (Differenziell) |
| Typ | Spannung Strom |
| Bereich | ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (per Jumper wählbar) |
| Auflösung | 16-Bit |
| Genauigkeit | Normalmodus: ±0,1 % Schnellmodus: ±0,5 % oder besser |
| Abtastrate | Normalmodus: 10 Hz (alle Kanäle) Schnellmodus: 50 Hz (alle Kanäle) |
| Eingangsimpedanz | Spannung: 2 MΩ Strom: 125 Ω |
| Gleichtaktspannungsschutz | ±200 VDC |
| Überspannungsschutz | 240 Vrms |
| Überstromschutz | 50 mA bei 110 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuelle Kanal-zu-Kanal-Isolation |
| Analogausgang | |
| Kanäle | 4 |
| Typ | Spannung Strom |
| Bereich | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (per Jumper wählbar) |
| Auflösung | 12-Bit |
| Genauigkeit | ±0,1 % des Endwerts |
| Erkennung von Drahtbruch | Nur für 4 ~ 20 mA |
| Spannungsausgangsfähigkeit | 10 V @ 20 mA |
| Strombelastungswiderstand | 400 Ω |
| Individuelle Kanalkonfiguration | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Digitaleingang/Zähler | |
| Kanäle | 4 |
| Typ | Potentialfreier Kontakt Potentialbehafteter Kontakt |
| Spannungspegel EIN | Trocken: Offen Nass: +1 VDC (max.) |
| Spannungspegel AUS | Potentialfrei: gegen GND geschlossen Potentialbehaftet: +3,5 ~ +30 VDC |
| Max. Zählwerte | 4.294.967.295 (32 Bit) |
| Frequenz | 100 Hz |
| Min. Impulsbreite | 5 ms |
| Wirkungsabstand | 500 m (max.) |
| Überspannungsschutz | +30 VDC |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 4,9 W (max.) |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
