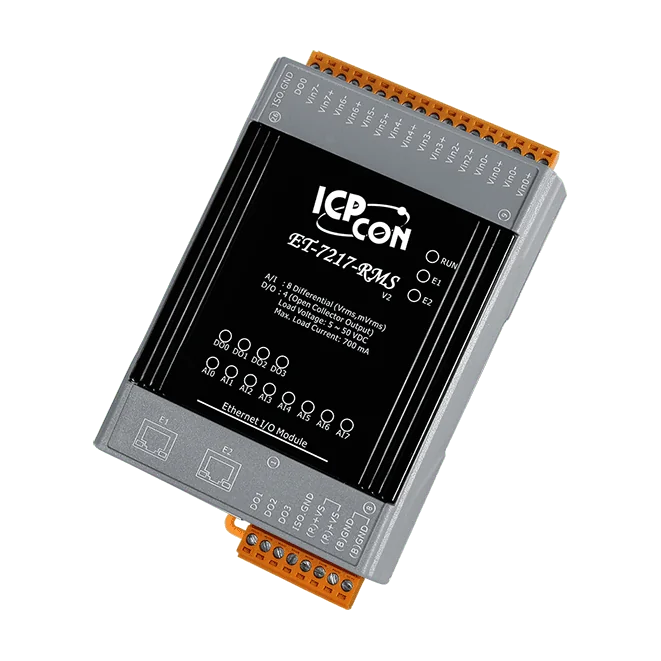

ET-7217RMS Ethernet-I/O-Modul, 8-Kanal True-RMS-AI, 4-Kanal-DO, 2-Port-Switch
Ethernet-I/O-Modul mit 8 differenziellen True-RMS-Analogeingängen, 4 galvanisch getrennten Open-Collector-Ausgängen und einem 2-Port-Switch für die Daisy-Chain-Verdrahtung.
- True-RMS-Wandlung auf 8 differenziellen Analogeingangskanälen, pro Kanal konfigurierbar
- Eingangsbereich von +150 mVrms bis +10 Vrms mit 16 Bit Auflösung
- 4 galvanisch getrennte Open-Collector-Digitalausgänge, Sink-Typ, programmierbare Einschalt- und Sicherheitswerte
- 2-Port-10/100-Base-TX-Ethernet-Switch mit LAN-Bypass für Daisy-Chain-Topologien
- Unterstützung von Modbus TCP und Modbus UDP
- Integrierter Webserver, Web-HMI sowie Zugriffskontrolle über ID, Passwort und IP-Filter
329,00 € pro Stück
| 1-9 Stück | 329,00 € | |
|---|---|---|
| 10-30 Stück | 319,00 € | −3 % |
| ab 31 Stück | 312,00 € | −5 % |
Produktinformationen "ET-7217RMS Ethernet-I/O-Modul, 8-Kanal True-RMS-AI, 4-Kanal-DO, 2-Port-Switch"
Das ET-7217RMS wandelt Wechselspannungseingangssignale in ihre True-RMS-Gleichspannungsäquivalente um, sodass Ingenieure den Effektivwert komplexer Signalverläufe über Ethernet auslesen können. Jeder seiner 8 differenziellen Analogkanäle lässt sich einzeln konfigurieren, mit einem Eingangsbereich von +150 mVrms bis +10 Vrms.
Vier galvanisch getrennte Open-Collector-Digitalausgänge sind integriert, mit programmierbaren Einschalt- und Sicherheitswerten. Der 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, und das Modul kommuniziert über Modbus TCP und Modbus UDP.
Das Modul verfügt über einen integrierten Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter sowie einen doppelten Watchdog-Schutz. Es wird auf einer DIN-Schiene montiert und ist für eine Betriebstemperatur von -25 ~ +75 °C spezifiziert.
Anwendungen
- Überwachung von Wechselspannungspegeln als True-RMS-Gleichspannungswerte
- Daisy-Chain-Ethernet-I/O-Netzwerke mit Modbus-TCP- oder Modbus-UDP-Leitsystemen
- Fernerfassung und Schalten in Schaltschränken auf DIN-Schiene
| Product type: | Ethernet I/O Module |
|---|---|
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Ports: | 2 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O |
| Analogeingang | |
| Kanäle | 8 (differenziell) |
| Typ | True RMS |
| Auflösung | 16-Bit |
| Genauigkeit | Sinus: 50/60 Hz: ±0,15 % vom Messbereich 45 Hz ~ 10 kHz: ±0,5 % vom Messbereich Nicht-Sinus: Scheitelfaktor = 1 ~ 2: ±0,2 % vom Messbereich Scheitelfaktor = 2 ~ 3: ±0,35 % vom Messbereich DC: 0 ~ 10 Vrms / 0 ~ 5 Vrms / 0 ~ 1 Vrms: ±0,3 % vom Messbereich 0 ~ 500 mVrms / 0 ~ 150 mVrms: ±0,7 % vom Messbereich |
| Abtastrate | 10 Hz (Gesamtkanäle) |
| Eingangsimpedanz | >2 MΩ |
| Überspannungsschutz | ±35 Vrms/±28 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 ~ +50 VDC |
| Laststrom | 700 mA/Kanal |
| Überspannungsschutz | +60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| LAN-Bypass | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 4,2 W (max.) |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
